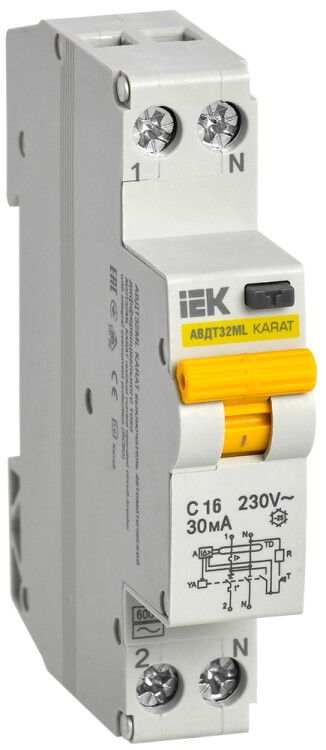

Выключатель автоматический дифференциального тока АВДТ32МL KARAT 16А 30мА C IEK (ИЭК) MVD12-1-016-C-030

Автоматический выключатель дифференциального тока АВДТ32МL С16 30мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в бытовых и аналогичных однофазных сетях. Этот прибор сочетает функции УЗО и автомата - защищает от утечек тока, перегрузок и коротких замыканий. Артикул mvd12-1-016-c-030 соответствует серии KARAT.

Назначение и область применения

АВДТ32МL С16 30мА используется в однофазных электросетях 230 В, 50 Гц для обеспечения безопасности при работе с бытовой техникой, освещением, розеточными группами и другим оборудованием. Он реагирует на утечку тока через землю (например, при пробое изоляции или контакте человека с токоведущими частями) и отключает питание до того, как ток станет опасным для жизни. Также защищает цепь от перегрузок и коротких замыканий.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Дифференциальный ток (чувствительность): 30 мА - безопасный порог для защиты человека
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на импульсные
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальная отключающая способность: 6 кА - способен выдерживать большие токи КЗ
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• С коммутируемым нейтральным проводником: да - ноль тоже отключается, что повышает безопасность
• Модульная ширина: 1 модуль (18 мм) - экономит место в щите
• Частота: 50 Гц
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли
• Срок службы: 15 лет

Совместимость и монтаж

АВДТ32МL С16 30мА устанавливается на DIN-рейку шириной 35 мм, типично используемую в распределительных щитах. Монтаж выполняется стандартным способом: входные провода подключаются сверху, выходные - снизу. Обязательно соблюдайте полярность: L и N должны быть правильно подсоединены. Поскольку устройство имеет коммутируемый ноль, нельзя использовать его в цепях с раздельной нейтральной шиной без учета этого требования. Подключение рекомендуется выполнять после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1. Номинальный дифференциальный ток 30 мА соответствует нормам для защиты людей. Отключение происходит менее чем за 40 миллисекунд при достижении порога утечки. Примечание: не предназначен для использования в помещениях с повышенной влажностью или на улице - степень защиты IP20 исключает контакт с водой и пылью.

Преимущества

• Объединяет два типа защиты - от утечек и от перегрузок/КЗ - в одном корпусе
• Коммутируемый ноль снижает риск остаточного потенциала и повышает надежность отключения
• Характеристика “C” позволяет применять в цепях с высокими пусковыми токами (например, холодильники, стиральные машины)
• Одномерная конструкция (18 мм) оптимальна для плотной компоновки щита
• Срок службы 15 лет - рассчитан на длительную эксплуатацию без обслуживания

Ограничения применения

• Не работает с постоянным током или импульсными утечками - не подходит для систем с преобразователями частоты, LED-драйверами, ИБП
• IP20 - запрещено устанавливать во влажных местах (ванная, баня, уличные щиты)
• Не предназначен для трехфазных сетей - только для 230 В однофазных
• Не следует использовать в качестве основного рубильника - он не рассчитан на частые ручные операции

Примеры использования

• Защита розеточных групп в жилых квартирах и домах
• Щитовые группы для кухонной техники (плиты, микроволновки, кофе-машины)
• Подключение стиральных машин, бойлеров, теплых полов
• Осветительные цепи в гаражах и подсобках с возможностью контакта с металлом

Практические советы

• Проверяйте правильность подключения фазы и нуля перед первым включением - неверная полярность может нарушить работу устройства
• После установки обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность механизма
• При проектировании щита учтите, что АВДТ32МL занимает всего один модуль, но требует свободного места вокруг для теплоотвода
• Не заменяйте этот прибор обычным автоматом - потеря защиты от утечек увеличивает риск поражения током
• Для помещений с высокой влажностью выбирайте модели с IP44 или выше; АВДТ32МL здесь не подойдет
