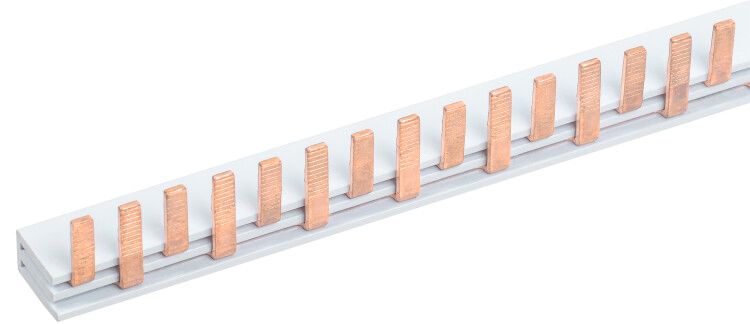

Шина соединительная PIN 63A 108 мод. для АВДТ32М (1м) IEK | YNS21-2-063-108

Шина соединительная PIN 63 ампер 108 модулей для АВДТ32М (1 метр) от IEK предназначена для компактного и надёжного соединения нескольких дифференциальных автоматов серии АВДТ32М в одном ряду. Эта шина упрощает сборку распределительных щитов, снижает количество проводов и повышает надёжность контактов между устройствами.

Назначение и область применения

Шина соединительная PIN 63 ампер 108 модулей для АВДТ32М (1 метр) используется для параллельного подключения до 108 модулей дифференциальных автоматов серии АВДТ32М с боковым расположением входных клемм. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется многочисленное использование УЗО и дифавтоматов. Особенно эффективна при организации групповой защиты освещения, розеточных контуров и бытовой техники.

Технические характеристики

• Номинальный ток: 63 А (продолжительный); допускается временное применение при 100 А при правильном подключении вводного автомата
• Тип подключения: штыревой (PIN) - совместим с клеммами АВДТ32М
• Количество полюсов: 2 (два изолированных проводящих пути)
• Количество фаз: 2 (L+N)
• Шаг между контактами: 9 мм - соответствует стандартному шагу модулей АВДТ32М
• Поперечное сечение медной шины: 182 мм2 - обеспечивает минимальные потери и нагрев при максимальной нагрузке
• Изоляция: да - все элементы защищены, исключает случайные замыкания
• Номинальное импульсное напряжение: 4 кВ - устойчивость к скачкам напряжения
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Шина совместима **только** с дифференциальными автоматами серии АВДТ32М от IEK. Подключение происходит путём вставки штырей шины в клеммы автоматов - без инструментов. Монтировать можно в DIN-рейку любого стандарта. Каждый контакт расположен с шагом 9 мм, что точно соответствует габаритам модулей АВДТ32М. Для установки важно сохранить целостность изоляции и не перегибать шину. Направление подключения: вводной автомат рекомендуется устанавливать в центральной части ряда, чтобы равномерно распределить ток.

Безопасность и стандарты

Шина соединительная PIN 63 ампер 108 модулей для АВДТ32М (1 метр) изготовлена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947. Обладает классом изоляции, обеспечивающим безопасную работу в условиях повышенной влажности и температурных колебаний. Защита IP20 - предотвращает доступ пальцев к токоведущим частям, но не является герметичной. Не предназначен для открытого монтажа вне корпуса щита.

Преимущества

• Уменьшает число внешних проводов на 70–90%, снижает риск ошибочного подключения
• Позволяет экономить место в щите благодаря плотной компактной сборке
• Гарантирует одинаковое качество всех соединений - нет зависимости от качества зажима руками
• Не требует периодического обслуживания - надёжность на весь срок службы
• Поддерживает одновременную работу до 108 модулей - идеально для крупных щитов

Ограничения применения

• Не для других серий автоматов - даже аналогичных по току, если они имеют другой тип клемм
• Не следует использовать с автоматами, имеющими вертикальное расположение клемм
• При работе с током выше 63 А необходимо строго следовать указанию: вводной автомат должен быть установлен в центре шины; иначе возможен перегрев крайних участков
• Не применяется в помещениях с постоянным воздействием воды, химикатов или высоких уровней пыли - не имеет герметизации
• Не подлежит ремонту - при повреждении заменяется полностью

Примеры использования

• Жилой дом: группа УЗО для розеток на этаже - 12 модулей, подключённые одной шиной
• Аптека: 24 дифавтомата на освещение, оборудование, холодильники - всё собрано на двух шинах
• Производственный цех: 48 модулей для управления насосами, вентиляторами, светом - минимизация проводки и ускорение диагностики
• Квартирный щит: 108 модулей - полная реализация проекта с множественной защитой по комнатам

Практические советы

• Перед монтажом проверьте, что каждый автомат имеет свободные клеммы типа PIN - другие модели не подходят
• Не используйте силу при вставке - если шина не встаёт легко, проверьте соответствие шага 9 мм
• При большом числе модулей начинайте сборку с центра - так легче добиться равномерного теплового режима
• После монтажа сделайте контрольный замер сопротивления между соседними точками - должно быть менее 0,5 мОм
• Для щитов с ограниченным местом выбирайте эту шину вместо многожильных перемычек - она занимает меньше места и проще в сервисе
• Храните шину в оригинальной упаковке - избежать деформаций штырей
