Шина соединительная типа PIN 2P 63А L=1000мм (R) | 811001 CHINT

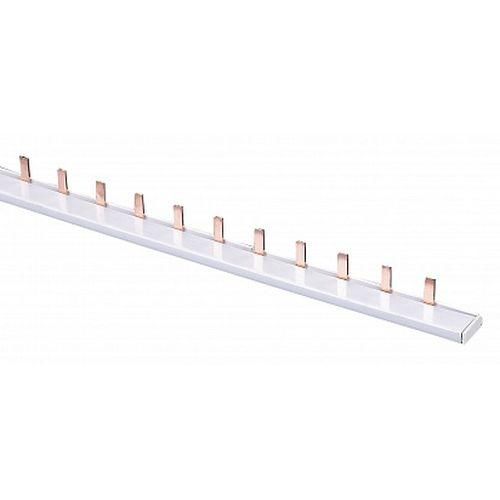

Шина соединительная типа PIN 2P, 63А, длина 1000 мм (R) от CHINT — это надёжный элемент для распределения тока между автоматическими выключателями и другим модульным оборудованием в щитах. Артикул 811001 обеспечивает быстрое и безопасное соединение двух полюсов в системах с рабочим напряжением до 400 В.

Назначение и область применения

Шина соединительная типа PIN 2P, 63А, длина 1000 мм (R) используется для создания электрических связей между модульными устройствами в распределительных щитах. Подходит для соединения автоматических выключателей, УЗО, дифференциальных автоматов и других приборов, установленных на DIN-рейке. Применяется в жилых, коммерческих и промышленных объектах там, где требуется компактное и надёжное распределение энергии по двум фазам или полюсам.

Технические характеристики

• Номинальный ток: 63 А — способна передавать нагрузку без перегрева при длительной работе
• Номинальное напряжение: 400 В — рассчитана на использование в трёхфазных сетях 230/400 В
• Количество полюсов: 2 — соединяет два отдельных провода (например, L1 и L2)
• Тип подключения: штырь (PIN) — вставляется в гнёзда модульных аппаратов, исключает контакт с токоведущими частями при установке
• Длина: 1000 мм — позволяет соединить до 26 устройств с шагом 18 мм
• Количество модулей: 26 — соответствует стандартному шагу 18 мм, что даёт возможность установить 26 однополюсных устройств или 13 двухполюсных
• Изолированная конструкция — корпус защищает от случайного прикосновения и замыкания
• Материал контактов: медный сплав с серебряным покрытием — снижает переходное сопротивление и повышает долговечность

Совместимость и монтаж

Шина совместима с любыми модульными устройствами, имеющими стандартные штыревые гнёзда для подключения к шинам типа PIN — в частности, с автоматами серии NXB-63 от CHINT. Монтируется на DIN-рейку рядом с аппаратурой. Для установки достаточно вставить шину в гнёзда выключателей сверху — она фиксируется механически без дополнительных креплений. Обязательно проверьте, чтобы глубина входа в гнездо устройства соответствовала высоте штыря — иначе возможен плохой контакт. Не используйте с устройствами, у которых контакты расположены ниже уровня DIN-рейки.

Безопасность и стандарты

Шина выполнена в исполнении IP00 — не имеет внешней защиты от пыли и воды, поэтому применяется только внутри закрытых щитов. Соответствует требованиям IEC 60947-7-1 для соединительных шин. Изоляция предотвращает случайное прикосновение к токоведущим частям при правильном монтаже. Нельзя использовать вне электрошкафа или в условиях повышенной влажности, пыли и агрессивной среды.

Преимущества

• Уменьшает количество проводов в щите — вместо множества перемычек одна шина заменяет десятки соединений
• Обеспечивает равномерную нагрузку на все подключённые устройства — минимизирует риск перегрева из-за неравномерного сопротивления
• Ускоряет монтаж — не требует резки, зачистки и опрессовки проводов
• Легко диагностируется — при отказе одного автомата можно быстро проверить целостность всей цепи через шину
• Экономит место — компактная конструкция освобождает пространство для других устройств

Ограничения применения

• Не подходит для постоянного тока — только для переменного тока 50–60 Гц
• Максимальная температура окружающей среды +40 °C — при более высоких значениях возможен перегрев
• Не допускается применение в помещениях с классом защиты выше IP54 без дополнительной герметизации щита
• Не рекомендуется для подключения мощных потребителей свыше 63 А — превышение тока вызывает нагрев и выход из строя
• Не работает с устройствами, имеющими вилочные (FORK) контакты — нужна шина типа FORK

Примеры использования

• Подключение группы автоматов в квартирном щите — например, две фазы для освещения и розеток
• Создание общей шины питания для нескольких УЗО в промышленном щите
• Распределение фазы L1 и L2 между несколькими дифференциальными автоматами в офисном здании
• Связка двухполюсных автоматов в системах с двойным питанием (например, резервирование)

Практические советы

• Перед монтажом убедитесь, что все автоматы отключены и щит обесточен — даже при изолированной шине есть риск поражения током
• Проверяйте плотность посадки каждого штыря — слабый контакт проявится нагревом или искрением при нагрузке
• Если вам нужно больше 26 мест — используйте несколько шин, соединённых между собой через специальные переходники (не забудьте про суммарную нагрузку)
• Для удобства обслуживания оставляйте свободное пространство около шины — так легче будет вынимать и менять автоматы
• Не перегибайте шину — изгиб может нарушить внутреннюю структуру контактов и снизить токоотводящую способность
• При использовании с устройствами другой марки — сверьтесь с документацией на их контактные гнёзда: не все производители соблюдают точный стандарт 18 мм
