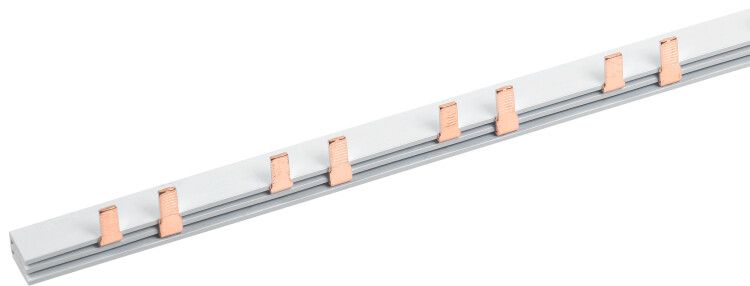

Шина соединительная типа PIN 63A 36 мод. для АД12 (1м) IEK - YNS21-2-063-036

Шина соединительная PIN 63A 36 модулей для автоматического выключателя АД12 (длина 1м) от IEK предназначена для надёжного и компактного распределения тока между группой автоматических выключателей серии АД12. Эта шина упрощает монтаж в щитах, снижает количество проводов и повышает надёжность соединений.

Назначение и область применения

Шина соединительная PIN 63A 36 модулей для автоматического выключателя АД12 используется для параллельного подключения до 36 однополюсных или двухполюсных автоматов серии АД12. Применяется в распределительных щитах жилых, коммерческих и промышленных объектах, где требуется организовать группы защиты - например, для освещения, розеток, оборудования. Подходит для установки в щитах с ограниченным пространством благодаря компактному шагу 18 мм.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который шина может безопасно проводить при нормальной температуре;
• Количество модулей: 36 - позволяет подключить до 36 автоматов по 18 мм каждый;
• Количество фаз: 2 - обеспечивает подключение двухфазной системы (L1 + L2);
• Количество полюсов: 2 - каждая точка подключения имеет два контакта для фаз;
• Тип подключения: штыревой (PIN) - совместим с контактами автоматов АД12 без дополнительных переходников;
• Поперечное сечение: 182 мм2 - обеспечивает низкое сопротивление и минимальные потери тепла;
• Шаг модулей: 18 мм - соответствует стандартному шагу DIN-рейки для автоматов;
• Номинальный импульсный ток: 4 кВ - способна выдерживать кратковременные перегрузки, такие как скачки напряжения;
• Изоляция: да - все токоведущие части изолированы, исключает случайные замыкания;
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без обслуживания;
• Длина: 1 метр - оптимальна для большинства типовых щитов.

Совместимость и монтаж

Шина совместима только с автоматическими выключателями серии АД12 от IEK. Контакты шины имеют форму штыря, точно соответствующую гнездам в корпусах этих автоматов - подключение происходит просто: автомат вставляется в шину до щелчка. Монтаж выполняется на DIN-рейку. Расположение выходов: схема 1+1+0 - то есть через каждые три модуля (через 54 мм) имеются два вывода для подключения внешних проводов. Это позволяет равномерно распределить нагрузку и подключить вводной автомат в центральном положении.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам и имеет внутреннюю изоляцию, предотвращающую пробой и короткое замыкание. Номинальный импульсный ток 4 кВ соответствует классу IV по стандарту IEC 60947, что делает её подходящей для использования в условиях возможных сетевых помех. Сертифицирована для работы в помещениях с уровнем защиты IP20.

Преимущества

• Уменьшает количество проводов в щите - вместо множества перемычек используется одна шина;
• Повышает надёжность соединений - механический контакт PIN исключает ослабление;
• Ускоряет монтаж - не требует пайки, сварки или затяжки винтов;
• Поддерживает чистый и аккуратный вид распределительного щита;
• Может работать с током до 100 А, если вводной автомат установлен в центре - за счёт равномерного распределения нагрузки по двум сторонам шины.

Ограничения применения

• Не совместима с автоматами других серий - даже если они имеют аналогичный шаг 18 мм, форма контактов отличается;
• Не предназначена для подключения мощных устройств выше 63 А на один модуль - превышение тока вызывает перегрев;
• Не рекомендуется использовать вне закрытых щитов - отсутствует защита от пыли и влаги выше IP20;
• Запрещено применять в качестве основного ввода без согласования с проектировщиком - шина не является коммутирующим устройством.

Примеры использования

• Группировка розеточных контуров в квартире - 12 автоматов по 16 А на одной шине;
• Распределение освещения по этажам в офисном здании - 18 автоматов на две фазы;
• Подключение нескольких насосов или вентиляторов на промышленном участке - 36 модулей позволяют контролировать до 18 устройств по 2 полюса;
• Централизованное питание систем безопасности - камеры, сигнализация, датчики - с одним вводом 100 А в центре шины.

Практические советы

• Перед монтажом проверьте, чтобы автоматы были полностью вставлены в шину - слабый контакт вызывает нагрев;
• При подключении вводного автомата используйте центральное место - так нагрузка распределяется равномерно, и шина работает с запасом до 100 А;
• Не перегружайте одну сторону шины - лучше чередовать нагрузки между левой и правой половиной;
• При необходимости удлинения - используйте несколько шин, соединённых через специальные перемычки IEK, а не самодельные провода;
• Артикул yns21-2-063-036 - сохраняйте его при заказе запасных элементов, поскольку другие модели схожих размеров не всегда совместимы.
