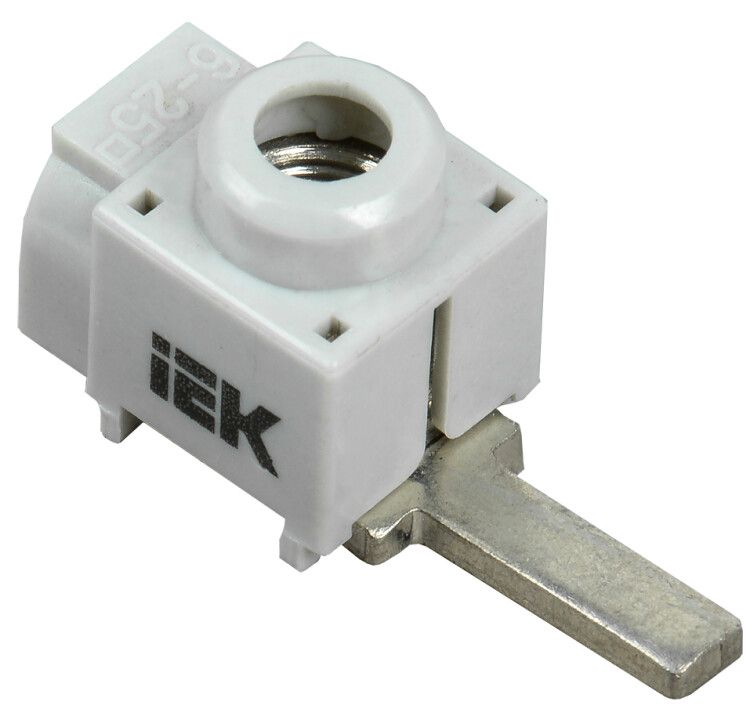

Клемма вводная для мод.оборуд. КВМ 4-25мм (прямой ввод) | YKVM-4-25-F IEK

Клемма вводная для модульного оборудования КВМ 4-25 мм (прямой ввод) от IEK предназначена для надёжного подключения силовых проводников к автоматическим выключателям, УЗО и другому модульному оборудованию. Артикул ykvm-4-25-f обеспечивает прямой ввод с боковым расположением контакта, что упрощает сборку распределительных щитов.

Назначение и область применения

Клемма вводная для модульного оборудования КВМ 4-25 мм (прямой ввод) используется для присоединения одножильных и многожильных проводников к модульному оборудованию - таким как автоматические выключатели, УЗО, реле и другие устройства, установленные на DIN-рейке. Подходит для ввода питания в щитовые шкафы жилых, коммерческих и промышленных объектов. Прямой ввод позволяет минимизировать количество переходников и ускорить монтаж.

Технические характеристики

• Диапазон сечений проводников: 4–25 мм2 - подходит для медных и алюминиевых проводов средней и большой мощности;
• Номинальный ток: 100 А - рассчитана на нагрузки до 100 ампер при постоянной работе;
• Номинальное напряжение: 400 В - безопасна для сетей переменного тока до 400 В (например, 380 В трёхфазной сети);
• Количество полюсов: 1 - одна клемма обслуживает один фазный или нулевой провод;
• Тип соединения: винтовое - надёжное и проверенное крепление, требует периодической затяжки;
• Способ монтажа: непосредственная установка - крепится прямо на DIN-рейку без дополнительных адаптеров;
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения;
• Позиция соединения: сбоку - провода заходят горизонтально, удобно при плотной компактной сборке щита;
• Ширина: 17 мм - занимает одну стандартную позицию на DIN-рейке;
• Срок службы: 5 лет - гарантирует долговременную работу при соблюдении условий эксплуатации;
• Цвет корпуса: серый - соответствует цветовой гамме изделий IEK для единообразия в щите;
• Класс воспламеняемости: V1 - материал самозатухающий, снижает риск распространения пламени;
• Материал изоляции: прочее (поликарбонат/термопластик) - высокая механическая и термическая стойкость.

Совместимость и монтаж

Клемма вводная для модульного оборудования КВМ 4-25 мм (прямой ввод) совместима со всеми устройствами, имеющими стандартную ширину 17 мм и DIN-рейку типа TS35. Монтаж выполняется просто: клемму защёлкивают на рейку, затем ослабляют винт, вставляют подготовленный провод (обязательно снять изоляцию на 8–10 мм), зажимают винт усилием 0,5–0,7 Нм. Не требуется дополнительное крепление. Для многожильных проводов рекомендуется использовать наконечники типа НШВИ, чтобы избежать перелома жил.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу воспламеняемости V1 и рассчитана на работу в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1. Сертифицирована для применения в электроустановках до 1000 В. Отсутствие открытых токоведущих частей после установки исключает случайное прикосновение.

Преимущества

• Удобный боковой ввод - экономит место внутри щита, особенно при плотном расположении аппаратов;
• Высокая пропускная способность - 100 А и сечение до 25 мм2 позволяют применять её даже для вводных групп;
• Стандартная ширина 17 мм - легко интегрируется в любую типовую сборку без переделок;
• Надёжное винтовое соединение - устойчиво к вибрациям и изменениям температуры;
• Поддержка рекомендованного проектного ассортимента - совместима с другими элементами системы IEK, что упрощает замену и сервис.

Ограничения применения

• Не предназначен для подключения проводов меньше 4 мм2 - возможен плохой контакт и перегрев;
• Не подходит для многожильных проводов без наконечников - жилы могут деформироваться при затяжке;
• Не имеет защиты от случайного открытия - в местах с повышенным риском вмешательства следует использовать крышки или закрывать щит;
• Срок службы 5 лет - не является бесконечно долговечным; в условиях высокой влажности, запылённости или циклических перегрузок срок может сокращаться.

Примеры использования

• Вводная клемма в бытовом щите для подключения фазного провода от счётчика к автоматическому выключателю;
• Объединение нескольких выходов УЗО через одну клемму для равномерного распределения нагрузки;
• Присоединение основного кабеля 16 мм2 к входному автомату в промышленном шкафе управления;
• Формирование нулевой шины в щите с помощью нескольких таких клемм, установленных рядом.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода диапазону 4–25 мм2 - использование меньшего сечения может вызвать нагрев и повреждение клеммы;
• При использовании алюминиевых проводов применяйте антиоксидантную пасту и контролируйте момент затяжки - алюминий склонен к “течению”;
• После первичной установки и нагрузки через 1–2 недели повторно проверьте затяжку винта - это предотвратит ослабление контакта;
• Для систем с частыми включениями/выключениями (например, насосы, компрессоры) используйте эту клемму только как вводную, а не как распределительную - она не предназначена для частых операций подключения/отключения;
• Артикул ykvm-4-25-f можно сочетать с аналогичными клеммами других полюсов для создания многофазной системы - все элементы одного типа имеют одинаковый шаг и форму.
