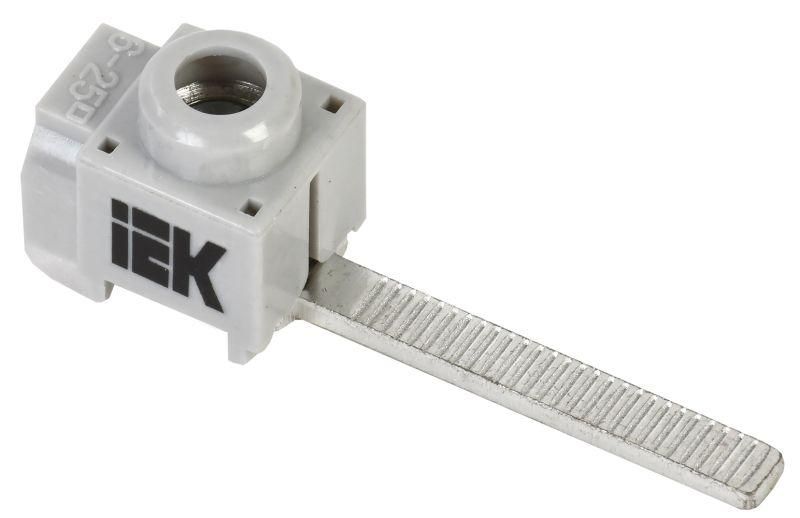

Клемма вводная КВМ 100А 4-25мм² удлиненная IEK YKVM-4-25-FL

Клемма вводная для модульного оборудования КВМ 4-25 мм2 (прямой ввод удлиненная) от IEK предназначена для надёжного подключения входящих кабелей в распределительных щитах, обеспечивая передачу тока до 100 А к автоматическим выключателям и другому модульному оборудованию.

Назначение и область применения

Клемма вводная для модульного оборудования КВМ 4-25 мм2 (прямой ввод удлиненная) используется для создания проходных соединений между внешним питанием и группой автоматических выключателей. Применяется в электрощитах для подвода питания к соединительным шинам, клеммникам и другим модульным устройствам. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах напряжением до 400 В.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Сечение подключаемого провода: 4–25 мм2
• Количество полюсов: 1
• Количество зажимов на полюс: 1
• Тип соединения: винтовое
• Ширина ячейки: 13,5 мм - совместима с DIN-рейкой стандарта IEC 60715
• Рабочая температура: от –45 C до +50 C
• Материал корпуса: термостойкий пластик серого цвета
• Положение подключения: боковое - позволяет выводить провод перпендикулярно к DIN-рейке
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Клемма вводная для модульного оборудования КВМ 4-25 мм2 (прямой ввод удлиненная) устанавливается непосредственно на DIN-рейку без дополнительных креплений. Удлинённый дизайн позволяет легко подключать кабели сбоку, что особенно удобно при плотной компоновке щита. Соединение выполняется винтом - затягивать необходимо равномерно, чтобы не повредить жилу. Для многожильных проводов рекомендуется использовать наконечники типа НШВИ. Монтаж возможен в любом положении - горизонтальном или вертикальном.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для оборудования низкого напряжения. Произведена из самозатухающего пластика, устойчивого к нагреву и механическим воздействиям. Работает в условиях, где допускаются колебания температур и влажность, однако не предназначена для открытого монтажа вне закрытых щитов. Защита IP не указана - применяется только внутри электроустановок.

Преимущества

• Удлинённый контактный элемент - обеспечивает свободный доступ к зажиму даже при ограниченном пространстве
• Стандартная ширина 13,5 мм - занимает минимум места на рейке, совместима с любыми модульными устройствами IEK и аналогичными брендами
• Высокая нагрузочная способность - поддерживает ток до 100 А, что достаточно для большинства групповых автоматов
• Простота монтажа - не требует специальных инструментов, фиксируется защёлкой на DIN-рейке
• Долговечность - срок службы 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для подключения проводов меньше 4 мм2 - риск плохого контакта и перегрева
• Не рассчитан на переменный ток выше 400 В - применение в сетях 690 В или выше недопустимо
• Не имеет защиты от пыли и воды - нельзя использовать во влажных помещениях без герметизации щита
• Один полюс - для трёхфазных систем требуется три единицы, установленные рядом
• Не подходит для частого отключения/подключения - предназначен для постоянного соединения

Примеры использования

• Подключение вводного кабеля 16 мм2 к группе автоматов в квартирном щите
• Передача питания от главного автомата к шине PE/N через промежуточную клемму
• Объединение нескольких однополюсных автоматов в одной цепи с единым вводом
• Монтаж в промышленных щитах управления станками, насосами, конвейерами

Практические советы

• При использовании медного провода сечением 25 мм2 проверьте, чтобы он был гибким - жёсткие провода труднее вставить в зажим
• Затягивайте винт усилием рук, без применения ключей - переусилие может повредить резьбу или изоляцию
• Для многожильных проводов всегда используйте наконечники - это предотвращает обрыв жил и снижает сопротивление контакта
• При сборке щита учитывайте ширину 13,5 мм - планируйте расположение других устройств с учётом этого шага
• Клемма вводная для модульного оборудования КВМ 4-25 мм2 (прямой ввод удлиненная) от IEK хорошо сочетается с другими изделиями серии КВМ - можно собирать унифицированные решения
