Клемма вводная для модульного оборудования КВМ 4-25мм2 (боковой ввод) | 350574 КЭАЗ

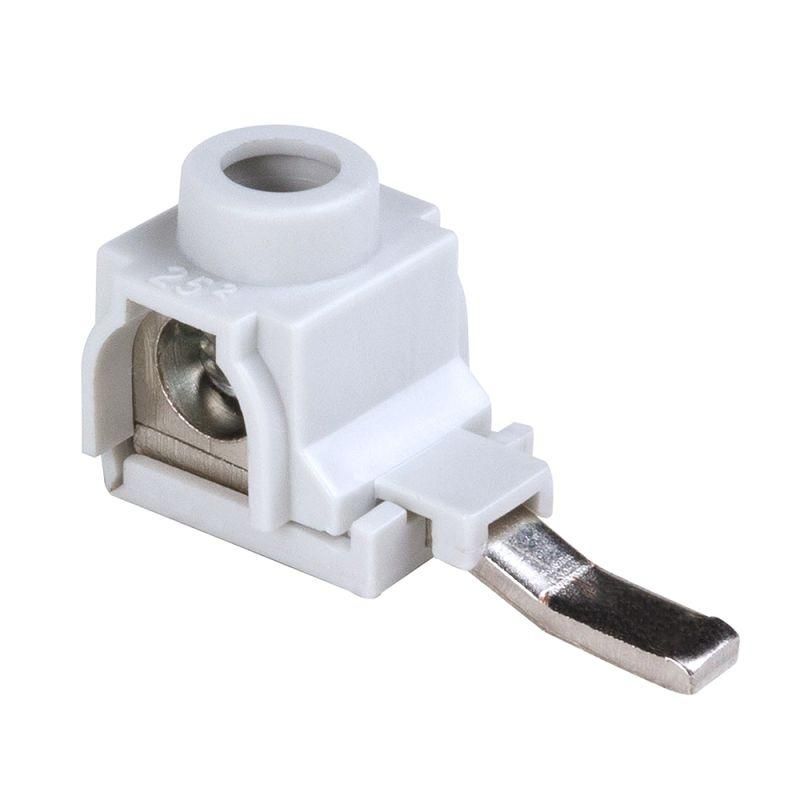

Клемма вводная для модульного оборудования 4-25 мм2 (боковой ввод) 100 А 400 В полиамид серый от КЭАЗ (артикул 350574) предназначена для надёжного подключения проводов к шинам в распределительных щитах с модульными автоматами и УЗО. Благодаря боковому вводу и компактной форме она легко интегрируется в плотную сборку без нарушения габаритов.

Назначение и область применения

Клемма используется для создания проходного соединения между входным кабелем и шинами питания (L/N/PE) в щитах с модульным оборудованием шириной 18 мм. Подходит для систем переменного тока 230/400 В, 50 Гц. Применяется в бытовых, коммерческих и промышленных щитах - например, при подключении вводных автоматов, УЗО, контакторов и других устройств, установленных на DIN-рейке.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузки до максимального значения без перегрева
• Номинальное напряжение: 400 В - рассчитана на работу в трёхфазных сетях 400 В и однофазных 230 В
• Диапазон сечений: 4–25 мм2 - позволяет подключить медные жилы от тонких до мощных кабелей
• Позиция соединения: боковая - упрощает доступ к зажиму и снижает риск пересечения проводов
• Тип соединения: винтовое - обеспечивает прочное и долговечное крепление
• Материал корпуса: полиамид (PA) - высокопрочный термостойкий пластик
• Класс воспламеняемости: V0 - материал самозагасает при воздействии открытого пламени
• Рабочий температурный диапазон: –40…+50 C - работает в холодных помещениях и нагретых щитах
• Габариты: 17×19 мм - компактный размер для плотной укладки на DIN-рейке
• Цвет: серый - соответствует цветовой гамме большинства модульных изделий КЭАЗ

Совместимость и монтаж

Клемма устанавливается непосредственно на DIN-рейку без дополнительных креплений. Совместима с шинами типа PIN - позволяет подключать несколько клемм последовательно, формируя единый потенциал. Монтаж выполняется вручную: защёлкивание на рейке, затем затяжка винта. Для подключения используйте провода с зачищенными концами без оплетки. Не требует инструментов кроме отвертки.

Безопасность и стандарты

Изготовлена в соответствии с требованиями к безопасности для электромонтажных элементов. Полиамидный корпус класса V0 предотвращает распространение огня. Работает в рамках норм IEC 60947-7-1 для вспомогательных соединителей. Соответствует требованиям к изоляционной прочности и теплостойкости для номинала 100 А / 400 В.

Преимущества

• Устойчивость к возгоранию - корпус не поддерживает горение, повышает пожаробезопасность щита
• Стандартный шаг 18 мм - идеально сочетается с модульным оборудованием КЭАЗ и аналогичными брендами
• Поддержка шин PIN - можно собирать цепочки из нескольких клемм без перемычек
• Боковой ввод - экономит место внутри щита, уменьшает вероятность перегиба проводов
• Простота замены - не требует демонтажа соседних устройств при обслуживании

Ограничения применения

• Не предназначен для постоянного погружения в воду или работы во влажных средах без защиты
• Не рекомендован для многожильных проводов без наконечника - возможен контактный нагрев
• Не подходит для подключения алюминиевых проводов - материал и конструкция рассчитаны исключительно на медь
• Максимальное сечение 25 мм2 - нельзя использовать для кабелей больше, чем указано
• Не имеет функции тестирования или отключения - является пассивным соединителем

Примеры использования

• Подключение вводного автомата к главной фазной шине в этажном щите
• Объединение нулевой шины через несколько точек подключения в распределительном щите офиса
• Создание точки ответвления для питания группы розеток от основной шины L
• Формирование заземляющей шины в промышленном щите с несколькими УЗО

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 4–25 мм2 - меньшие жилы могут выпасть, большие - не войдут
• Используйте наконечники (наконечник типа “пальчик” или “кольцевой”) для многожильных проводов - это повысит надёжность контакта
• Затягивайте винт усилием 0,5–0,7 Нм - переизбыток момента может повредить резьбу
• При использовании с шинами PIN следите, чтобы все клеммы были правильно защёлкнуты - слабый контакт вызывает нагрев
• При установке рядом с другими устройствами учтите ширину 17 мм - в плотной сборке оставляйте минимум 1–2 мм свободного места для доступа отвертки
