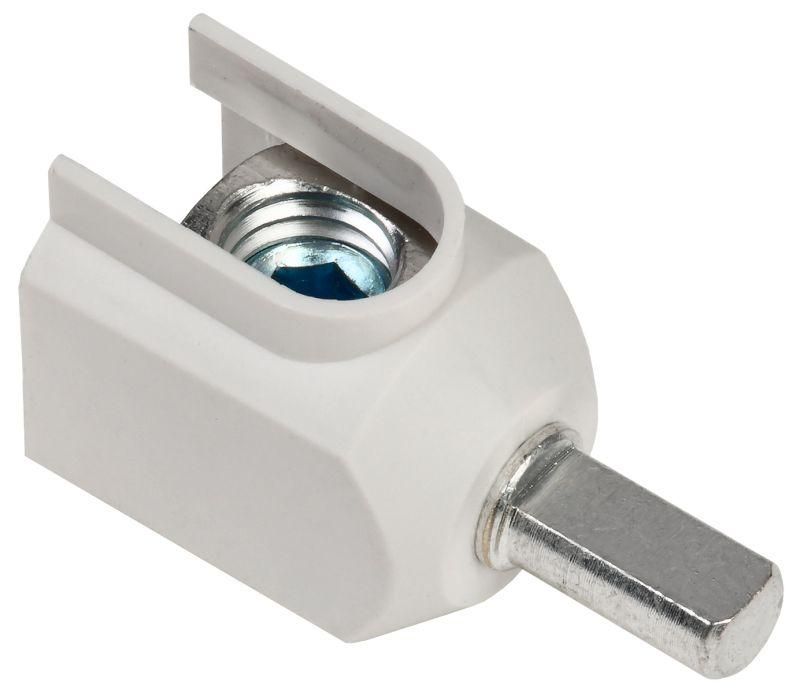

Клемма вводная для модульного оборудования КВМ 16-50мм2 (прямой ввод) IEK - YKVM-16-50-F

Клемма вводная для модульного оборудования КВМ 16-50мм2 (прямой ввод) от IEK предназначена для надёжного подключения силовых кабелей к модульной аппаратуре в распределительных щитах. Артикул ykvm-16-50-f обеспечивает прямой ввод провода без переходников, что упрощает сборку щитов и снижает число точек соединения.

Назначение и область применения

Клемма вводная для модульного оборудования КВМ 16-50мм2 (прямой ввод) используется для передачи электрической энергии от входного кабеля к автоматическим выключателям, УЗО, контактным устройствам и другим модульным элементам в щитах. Применяется там, где требуется организовать централизованную подачу питания на несколько групп нагрузок - например, в жилых домах, офисах, промышленных щитах и объектах с распределёнными потребителями.

Технические характеристики

• Сечение подключаемого провода: 16–50 мм2 - позволяет работать с медными и алюминиевыми кабелями средней и большой мощности;
• Номинальный ток: 100 А - рассчитана на постоянную работу при высоких нагрузках;
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380/220 В;
• Количество полюсов: 1 - однополюсная конструкция, подходит для фазного провода; для трёхфазной системы требуются три единицы;
• Способ монтажа: непосредственная установка - крепится прямо на DIN-рейку без дополнительных адаптеров;
• Тип соединения: винтовое - надёжный и проверенный способ фиксации провода;
• Позиция соединения: сбоку - удобно для прокладки кабелей сверху или снизу, не пересекается с другими модулями;
• Рабочая температура: от –45 C до +50 C - работает в холодных и жарких условиях, в том числе в неотапливаемых помещениях;
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации;
• Ширина: 16,6 мм - занимает чуть больше одного модуля, совместима с типовой компоновкой щитов;
• Материал корпуса: пластик - устойчив к механическим повреждениям и химическому воздействию;
• Цвет: белый - легко сочетается с большинством серийных щитов IEK.

Совместимость и монтаж

Клемма вводная для модульного оборудования КВМ 16-50мм2 (прямой ввод) устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в паз рейки - никаких болтов или креплений не требуется. Подключение провода осуществляется через боковые винты: оголённый конец кабеля вставляется в зажим, затягивается отверткой. Важно: не допускается использование многожильных проводов без наконечников - они должны быть обжаты наконечниками типа НШВИ или НШВ. Максимальный момент затяжки - не более 1,5 Нм, чтобы не повредить контакты.

Безопасность и стандарты

Клемма вводная для модульного оборудования КВМ 16-50мм2 (прямой ввод) соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Конструкция исключает случайное прикосновение к токоведущим частям при установленном положении. Открытые части находятся внутри корпуса, доступ к которым возможен только после демонтажа крышки. Сертифицирована для работы в бытовых и промышленных системах до 400 В переменного тока.

Преимущества

• Устраняет необходимость в дополнительных шинах - питание подаётся напрямую от ввода к автоматам;
• Снижает количество соединений - меньше точек отказа и нагрева;
• Легко заменяется - можно отключить один полюс без отключения всего щита;
• Стандартная ширина - идеально встраивается в существующие комплектации щитов IEK;
• Высокая термостойкость - сохраняет целостность даже при длительной работе на пределе тока.

Ограничения применения

• Не предназначен для подключения проводов меньшего сечения - менее 16 мм2 плохо фиксируются и могут выпасть;
• Не имеет защиты от перегрузки - обязательно использовать в паре с автоматическим выключателем;
• Подходит только для однофазного подключения - для трёхфазных систем нужны три отдельные клеммы;
• Не рекомендовано применение во взрывоопасных зонах - отсутствует взрывозащита;
• Не следует использовать в местах с повышенной влажностью без герметизации внешних участков - IP-защита не указана.

Примеры использования

• Подключение вводного кабеля 3x35 мм2 к групповым автоматам в этажном щите многоквартирного дома;
• Распределение фазы от главного автомата на 6–8 УЗО в коммерческом помещении;
• Обеспечение питания для группы розеточных контуров в производственном цеху;
• Альтернатива медной шине в щитах с ограниченным пространством.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля - используйте калибратор или штангенциркуль;
• Для алюминиевых проводов применяйте антиоксидантную пасту и наконечники - предотвращает окисление;
• Не затягивайте винты слишком сильно - это деформирует контакт и вызывает перегрев;
• При сборке щита располагайте клемму рядом с вводом - так минимизируете длину кабельных перемычек;
• После монтажа сделайте контрольную затяжку через неделю - первичная усадка провода может ослабить контакт.
