Клемма вводная для модульного оборудования КВМ 4-25мм2 (прямой ввод удлиненная) | 350573 КЭАЗ

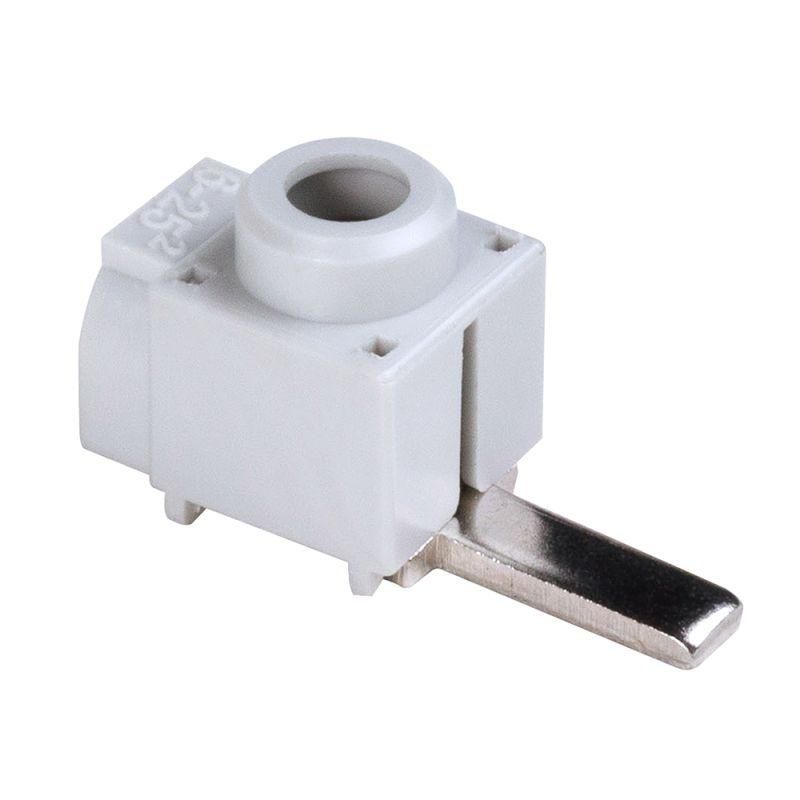

Клемма вводная для модульного оборудования КВМ 4-25 мм2 (прямой ввод удлиненная) 100А 400В полиамид серый от КЭАЗ предназначена для надёжного подключения проводов к шинам в распределительных щитах с модульными автоматами. Удлинённый контакт обеспечивает удобство монтажа даже в плотной компактной сборке.

Назначение и область применения

Клемма вводная для модульного оборудования КВМ используется для создания проходного соединения между входным кабелем и шинами питания (L/N/PE) в щитах с модульными устройствами шириной 18 мм. Подходит для систем переменного тока 230/400 В, 50 Гц. Применяется в бытовых, коммерческих и промышленных щитах - например, для подключения вводного автомата, УЗО, дифавтомата или групповых автоматов.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до максимального значения без перегрева
• Номинальное напряжение: 400 В - рассчитана на работу в трёхфазных сетях 400 В и однофазных 230 В
• Диапазон сечений: 4–25 мм2 - подходит для медных жил от 4 до 25 квадратных миллиметров
• Тип соединения: винтовое - фиксация провода зажимом с помощью отвертки
• Способ монтажа: непосредственная установка - крепится прямо на DIN-рейку без переходных элементов
• Материал корпуса: полиамид PA - прочный, устойчивый к механическим воздействиям и химическим средам
• Класс воспламеняемости: V0 - материал самозагасает при контакте с огнём
• Рабочая температура: от –40 C до +50 C - работает в холодных помещениях и нагретых щитах
• Габариты: ширина 13,5 мм, высота 17 мм - компактный форм-фактор для плотной сборки
• Цвет: серый - соответствует цветовой гамме большинства модульных устройств КЭАЗ
• Позиция подключения: сверху - провод заходит сверху, что снижает риск случайного замыкания

Совместимость и монтаж

Клемма вводная для модульного оборудования КВМ 4-25 мм2 (прямой ввод удлиненная) 100А 400В полиамид серый устанавливается на стандартную DIN-рейку 35 мм. Совместима с шинами PIN (например, PE- и N-шинами КЭАЗ), позволяет выполнять прямые ответвления без дополнительных перемычек. Монтаж выполняется вручную: вставьте клемму в рейку до щелчка, затем затяните винт отверткой. Удлинённый контакт позволяет легко подключить провод даже при ограниченном доступе сверху - особенно важно в плотных щитах с множеством модулей.

Безопасность и стандарты

Изоляционный корпус выполнен из полиамида класса V0 - не поддерживает горение, что повышает пожаробезопасность щита. Соответствует требованиям к изоляции и теплостойкости для оборудования до 400 В. Работает в условиях, допустимых для внутренних распределительных устройств согласно ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Удлинённый контакт - упрощает подключение проводов в плотных щитах
• Поддержка работы с шинами PIN - исключает необходимость в перемычках между модулями
• Высокий номинальный ток (100 А) - подходит для вводных и мощных групповых цепей
• Не поддерживающая горение изоляция (V0) - снижает риск распространения пламени
• Стандартная ширина 13,5 мм - занимает минимум места на рейке, совместима с любыми модулями 18 мм

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется использовать кабельные наконечники для сечений выше 10 мм2
• Не рассчитана на постоянное превышение 100 А - при длительной нагрузке близкой к пределу требуется проверка температурного режима
• Не подходит для внешней установки - IP-защита не указана, не предназначена для открытых площадок
• Не используйте с алюминиевыми проводами - материал и конструкция оптимизированы только для меди

Примеры использования

• Подключение вводного автомата к главной шине PEN в этажном щите
• Объединение нескольких УЗО через одну общую нулевую шину
• Разветвление фазы от вводного автомата к нескольким групповым автоматам
• Создание временного соединения при ремонте или тестировании щита

Практические советы

• Перед монтажом убедитесь, что сечение кабеля попадает в диапазон 4–25 мм2 - меньшие или большие жилы не будут надёжно зажаты
• Для сечений 16–25 мм2 используйте наконечники типа “штырь” - так легче добиться равномерного давления на контакт
• Затягивайте винт усилием 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить резьбу или изоляцию
• Проверяйте плотность соединения после первого включения - возможна усадка металла при первом нагреве
• При использовании с шинами PIN следите, чтобы клемма не перекрывала соседние контакты - соблюдайте минимальный шаг 18 мм
