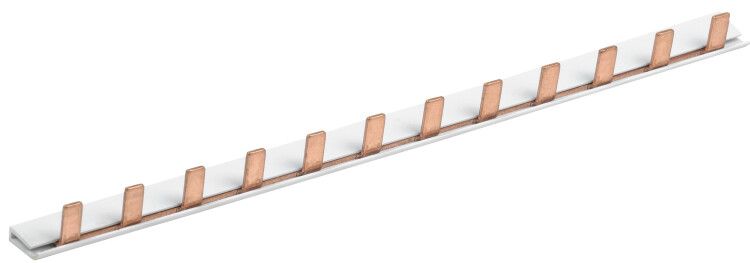

Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м) | YNS21-1-063 IEK

Шина соединительная IEK типа PIN (штырь) 63А длиной 1 метр (артикул YNS21-1-063) обеспечивает надёжное и компактное соединение автоматических выключателей и устройств защиты в распределительном щите, устраняя необходимость в сложной проводке между аппаратурой.

Назначение и область применения

Шина соединительная IEK YNS21-1-063 используется для создания последовательного или параллельного соединения однополюсных аппаратов в распределительных щитах. Подходит для подключения автоматических выключателей (ВА), дифференциальных автоматов (АД), выключателей дифференциального тока (ВД) и выключателей нагрузки (ВН). Применяется в жилых, офисных и промышленных объектах там, где требуется быстрая сборка и минимизация числа соединений.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 63 А (непрерывный и кратковременный)
• Номинальное импульсное напряжение: 4 кВ
• Кратковременно выдерживаемый ток: 12 кА (при КЗ)
• Поперечное сечение контактов: 78 мм2
• Материал контактной части: латунь
• Изоляция: да, самозагасающий термопластичный корпус
• Шаг установки: 18 мм - совместим с оборудованием модульной ширины (1 модуль = 18 мм)
• Диапазон рабочих температур: от –45 C до +40 C
• Цвет: серый
• Срок службы: 15 лет

Совместимость и монтаж

Шина YNS21-1-063 совместима с любыми однополюсными аппаратами, установленными на DIN-рейке с шагом 18 мм. Устанавливается путём защёлкивания штыревых выводов в соответствующие гнёзда на нижней части автомата. Монтаж выполняется после окончательной установки всех аппаратов в щите. Напряжение питания не выше 440 В переменного тока. Соединение требует отключения питания перед установкой. Габариты шины позволяют использовать её в ограниченных пространствах - длина всего 1 метр, что достаточно для большинства типовых щитов.

Безопасность и стандарты

Конструкция выполнена в соответствии с требованиями безопасности для электроустановок. Корпус изготовлен из материала, не поддерживающего горение. Выдерживает импульсы перенапряжения до 4 кВ, что важно для защиты от скачков сети. Сертифицирована для работы в условиях, соответствующих ГОСТ Р 50030.2–2010 и IEC 60947-7-1.

Преимущества

• Уменьшение количества проводов - снижает риск ошибок при монтаже и повышает надёжность соединений
• Стандартный шаг 18 мм - идеально подходит для оборудования с модульной конструкцией
• Латунные контакты обеспечивают низкое переходное сопротивление и долгий срок службы
• Изолированный корпус предотвращает случайные замыкания и доступ к токоведущим частям
• Не требует специальных инструментов - монтаж осуществляется руками

Ограничения применения

• Подходит только для однополюсных аппаратов - нельзя применять для двух- или трёхполюсных автоматов без адаптеров
• Не предназначен для подключения мощных потребителей свыше 63 А - превышение тока вызывает перегрев и выход из строя
• Не рекомендуется использовать в помещениях с постоянной влажностью выше 90 % без дополнительной герметизации
• Не следует устанавливать рядом с источниками тепла выше +40 C - возможна деформация корпуса

Примеры использования

• Объединение нескольких автоматов в одной фазе квартиры (розеточные группы, освещение, кухонная техника)
• Сборка щита управления насосной станцией с несколькими дифавтоматами
• Формирование распределительной шины в щите малого бизнеса (офис, кафе, мастерская)
• Замена старой проводки в щитах после ремонта - позволяет сохранить целостность существующего монтажа

Практические советы

• Перед монтажом проверьте соответствие ширины автомата шагу 18 мм - если аппарат имеет другую ширину, шина не будет подходить
• Не используйте шину для подключения более чем 5-6 аппаратов подряд - увеличивается вероятность перегрузки одного участка
• После установки протестируйте все точки соединения тестером на наличие плохого контакта
• При необходимости удлинить цепь - можно соединить несколько шин YNS21-1-063, соблюдая полярность и плотность соединения
• Для щитов с полуторамодульными аппаратами (например, 27 мм) выбирайте другие модели - эта шина не подходит
