Шина соединительная типа PIN (штырь) 1Р 100А(дл. 1м) | YNS21-1-100 IEK

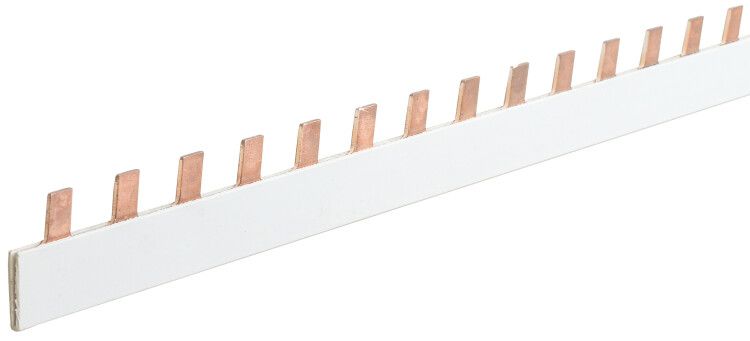

Шина соединительная типа PIN (штырь) 1-фазная 100А (длина 1м) от IEK (ИЭК), артикул yns21-1-100, обеспечивает надёжную и компактную коммуникацию между автоматическими выключателями и другими аппарата в распределительном щите. Её дизайн оптимизирован для быстрого монтажа и долговечной работы в условиях промышленных и жилых объектов.

Назначение и область применения

Шина используется для параллельного подключения нескольких автоматических выключателей (ВА), дифференциальных автоматов (АД, ВД) и выключателей нагрузки (ВН) в одном ряду. Подходит для сборки щитов в квартирах, офисах, производственных помещениях и других местах, где требуется организованное распределение питания. Применяется там, где важно уменьшить количество проводов и повысить надёжность соединений.

Технические характеристики

• Номинальный ток: 100 А (продолжительный); допускается кратковременная перегрузка до 125 А при правильном расположении вводного автомата
• Количество контактов: 54 - позволяет подключить до 54 устройств одинаковой ширины
• Шаг контактов: 18 мм - совместим с оборудованием стандарта 1 модуль (17,5 мм)
• Поперечное сечение медной части: 78 мм2 - обеспечивает минимальные потери и нагрев при максимальной нагрузке
• Номинальное импульсное напряжение: 4 кВ - защищает от скачков напряжения
• Кратковременно выдерживаемый ток: 15 кА - способна выдерживать токи КЗ без повреждения
• Материал: латунь с покрытием - высокая проводимость, антикоррозийная стойкость
• Степень изоляции: да - все контакты изолированы, исключён контакт при случайном прикосновении
• Рабочая температура: от –45 C до +40 C - работает в холодных и теплых средах
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: серый - соответствует цветовой гамме корпусов IEK

Совместимость и монтаж

Шина совместима с любыми автоматами, установленными на DIN-рейку с шагом 18 мм. Устройства должны иметь стандартную ширину: 1 модуль (17,5 мм). Монтаж выполняется путём установки шины на DIN-рейку рядом с автоматами, после чего каждый автомат заводится в свой контакт сверху. Никаких инструментов для затяжки не требуются - зажимы работают самоблокирующимся механизмом. Обязательно проверьте соответствие глубины входа контакта автоматического выключателя - он должен полностью войти в шину без усилия.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями безопасности для внутренней электромонтажной сети. Изолированные контакты предотвращают случайное прикосновение к токоведущим частям. Выдерживание тока КЗ до 15 кА гарантирует сохранность целостности системы даже при аварии. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Устраняет необходимость в множестве перемычек - снижает риск плохого контакта и перегрева
• Обеспечивает равномерное распределение тока между всеми подключенными устройствами
• Ускоряет монтаж - заменяет десятки проводов одной деталью
• Улучшает внешний вид щита - всё аккуратно, без хаотичных проводов
• Высокая механическая прочность латуни - не деформируется при многократных подключениях

Ограничения применения

• Не устройства с шагом 27 мм - для них нужны другие шины
• Не рекомендуется использовать с автоматами, выходящими за рамки 1 модуля (например, двухполюсные модели с увеличенной шириной без согласования)
• Подключение более чем 100 А возможно лишь при центральной установке вводного автомата; при крайнем положении возможен перегрев
• Не предназначен для открытого монтажа вне щита - не имеет защиты IP выше, чем внутри корпуса

Примеры использования

• Щит освещения в многоэтажном доме - подключение 20–30 автоматов на этаж
• Производственный участок - питание группы станков через дифавтоматы
• Жилое помещение - организация силового контура с несколькими УЗО
• Системы управления - подключение контроллеров и реле через выключатели нагрузки

Практические советы

• Перед монтажом проверьте, что автоматы подходят именно по ширине - 1 модуль = 18 мм шага
• Если используете вводной автомат на 125 А - обязательно установите его в центр шины, чтобы ток проходил равномерно
• Не забудьте закрыть свободные концы шины заглушками - особенно если используются не все 54 контакта
• Проверяйте плотность посадки каждого автомата - слабый контакт вызывает нагрев и отказ
• При обслуживании щита всегда отключайте питание перед демонтажем шины - хотя она изолирована, токоведущие элементы остаются под напряжением
