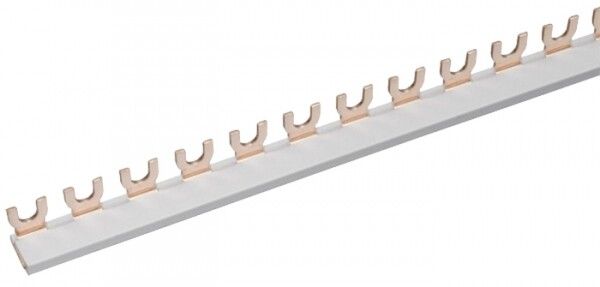

Шина соединительная типа FORK для 1-ф нагр. 63А 54 мод. EKF PROxima | fork-01-63

Шина соединительная типа FORK для однофазного нагрева 63А 54 модуля от EKF серии PROxima предназначена для надёжного распределения электроэнергии между множеством однополюсных устройств в одном ряду. Эта шина позволяет упростить монтаж и снизить количество точек соединений в системах однофазного нагрева, особенно там, где требуется подключение до 54 аппаратов.

Назначение и область применения

Шина соединительная типа FORK для однофазного нагрева 63А 54 модуля используется для параллельного подключения однополюсных автоматических выключателей, тепловых реле, контакторов и других модульных устройств в щитах управления. Подходит для систем отопления, терморегуляции, конвекторов, индукционных печей и другого оборудования с однофазным питанием. Применяется в промышленных, торговых и жилищных объектах, где важна компактность и надёжность проводки.

Технические характеристики

• Номинальный ток: 63 А - способна безопасно передавать ток до этого значения без перегрева;
• Номинальное напряжение: 230 В переменного тока - рассчитана на работу в сетях 220–240 В AC;
• Количество модулей: 54 - соответствует стандартному шагу 17,8 мм, что обеспечивает совместимость с большинством модульного оборудования;
• Поперечное сечение: 10 мм2 - медная шина имеет достаточную площадь для минимизации потерь и нагрева;
• Материал: медь - обеспечивает высокую электропроводность и долговечность;
• Степень защиты: IP20 - защищает от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита;
• Импульсное напряжение: 4000 кВ - выдерживает кратковременные скачки напряжения, характерные для сети;
• Ток короткого замыкания: 12 000 А - гарантирует сохранение целостности при аварийных режимах;
• Климатическое исполнение: УХЛ3 - работает в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью;
• Диапазон температур: от -40 C до +55 C - допустимый интервал работы в неотапливаемых и холодильных помещениях;
• Тип подключения: вилка (FORK) - устройства подключаются через специальные контактные гнёзда, аналогичные вилкам на автоматах;
• Изоляция: да - все элементы изолированы, исключает случайные замыкания;
• Способ монтажа: на DIN-рейку (монтажная плата) - крепится стандартными зажимами на рейке 35 мм;
• Нормативный документ: IEC 60309-1(1999) - соответствие международным требованиям безопасности.

Совместимость и монтаж

Шина соединительная типа FORK для однофазного нагрева 63А 54 модуля совместима с любыми модульными устройствами, имеющими стандартные контактные «вилки» и ширину, кратную 1 модулю (17,8 мм). Это включает автоматы серии ABB S200, Schneider iC60, EKF PROxima, Legrand, Hager и другие. Монтаж выполняется на DIN-рейку: шина просто фиксируется в зажимах, после чего каждое устройство вставляется в своё гнездо. Нет необходимости в дополнительном подключении проводов - всё происходит механически. Для правильной сборки проверьте, чтобы глубина входа вилки устройства совпадала с глубиной гнезда шины - иначе возможен плохой контакт.

Безопасность и стандарты

Шина соответствует нормам IEC 60309-1(1999) и прошла тестирование на импульсную прочность (4000 кВ) и ток КЗ (12 кА). Материал корпуса - самозатухающий диэлектрик, не поддерживающий горение. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не защищает от влаги - поэтому применение возможно только во внутренних щитах. Температурный диапазон (-40…+55 C) делает её пригодной для использования даже в неотапливаемых цехах зимой.

Преимущества

• Снижает количество проводов и соединений - вместо 54 отдельных перемычек используется одна шина;
• Ускоряет монтаж - не требует резки, зачистки и опрессовки проводов;
• Обеспечивает равномерное распределение тока - благодаря однородной медной пластине;
• Уменьшает риск ошибок - все точки подключения стандартизованы;
• Экономит место в щите - компактная конструкция занимает меньше места, чем набор проводов;
• Поддерживает быстрое обслуживание - можно легко заменить один автомат без отключения всей цепи.

Ограничения применения

• Не применяется в открытых или влажных средах - степень защиты IP20 не допускает воздействия влаги и пыли;
• Не подходит для трёхфазных систем - предназначена только для однофазного питания;
• Не совместима с устройствами шириной 1,5 модуля (например, ВА47-100) - они требуют шин с шагом 27 мм;
• Максимальный ток 63 А - нельзя использовать для нагрузок выше этого значения, даже если число устройств меньше 54;
• Требует чёткого соблюдения полярности - хотя для однофазного питания это менее критично, но при неверной ориентации может возникнуть проблема с подключением.

Примеры использования

• Щит управления системой инфракрасного обогрева в торговом центре - 54 нагревательных элемента подключены к одной шине;
• Автоматизированный участок производства - 54 термореле контроля температуры в печах;
• Жилой дом с электрическим тёплым полом - распределение питания по 54 контурам;
• Цех с конвейерами - управление 54 двигателями через контакторы, запитанные от одного ввода.

Практические советы

• Перед монтажом проверьте, что все подключаемые устройства имеют тип подключения FORK - не путайте с PIN (гребёнкой);
• Убедитесь, что суммарная мощность всех устройств не превышает 63 А × 230 В = 14,5 кВт;
• При использовании в холодных условиях (ниже 0 C) избегайте резких перепадов температуры - это может вызвать конденсацию;
• Не используйте шину для подключения устройств с разным номиналом тока - лучше группировать по близким значениям;
• При замене автомата - всегда отключайте питание, даже если шина кажется «пассивной» - она находится под напряжением;
• Длина шины - около 1 метра - учитывайте это при планировании расположения щита и маршрутов ввода/вывода.
