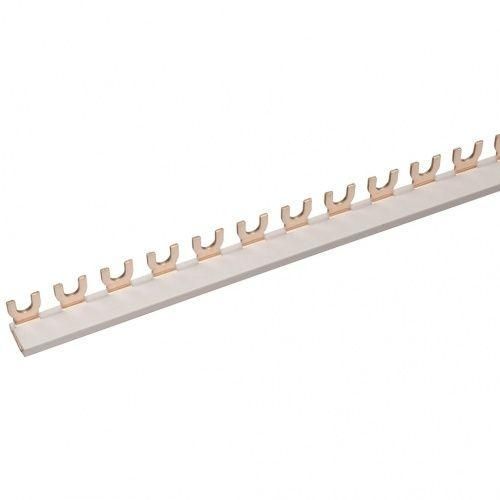

Шина соединительная типа FORK 1P 63А L=1000мм (R) | 811008 CHINT

Шина соединительная типа FORK 1P, 63А, длина 1000 мм, разъемная от бренда CHINT (артикул 811008) используется для надёжного электрического соединения автоматических выключателей и других модульных устройств в распределительных щитах. Её разъёмная конструкция упрощает монтаж и обслуживание.

Назначение и область применения

Эта шина применяется для создания параллельных цепей в однополюсных группах автоматов, УЗО, дифавтоматов и других устройств модульной системы. Подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется быстрое и безопасное соединение нескольких устройств без использования проводов. Особенно эффективна при сборке щитов с большим количеством модулей — до 54 единиц.

Технические характеристики

• Номинальный ток: 63 А — способна передавать нагрузку без перегрева при длительной работе
• Номинальное напряжение: 400 В — рассчитана на использование в трёхфазных сетях 230/400 В
• Количество полюсов: 1 — работает только с одной фазой
• Тип подключения: FORK (вилка) — обеспечивает механическую фиксацию через контактную площадку устройства
• Длина: 1000 мм — позволяет соединить до 54 устройств с шагом 18 мм
• Изолированная конструкция — снижает риск случайного замыкания между соседними полюсами
• Шаг модулей: 18 мм — совместима с большинством современных модульных аппаратов
• Сечение контактов: 10–16 мм² — соответствует требованиям для медных проводников этого сечения
• Степень защиты: IP00 — не имеет внешней защиты, требует установки внутри закрытого щита

Совместимость и монтаж

Шина совместима с любыми модульными устройствами, имеющими стандартные клеммы для подключения типа FORK — в том числе автоматические выключатели серии NXB-63, УЗО и дифференциальные автоматы того же производителя. Монтируется на DIN-рейку в щите. Для подключения необходимо:

• Установить шину на рейку рядом с группой устройств
• Подключить входной провод к первому устройству или к специальному входному ответвителю
• Вставить каждый последующий автомат в шину — её вилочные контакты защёлкнутся в клемме устройства
• Не допускать изгиба шины — она должна располагаться ровно, чтобы все контакты плотно прилегали

Максимальное количество подключаемых устройств — 54, что соответствует длине 1000 мм и шагу 18 мм. Превышение этого числа невозможно без нарушения механической целостности.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к низковольтному оборудованию. Несмотря на степень защиты IP00, она безопасна при правильном монтаже внутри корпуса щита. Изоляция предотвращает пробои между соседними контактами. Соответствует нормам IEC 60947-7-1 для соединительных шин.

Преимущества

• Ускоряет сборку щита — исключает необходимость прокладывать перемычки проводами
• Снижает вероятность ошибок при подключении — контакты фиксируются точно и надёжно
• Обеспечивает равномерное распределение тока по всем подключённым устройствам
• Уменьшает габариты щита — вместо множества проводов используется одна компактная шина
• Легко демонтировать и заменить — достаточно отсоединить один элемент, не нарушая остальную цепь

Ограничения применения

• Не подходит для многополюсных соединений — для трёхфазных цепей нужны три отдельные шины
• Не может использоваться вне закрытого электрошкафа — IP00 не защищает от пыли, влаги и доступа людей
• Не рекомендовано применять в условиях постоянных вибраций без дополнительной фиксации
• Не предназначен для подключения проводов напрямую — только через клеммы модульных устройств

Примеры использования

• Сборка щита освещения в квартире — 12 автоматов на группы света, подключенные через одну шину
• Щит управления насосной станцией — 5 УЗО и 3 автомата, соединённые параллельно
• Промышленный щит с 54 модулями — автоматизация линии с контролем каждого потребителя

Практические советы

• Перед монтажом проверьте, что все устройства имеют тип клеммы FORK — некоторые модели используют штыревые (PIN) контакты, которые не подходят
• Не используйте шину для подключения мощных потребителей свыше 63 А — выбирайте более высокотоковые аналоги (например, 100 А)
• При установке в плотно заполненный щит следите, чтобы шина не задевала другие элементы — особенно термореле и счетчики
• После монтажа проверьте надёжность контактов — легкое покачивание устройства не должно вызывать люфт
• Для удобства обслуживания оставляйте свободное место около входного участка шины — там будет подвод основного кабеля
