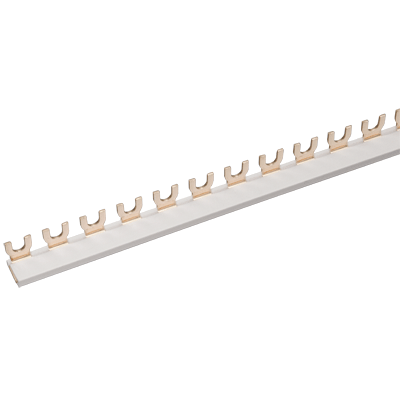

Шина соединительная типа FORK (вилка) 1Р 63А (дл.1 м) | YNS11-1-063 IEK

Шина соединительная типа вилка (FORK) однофазная 63А (длина 1 м) от IEK - надёжное решение для компактного и безопасного распределения электроэнергии между автоматическими выключателями в распределительном щите. Артикул yns11-1-063 обеспечивает устойчивую связь между устройствами с шагом 18 мм, снижает количество проводов и ускоряет монтаж.

Назначение и область применения

Шина используется для соединения групп автоматических выключателей (ВА), дифференциальных автоматов (АД), выключателей дифференциальных (ВД) и выключателей нагрузки (ВН). Применяется внутри распределительных шкафов в жилых, офисных и промышленных объектах. Подходит для систем, где требуется быстрая замена или расширение защиты без перепайки проводов.

Технические характеристики

• Номинальный ток: 63 А - постоянная допустимая нагрузка без перегрева
• Кратковременный ток короткого замыкания: 12 кА - способна выдерживать высокие импульсы при аварийных ситуациях
• Номинальное импульсное напряжение: 4 кВ - защищает от скачков напряжения
• Поперечное сечение: 78 мм2 - обеспечивает минимальное сопротивление и нагрев
• Количество контактов: 54 - позволяет подключить до 54 аппаратов с шагом 18 мм
• Материал: латунь - высокая проводимость, устойчивость к окислению
• Изоляция: да - изолированные контакты исключают случайные замыкания
• Диапазон температур: от -45 до +40 C - работает в холодных и теплых условиях
• Срок службы: 15 лет - долговечность при правильной установке
• Размер шага: 18 мм - совместим с модульными автоматами шириной 18 мм (стандартный модуль)
• Цвет: серый - соответствует цветовой гамме корпусов IEK

Совместимость и монтаж

Шина совместима с любыми автоматами, установленными на DIN-рейке с шагом 18 мм. Монтаж выполняется путём вставки контактных пластин в отверстия автоматов - каждый аппарат вставляется в свою пару контактов. Установка требует отключения питания. Нельзя использовать с полуторамодульными (27 мм) устройствами без переходных элементов - они не подходят по габаритам. Каждый контакт имеет зажимную площадку, обеспечивающую плотное соединение без люфта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в распределительных устройствах. Латунные контакты и изоляция предотвращают возгорание и поражение током. Серия FORK от IEK прошла испытания на термическую и электродинамическую стойкость. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Уменьшает количество проводов в щите - повышает чистоту сборки
• Обеспечивает равномерное распределение тока между всеми автоматами
• Упрощает диагностику и замену устройств - достаточно отключить один автомат
• Не требует дополнительных инструментов для установки - просто вставляется
• Высокая механическая прочность - не деформируется при многократных подключениях

Ограничения применения

• Не предназначен для трёхфазных сетей - только для однофазных цепей
• Не подходит для автоматов с шагом 27 мм (полуторамодульных) - требуется другая шина
• Максимальный ток 63 А - нельзя применять вместо шины на 100/125 А при больших нагрузках
• Запрещено использование вне закрытых распределительных шкафов - не имеет степени защиты IP
• Не рекомендуется для частых отключений под нагрузкой - лучше использовать рубильники

Примеры использования

• Щит освещения в квартире - соединение нескольких автоматов на группы комнат
• Промышленный щит управления - распределение питания на датчики, клапаны, малые двигатели
• Жилищный комплекс - монтаж в этажных щитах для групп розеток и света
• Коттеджи и дачи - компактная замена “скруток” и перемычек между автоматами

Практические советы

• Перед монтажом проверьте, что все автоматы имеют одинаковый тип крепления - некоторые модели требуют специальной формы входа
• Не затягивайте контакты слишком сильно - латунь мягкий металл, можно повредить резьбу
• При большом количестве автоматов используйте шину полностью - не оставляйте свободные контакты без заглушек
• Для защиты от пыли и влаги в сырых помещениях применяйте боковые заглушки (приобретаются отдельно)
• Проверяйте соответствие длины шины (1 метр) числу автоматов - 54 контакта = максимум 54 места; при меньшем числе - отрезать лишнее нельзя, только использовать всё
• Артикул yns11-1-063 - единственный вариант для однофазных цепей с током 63 А в серии FORK от IEK
