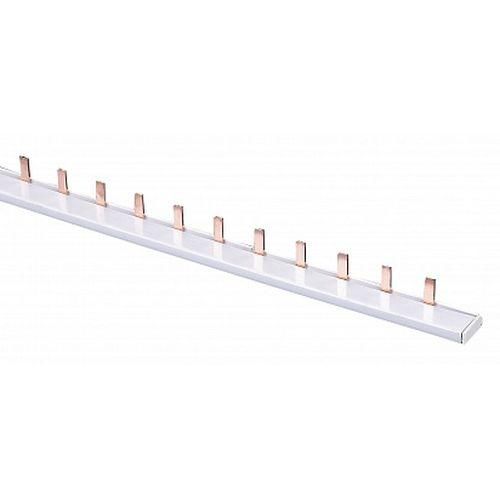

Шина соединительная типа PIN 1P 63А L=1000мм (R) | 811000 CHINT

Шина соединительная типа PIN 1P 63А, длина 1000 мм, разъемная от бренда CHINT (артикул 811000) обеспечивает надёжное электрическое соединение между автоматическими выключателями и другим модульным оборудованием в распределительных щитах. Эта шина применяется там, где требуется быстрая и безопасная коммутация однополюсных цепей с током до 63 А.

Назначение и область применения

Шина соединительная типа PIN 1P 63А, длина 1000 мм, разъемная используется для создания параллельных электрических цепей внутри щитового оборудования. Она заменяет провода между модульными устройствами — автоматами, УЗО, реле, контактами — уменьшая количество соединений и повышая надёжность сборки. Подходит для установки в щитах жилых домов, офисов, промышленных объектах, где применяется модульная аппаратура стандарта DIN 35 мм.

Технические характеристики

• Номинальный ток: 63 А — способна работать длительно при нагрузке до этого значения без перегрева;
• Номинальное напряжение: 400 В — рассчитана на использование в трёхфазных сетях 230/400 В, 50/60 Гц;
• Тип подключения: штырь (PIN) — позволяет вставлять устройства прямо в контактную часть шины;
• Изоляция: да — все токоведущие части изолированы, исключает случайные прикосновения;
• Количество полюсов: 1 — работает только с одной фазой, не предназначен для многополюсных цепей;
• Количество модулей: 54 — соответствует 54 стандартным модулям по 18 мм каждый;
• Шаг: 18 мм — совместима с любым оборудованием, установленным по стандартному шагу DIN;
• Длина: 1000 мм — позволяет соединить всю линейку устройств в одном ряду без необходимости стыковки нескольких шин;
• Сечение контактов: 10–16 мм² — оптимально для проводов такого же сечения, используемых в модульной аппаратуре;
• Степень защиты: IP00 — не имеет внешней защиты, требует установки внутри закрытого щита.

Совместимость и монтаж

Шина соединительная типа PIN 1P 63А, длина 1000 мм, разъемная совместима с любой модульной аппаратурой, имеющей штыревые зажимы — в том числе с автоматами серии NXB-63 от CHINT. Для монтажа достаточно:

• Установить оборудование на DIN-рейку с шагом 18 мм;
• Вставить каждое устройство в шину так, чтобы штырь попал точно в гнездо;
• Не допускать перекоса — при неправильном введении можно повредить контакты;
• Обязательно использовать в защищённом корпусе — IP00 не предохраняет от доступа людей и пыли.

Максимальное число подключаемых устройств — 54. Это значит, что шина полностью заполняет один ряд длиной 972 мм (54 × 18 мм), оставляя минимальный зазор для крепления.

Безопасность и стандарты

Шина соединительная типа PIN 1P 63А, длина 1000 мм, разъемная соответствует требованиям IEC 60947-7-1 для соединителей в распределительных системах. Материалы контактов — медный сплав с серебряным покрытием, обеспечивают низкое переходное сопротивление и долгий срок службы. Изоляция выполнена из самозатухающего термопласта, устойчивого к нагреву до 130 °C.

Преимущества

• Ускоряет сборку щита — вместо десятков проводов используется одна шина;
• Снижает риск ошибочного подключения — контакты фиксируются механически;
• Улучшает теплоотвод — равномерное распределение тока по всей длине;
• Легко обслуживается — одно устройство можно заменить без демонтажа всего ряда;
• Экономит место — минимизирует внутренний объем щита за счёт отказа от перемычек.

Ограничения применения

• Не подходит для двух- и трёхфазных цепей — только для однополюсных (1P) применений;
• Не может использоваться вне щита — степень защиты IP00 делает её опасной при открытой установке;
• Не рекомендовано применять с устройствами, имеющими вилочные (FORK) контакты — требуется совпадение типа подключения;
• Не следует использовать при температурах выше +40 °C в течение длительного времени — возможен перегрев при максимальной нагрузке;
• Не поддерживает последовательное соединение — нельзя удлинить шину путём стыковки двух элементов.

Примеры использования

• Подключение группы автоматических выключателей освещения в квартирном щите;
• Создание общей фазы для УЗО и дифференциальных автоматов в промышленном щите;
• Распределение питания по нескольким реле управления в системах автоматизации;
• Сборка щитов с большим количеством однополюсных устройств — до 54 единиц в одном ряду.

Практические советы

• Перед монтажом проверьте, что все устройства имеют штыревую форму подключения — не подходят модели с вилочными контактами;
• Убедитесь, что суммарная мощность всех подключенных устройств не превышает 63 А — даже если шина рассчитана на этот ток, перегрузка одного автомата может вызвать аварию;
• При установке в плотный щит оставьте свободное пространство около 10–15 мм с каждой стороны — для удобства обслуживания и вентиляции;
• Не используйте эту шину для подключения силовой нагрузки свыше 63 А — выбирайте аналоги с номиналом 100 А;
• При замене одного автомата — всегда отключайте питание перед извлечением устройства из шины.
