Шина соединительная типа PIN (12 штырей) 1Р 63А 22 см | YNS21-1-063-22-12 IEK YNS21-1-063-22-13

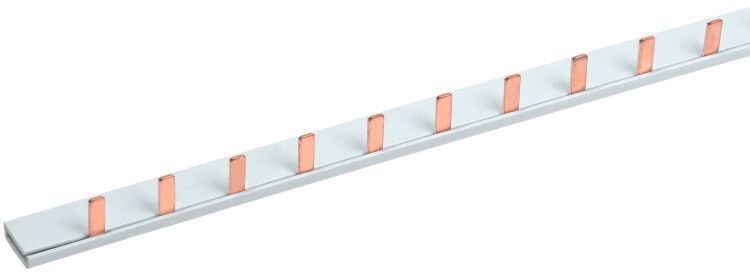

Шина соединительная типа PIN (12 штырей) 1Р 63А 22 см от бренда IEK (артикул YNS21-1-063-22-12) - это надёжное решение для организации группового подключения автоматических выключателей и УЗО в распределительных щитах. Она обеспечивает безопасную и компактную передачу тока до 63 А между несколькими устройствами, уменьшая количество проводов и ускоряя монтаж.

Назначение и область применения

Шина предназначена для параллельного подключения однополюсных аппаратов защиты - автоматических выключателей, УЗО, дифавтоматов - внутри распределительных щитов. Применяется в бытовых, коммерческих и промышленных электроустановках, где требуется равномерное распределение фазного напряжения. Подходит для сборки щитов в квартирах, офисах, цехах и на объектах ЖКХ.

Технические характеристики

• Количество контактов: 12 штырей - позволяет подключить до 12 устройств одним элементом
• Номинальный ток: 63 А - рассчитана на работу с максимальной нагрузкой до этого значения
• Материал контактов: латунь - обеспечивает хорошую проводимость и долговечность
• Изоляция: да - корпус выполнен из самозатухающего материала, предотвращающего распространение пламени
• Поперечное сечение жилы: 78 мм2 - совместима с кабелями большого сечения, подходящими для мощных потребителей
• Длина: 22 см - оптимальна для установки в типовые DIN-корпуса шириной до 9–12 модулей
• Рабочий температурный диапазон: от -45 до +40 C - работает в условиях холодных складов и жарких помещений
• Срок службы: 15 лет - гарантирует длительную эксплуатацию без потери характеристик
• Цвет: серый - соответствует стандартному цветовому решению продукции IEK

Совместимость и монтаж

Шина совместима с модульными устройствами IEK и другими производителями, имеющими стандартную посадку на DIN-рейку. Каждый контакт имеет защёлку для фиксации провода - достаточно вставить жилу и закрепить винтом. Монтаж выполняется после установки автоматов на рейку: шина крепится сверху или сбоку, в зависимости от модели щита. Для подключения используйте одножильные или многожильные провода сечением до 78 мм2. Не требует дополнительных креплений - плотно фиксируется в слотах DIN-профиля.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности: изоляционный корпус не поддерживает горение, что снижает риск возгорания при перегрузке или КЗ. Нагрев в местах контактов минимален благодаря высокой проводимости латуни и точному контактированию. Шина прошла внутренние испытания IEK на термическую и электрическую стойкость, хотя официальное соответствие ГОСТ/МЭК не указано в исходных данных.

Преимущества

• Устраняет хаотичную проводку - вместо десятков перемычек используется одна шина
• Обеспечивает одинаковое напряжение на всех подключённых аппаратах
• Упрощает диагностику и замену устройств - можно отключить один автомат без разборки всей группы
• Снижает вероятность ошибок при монтаже - меньше соединений = меньше точек отказа
• Поддерживает чистоту и порядок в щите - провода не переплетаются, всё аккуратно

Ограничения применения

• Не предназначен для подключения трёхфазных устройств - только однополюсные (1P)
• Не рекомендуется использовать в качестве заземляющей или нулевой шины - для этих целей нужны отдельные шины PE/N
• Максимальный ток 63 А - нельзя применять для цепей выше этой отметки, даже если автоматы имеют меньший номинал
• Не подходит для открытой прокладки вне щита - только внутри закрытых распределительных коробок

Примеры использования

• Подключение 12 автоматов в квартирном щите на этаже
• Группировка УЗО в щите торгового центра
• Распределение фазы на несколько насосов в системе водоснабжения
• Создание резервных цепей в промышленном контроллере

Практические советы

• Перед монтажом проверьте, чтобы все автоматы были установлены на одной рейке и имели одинаковый шаг
• Не затягивайте винты слишком сильно - это может повредить латунные контакты
• Используйте шину YNS21-1-063-22-12 для фазы; для N и PE выбирайте отдельные шины IEK того же класса
• При замене одного автомата - отключите питание, снимите шину, замените устройство, затем снова установите шину
• Для больших щитов (>12 модулей) используйте две шины, соединённые перемычкой - так сохранится равномерность тока
