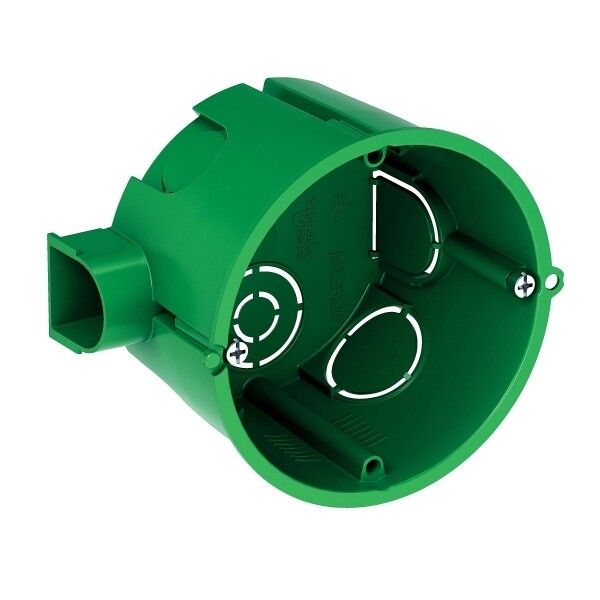

Коробка установочная SE СП 68х45 мм для сплошных стен Systeme Electric IMT35100

Коробка установочная 68(65)х45 мм для сплошных стен блочная от Systeme Electric (артикул imt35100) предназначена для скрытого монтажа одиночных электроустановочных изделий в бетонных или кирпичных стенах. Её компактная форма и надёжная фиксация делают её удобным решением для распределительных систем в жилых и промышленных объектах.

Назначение и область применения

Коробка установочная 68(65)х45 мм для сплошных стен блочная используется для скрытого монтажа одного выключателя, розетки или другого устройства на 1 пост. Подходит для установки в плотных основаниях - бетон, кирпич, шлакоблок. Применяется в жилых домах, офисах, производственных помещениях, где требуется надёжное и долговечное решение для внутренней электропроводки.

Технические характеристики

• Размеры: 68×65 мм (наружный диаметр), глубина 44 мм
• Форма: круглая
• Материал: пластик (поликарбонат)
• Цвет: зелёный
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Диапазон рабочих температур: от -25 C до +60 C
• Максимальное сечение провода: 2,5 мм2
• Количество вводов: 8 возможных точек подключения
• Тип крепления: винтовой, с использованием винтов
• Покрытие поверхности: необработанное - без гладкой отделки

Совместимость и монтаж

Коробка установочная 68(65)х45 мм для сплошных стен блочная совместима с любыми однопостовыми устройствами стандарта 68 мм. Монтаж выполняется в предварительно просверленное отверстие диаметром около 71 мм. Для фиксации используются винты, которые затягиваются после вставки коробки в нишу. Коробка имеет два типа вводов: через выбиваемые отверстия (удобно для быстрого монтажа) и через уплотнительные мембраны (для герметизации при необходимости). Возможна последовательная сборка в цепь - несколько коробок можно соединить между собой для организации групповой проводки.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для внутренних установок. Степень защиты IP30 исключает случайный контакт с токоведущими частями, но не обеспечивает защиту от влаги - применение допускается только в сухих помещениях. Материал корпуса - самозагасающий пластик, что снижает риск распространения пламени.

Преимущества

• Универсальная форма - легко встраивается в стандартные ниши в бетоне
• 8 вводов позволяют гибко организовать подключение проводов без лишнего сверления
• Поддержка двух типов вводов - выбивные отверстия и мембраны дают возможность адаптировать монтаж под условия
• Прочная винтовая система крепления гарантирует устойчивость даже при нагрузках на устройство
• Совместима с серийной продукцией SE (Потенциал) - легко заменяется и комбинируется с другими элементами системы MultiBox

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP30 не защищает от воды
• Не подходит для монтажа в гипсокартон, пеноблок или другие хрупкие материалы - требует прочного основания
• Максимальное сечение провода 2,5 мм2 - нельзя использовать для силовых линий выше 16 А
• Не предусмотрены кабельные каналы внутри - все провода должны проходить снаружи

Примеры использования

• Установка одиночного выключателя света в коридоре квартиры
• Монтаж розетки в кирпичной стене кухни
• Распределительная коробка в промышленном цеху для управления освещением
• Объединённая группа из нескольких таких коробок для контроля группы оборудования

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть 71 мм, чтобы коробка свободно вошла, но не болталась
• Выбивайте отверстия только тогда, когда точно знаете, куда будет идти провод - перфоратором действуйте осторожно, чтобы не повредить соседние канализационные или электрические трассы
• Если нужна герметизация (например, в помещении с высокой влажностью), используйте уплотнительные мембраны - они лучше, чем просто заделка раствором
• При соединении нескольких коробок в цепь следите, чтобы провода не перегибались и не пережимались
• Коробка установочная 68(65)х45 мм для сплошных стен блочная от Systeme Electric - часть серии MultiBox; если вам нужны аналогичные решения для других мест, ищите совместимые элементы этой же серии
