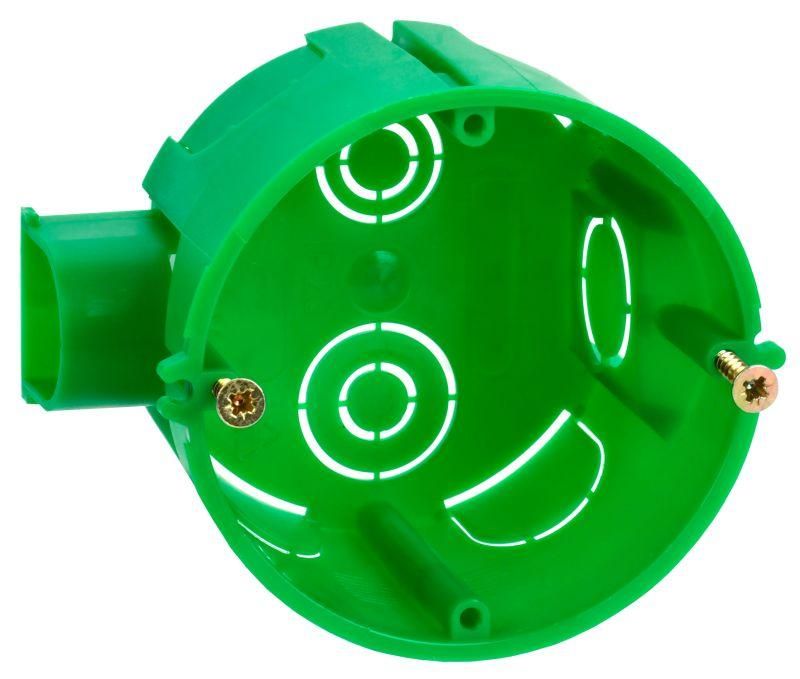

Коробка установочная КМ40004-10 блоч. для тверд. стен 68х45 (стык. узел) IEK UKT10-068-045-000-A-S

Коробка установочная блочная для твердых стен 68х45 (стыковочный узел) от IEK предназначена для скрытой установки в бетонные и кирпичные стены. Артикул ukt10-068-045-000-a-s обеспечивает надежную фиксацию электроустановочных устройств и удобное подключение кабелей через восемь вводов. Коробка совмещает функции монтажного элемента и стыковочного узла, позволяя собирать модульные блоки без дополнительных деталей.

Назначение и область применения

Коробка установочная блочная для твердых стен 68х45 (стыковочный узел) применяется для монтажа выключателей, розеток, терморегуляторов и других электроустановочных изделий в сплошных стенах - бетоне, кирпиче, шлакоблоке. Она служит основой для сборки групповых блоков, где несколько коробок соединяются друг с другом. Это особенно удобно при проектировании панелей управления, многофункциональных розеточных блоков или систем автоматизации.

Технические характеристики

• Форма: круглая, диаметр 68 мм, глубина 45 мм
• Материал: полипропилен, без галогенов (HF)
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Диапазон рабочих температур: от -25 C до +60 C
• Количество вводов: 8 (предназначены для кабелей и гофротруб диаметром 10–20 мм)
• Способ фиксации устройства: винты или распорные лапки (винты в комплекте)
• Цвет: зеленый
• Срок службы: 15 лет
• Конструкция: одинарная, без крышки

Совместимость и монтаж

Коробка установочная блочная для твердых стен 68х45 (стыковочный узел) оснащена специальным стыковочным механизмом, который позволяет соединять её с аналогичными коробками без дополнительных креплений. Расстояние между центрами соседних коробок при стыковке - 71 мм. Такая система упрощает монтаж многопостовых блоков, например, для группы розеток или переключателей.

Для установки требуется просверлить отверстие диаметром 68 мм в стене. После закрепления коробки с помощью раствора или алебастра, электроустановочное устройство фиксируется внутренними винтами или распорными лапками. Все вводы заранее закрыты пластиковыми заглушками - их легко удалить при необходимости.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для стационарной установки в жилых и промышленных объектах. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при нагреве или возгорании. Степень защиты IP30 гарантирует, что внутрь не попадут пальцы человека или инструменты, но не защищает от влаги - применение допускается только в сухих помещениях.

Преимущества

• Удобная стыковка без аксессуаров - экономит время и материалы при монтаже блоков
• Высокая прочность материала (полипропилен) - устойчив к механическим нагрузкам
• 8 вводов обеспечивают гибкую маршрутизацию кабелей
• Безгалогенный состав - безопаснее для здоровья и окружающей среды
• Долгий срок службы - 15 лет при правильном монтаже

Ограничения применения

• Не предназначен для установки в легкие перегородки (ГКЛ, деревянные рамы) - требует твердой основы
• IP30 не обеспечивает защиту от влаги - нельзя использовать в ванных комнатах, на улице, в сырых помещениях
• Не поддерживает монтаж с использованием металлических креплений - все фиксации выполняются только винтами или распорками внутри корпуса
• Работает только с устройствами, имеющими посадочный диаметр 60 мм

Примеры использования

• Монтаж блока из трёх розеток и двух выключателей в жилой комнате
• Установка системы управления светом в офисе с несколькими клавишами рядом
• Сборка распределительного щита в промышленном оборудовании с локальной кнопкой запуска
• Обустройство точечных мест подключения в квартире с высокой плотностью бытовой техники

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было точно 68 мм - меньший размер затруднит установку, больший - снизит удерживающую способность
• При стыковке нескольких коробок используйте уровень - смещение более чем 2 мм нарушает эстетику и усложняет установку лицевых панелей
• Не удаляйте все заглушки сразу - оставьте лишние для будущего расширения системы
• При работе с раствором не забудьте предварительно смочить стену - так коробка лучше схватится
• Артикул ukt10-068-045-000-a-s совместим с другими изделиями серии IEK для скрытого монтажа - можно сочетать с аналогичными подрозетниками и крышками
