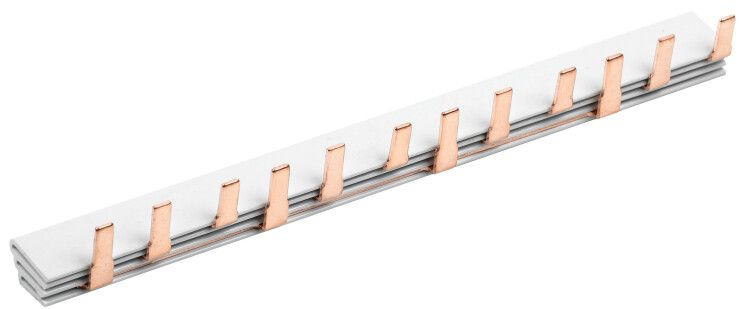

Соединительная шина для автоматов

Гребёнка используется для равномерного распределения питания между несколькими модульными автоматами одного ввода. Применяется в электрощитах домашних, промышленных и коммерческих объектов.

Как выбрать

Основные параметры, влияющие на работоспособность и безопасность системы:

• Количество полюсов и фаз: должно соответствовать подключаемым автоматам - однополюсные (1P), двухполюсные (2P), трёх- или четырёхполюсные (3P/4P). Несоответствие приведёт к невозможности установки или аварийной ситуации.
• Номинальный ток: должен быть не ниже суммарного тока группы автоматов. При превышении - риск перегрева и выхода из строя всей шины.
• Тип подключения: «штырь» (PIN) - наиболее распространён, подходит для большинства автоматов. «Вилка» (FORK) встречается реже, требует точного совпадения контактной группы.
• Шаг и длина: стандартный шаг - 18 мм (1 модуль). Для аппаратов шириной 1,5 модуля (например, ВА47-100) требуется шаг 27 мм. Длина выбирается исходя из количества подключаемых устройств.
• Материал и сечение: медь - основной проводник. Латунь менее проводящая, но дешевле. Большее сечение снижает нагрев и потери, особенно при высоких токах.

Выбор по характеристикам

По количеству полюсов и фаз

Наиболее важный критерий - соответствие конфигурации автоматов. Однофазные шины (1P) подходят для обычных групп потребителей. Трёхфазные (3P) - для силового оборудования, двигателей, трёхфазных вводов. Четырёхполюсные (4P) обеспечивают соединение вместе с нулём, часто используются в системах TN-S. Двухполюсные (2P) применяются в однофазных вводах с разделением фазы и нуля.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20]

По номинальному току

Шины на 63 А - стандарт для большинства квартир и офисов. Подходят для групп с общим током до этого значения. Шины на 100 А и выше - для мощных вводов, промышленных щитов, трёхфазных нагрузок. Они имеют увеличенное сечение токоведущей части, что снижает нагрев. Некоторые модели (например, 75-100 А) могут быть установлены вместо 63 А, но не наоборот - это опасно.

Товары: [21] [22] [1] [23] [2] [3] [4] [24] [25] [5] [6] [7] [8] [9] [11] [10] [12] [13] [14] [15] [16] [17] [18] [19] [20] [26] [27] [28]

По типу подключения и шагу

Большинство современных автоматов используют подключение типа PIN (штырь) с шагом 18 мм. Такие шины универсальны. Модели с шагом 27 мм нужны для аппаратов шириной 1,5 модуля (например, ВА47-100). Тип FORK (вилка) встречается реже и обычно применяется в специализированных сериях автоматов. Совмещение PIN и FORK невозможно.

Товары: [21] [22] [1] [23] [2] [3] [4] [24] [25] [5] [6] [7] [8] [9] [11] [10] [12] [13] [14] [15] [16] [17] [18] [19] [20] [26] [27] [28] [29]

Выбор по бюджету

Бюджетные решения

Подходят для простых однофазных групп с малым количеством автоматов. Чаще всего изготовлены из латуни (не медь!), что хуже проводит ток и может греться при длительной нагрузке. Сечение меньше, срок службы ограничен. Также встречаются короткие версии (до 12 модулей), недостаточные для полноценного щита. Использование возможно при условии соблюдения всех норм по току и температуре.

Товары: [1] [5] [6] [30] [31] [32] [33]

Средний сегмент

Стандартные шины из меди с номиналом 63 А, шагом 18 мм, длиной 1 метр (54 модуля). Полностью соответствуют требованиям ПУЭ и ГОСТ. Имеют достаточное сечение (10-16 мм кв.), изолированный корпус, стабильный контакт. Подходят для 90% случаев - квартир, щитов учёта, распределительных щитков. Компромисс между стоимостью и надёжностью.

Товары: [3] [4] [7] [8] [9] [14] [15] [17] [18] [20] [34] [35]

Высокий ценовой сегмент

Шины на 100 А и более, выполнены из лужёной меди - повышенная стойкость к окислению. Большие сечения (до 600 мм кв. эквивалентного сечения), рассчитаны на интенсивные нагрузки. Применяются в промышленных щитах, на вводах многоквартирных домов, в условиях высокой влажности или агрессивной среды. Разница в цене обоснована материалом, конструкцией и заявленным сроком службы.

Товары: [22] [11] [10] [16] [19] [26] [28] [21] [23]

Выводы

Если нужно подключить несколько автоматов одной фазы - смотрите однофазные шины 63 А с шагом 18 мм: [1] [3] [12]. Для трёхфазного ввода - трёх- или четырёхполюсные на 63 А: [8] [14] [9]. При больших токах (свыше 63 А) или промышленных условиях - переходите на 100 А: [22] [11] [16]. Если автоматы шириной 1,5 модуля - проверьте наличие шин с шагом 27 мм: [26] [28]. Избегайте латунных шин ([5] [6]) в ответственных участках - они не масштабируются при росте нагрузки.
