Гребенчатая шина/ Шина соединительная 1P 63А 1 м. 54х1 контактов ШС-101 - 32030DEK APC

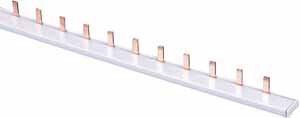

Шина соединительная типа PIN (штырь) 1P до 63А 1 м 54х1 контактов ШС-101 от DEKraft - это компактная медная шина с изоляцией для параллельного подключения 54 модульных аппаратов в одном ряду. Подходит для сборки распределительных щитов в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Шина ШС-101 используется для создания надёжной и компактной шинной группы внутри распределительного щита. Она позволяет соединить между собой до 54 однополюсных автоматических выключателей, УЗО, АВДТ и других модульных устройств без использования внешних проводов. Применяется в щитах жилых домов, офисов, торговых центров, производственных линий и системах автоматизации.

Технические характеристики

• Тип подключения: штырь (PIN) - совместима с модульными аппаратами, имеющими соответствующие гнёзда
• Номинальный ток: 63 А - выдерживает нагрузку каждого автомата в пределах этого значения
• Поперечное сечение: 10 мм2 - обеспечивает минимальные потери и нагрев при максимальном токе
• Максимальное рабочее напряжение: 500 В - подходит для сетей 220/415 В переменного тока
• Номинальное импульсное напряжение: 4 кВ - защищает от кратковременных перенапряжений
• Условный ток короткого замыкания: 50 кА - способна выдерживать КЗ в соответствии с требованиями ТР ТС 004/2011
• Количество контактов: 54 штыря - каждому контакту соответствует одно место для установки аппарата
• Шаг контактов: 18 мм - точно соответствует стандартному шагу модульных устройств
• Материал: медная шина с изоляцией из белого термостойкого пластика
• Длина: 1 метр - оптимальна для установки в стандартные DIN-рейки длиной до 900–1000 мм
• Цвет: белый - легко различим в щите, не выгорает на свету

Совместимость и монтаж

Шина ШС-101 совместима с любыми модульными аппаратами, которые имеют контактную группу типа PIN (штырь): ABB, Schneider Electric, Legrand, IEK, DEKRAFT и другие. Для монтажа:

• Установите шину на DIN-рейку рядом с модульными устройствами
• Подключите каждый автомат в последовательности - один аппарат = одна позиция
• Не допускайте перегрузки: суммарный ток всех подключённых автоматов не должен превышать 63 А на одну шину
• Проверьте плотность посадки: штырь должен входить до упора, без люфта
• Избегайте механических усилий на корпус устройства - вся нагрузка передаётся через шину

Безопасность и стандарты

Шина ШС-101 сертифицирована в соответствии с ТР ТС 004/2011 (безопасность низковольтного оборудования). Материалы изоляции устойчивы к возгоранию и поддерживают работу при температуре до +105 C. Наличие изоляции исключает риск случайного замыкания между соседними контактами.

Преимущества

• Экономия места: вместо множества перемычек - одна шина
• Скорость монтажа: подключение 54 аппаратов занимает минуты, а не часы
• Надёжность: меньше точек соединения - ниже вероятность окисления и перегрева
• Чистота сборки: отсутствие лишней проводки делает щит аккуратным и легким для обслуживания
• Стандартный шаг: гарантирует совместимость с большинством современных модульных устройств

Ограничения применения

• Не применяйте для многополюсных аппаратов (например, 2P, 3P, 4P) - шина однополюсная
• Не используйте в качестве основной шины питания - она служит только для внутреннего соединения
• Не подключайте более 54 устройств - превышение числа контактов невозможно
• Не монтируйте в условиях постоянного воздействия воды, масла или химически активных сред - изоляция не рассчитана на агрессивные среды
• Не применять в цепях постоянного тока выше 500 В - шина проектировалась для переменного тока

Примеры использования

• Щит освещения в квартире: 12 автоматов на розетки, 10 на освещение, 8 на УЗО - все подключены одной шиной
• Производственный щит: 24 автомата на насосы, 18 на конвейеры, 12 на системы управления - всё собрано на ШС-101
• Объект с высокой частотой модификаций: при замене одного автомата достаточно просто вынуть и вставить новый - без перепайки

Практические советы

• Перед монтажом проверьте, что все автоматы имеют штыревые контакты - некоторые модели используют зажимы или болты
• При использовании нескольких шин в одном щите соблюдайте интервал между ними - минимум 10 мм для теплоотвода
• Не забудьте закрепить шину на DIN-рейке - даже при малом весе её можно сместить при затяжке винтов
• Для больших щитов рекомендуется использовать несколько шин ШС-101, а не одну длинную - так проще обслуживать и менять
• В упаковке 10 штук - выгодно для крупных заказов, экономит время на доставке и запасе
