Шина соединительная PIN(штырь)-1Р-63А-(дл.1м) | 143232 КЭАЗ

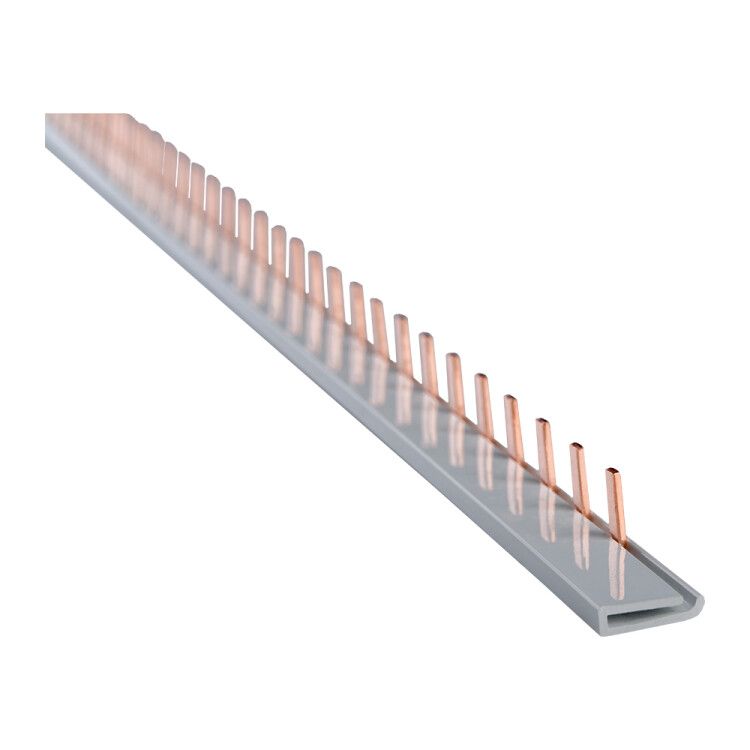

Шина соединительная штырь 1Р 63А длина 1м от КЭАЗ — это надёжный элемент для распределения тока между несколькими автоматическими выключателями или УЗО в одном ряду. Артикул 143232 позволяет заменить группу проводов одним компактным решением, уменьшая количество соединений и повышая безопасность сборки.

Назначение и область применения

Шина соединительная штырь 1Р 63А длина 1м предназначена для параллельного подключения однополюсных аппаратов защиты — например, автоматических выключателей или УЗО — в щитах управления. Применяется в распределительных устройствах низкого напряжения, где требуется организовать компактную и надёжную коммуникацию между устройствами одного полюса. Подходит для жилых, офисных и промышленных объектов, особенно там, где важно минимизировать число внешних проводов.

Технические характеристики

• Тип: Шина соединительная с штыревым контактом
• Количество полюсов: 1
• Номинальный ток: 63 А
• Количество фаз: 1
• Тип подключения: Штырь (Pin) — совместима с аппаратами, имеющими соответствующий гнездовой контакт
• Материал: Латунь — обеспечивает хорошую проводимость и механическую прочность
• Шаг между контактами: 18 мм — соответствует стандартному шагу модульных аппаратов
• Длина: 1 м
• Количество подключаемых устройств: до 53 единиц — зависит от расположения и типа аппаратов
• Способ монтажа: Крепление сверху — шина устанавливается поверх DIN-рейки, аппаратурой снизу
• Стандарт: ГОСТ Р 50827 (МЭК 670)
• Поперечное сечение: не указано — материал и форма обеспечивают допустимый ток 63 А без нагрева

Совместимость и монтаж

Шина соединительная штырь 1Р 63А длина 1м совместима с однополюсными автоматами и УЗО, имеющими штыревые зажимы с шагом 18 мм. Это большинство моделей от КЭАЗ, ABB, Schneider Electric, Legrand и других производителей, соответствующих стандарту МЭК 60947.

Монтаж выполняется следующим образом:

• Установите шину на DIN-рейку сверху, так чтобы её штыри точно попали в гнёзда аппаратов ниже
• Не используйте силу — штыри должны входить свободно; если возникает сопротивление — проверьте соответствие типов контактов
• Подключение нагрузки осуществляется через верхние клеммы шины — они рассчитаны на провода до 16 мм²
• Избегайте перегрузки: максимальное количество подключённых устройств — 53, но реальное число зависит от габаритов конкретных аппаратов

Безопасность и стандарты

Шина соединительная штырь 1Р 63А длина 1м изготовлена в соответствии с ГОСТ Р 50827 (МЭК 670), что гарантирует соответствие требованиям безопасности для электромонтажных изделий. Материал корпуса — самозатухающий диэлектрик, не поддерживающий горение. Конструкция исключает случайное прикосновение к токоведущим частям при установленных аппаратах.

Преимущества

• Снижение числа соединений — вместо множества перемычек используется одна шина, что снижает риск плохого контакта
• Ускорение монтажа — установка одной шины заменяет десятки проводов
• Чёткая визуальная организация цепи — легко отследить, какие устройства подключены к одному фазному проводу
• Высокая надёжность — латунные штыри и плотный контакт обеспечивают стабильную передачу тока даже при длительной нагрузке
• Совместимость с рекомендованным ассортиментом — оптимально работает с продукцией КЭАЗ и другими сертифицированными аппаратами

Ограничения применения

• Не применяется для многополюсных устройств — только для однополюсных (1P)
• Не предназначен для переменного тока выше 63 А — превышение вызывает перегрев и выход из строя
• Не подходит для установки в условиях постоянного воздействия воды, химикатов или высокой запылённости — требует защиты в герметичном щите
• Не используется в качестве основного проводника — только как внутренняя распределительная шина внутри щита
• Поперечное сечение не указано — нельзя использовать для расчета потерь напряжения на длинных участках

Примеры использования

• Щит освещения в квартире: подключение 10–20 однополюсных автоматов на одну фазу
• Промышленный щит управления: распределение питания на несколько УЗО для группы станков
• Общедомовые щиты: связка нескольких автоматов на этаж или секцию
• Системы аварийного освещения: надёжное питание от одного источника через несколько УЗО

Практические советы

• Перед монтажом проверьте, что все автоматы имеют штыревые контакты с шагом 18 мм — иначе шина не встанет
• Не затягивайте клеммы слишком сильно — это может повредить пластиковую часть аппарата
• Если нужна шина на 2 или 3 полюса — выбирайте аналогичные модели из серии КЭАЗ: 2Р и 3Р с тем же током 63 А
• Для больших щитов с более чем 53 аппаратами — используйте две шины, соединённые перемычкой, а не удлиняйте одну
• При обслуживании щита — всегда отключайте питание, даже если шина кажется “пассивной” — она находится под напряжением
