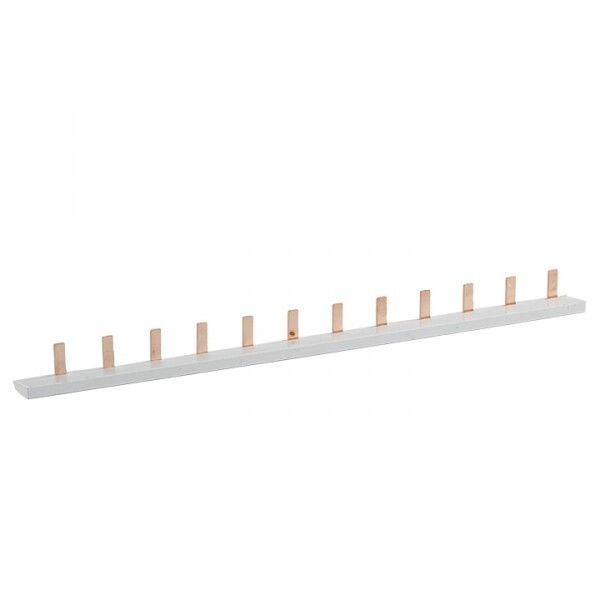

Шина соединительная типа PIN для однофазной нагрузки 63А 12 модулей PROxima - pin-01-63-12 EKF

Шина соединительная типа PIN для однофазной нагрузки 63А 12 модулей от EKF серии PROxima предназначена для надёжного распределения электроэнергии между несколькими автоматическими выключателями в одном ряду. Эта шина упрощает сборку щитов, снижает количество проводов и повышает удобство обслуживания.

Назначение и область применения

Шина соединительная типа PIN для однофазной нагрузки 63А 12 модулей используется для параллельного подключения до 12 однополюсных автоматических выключателей в одном фазном контуре. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется компактное и безопасное соединение нескольких нагрузок - например, освещения, розеточных групп или бытовой техники.

Технические характеристики

• Номинальный ток: 63 А - позволяет передавать мощность до 14,5 кВт при 230 В
• Рабочее напряжение: до 230 В переменного тока
• Импульсное напряжение: 4000 кВ - обеспечивает защиту от скачков напряжения
• Условный ток короткого замыкания: 12 000 кА - совместима с высоконадёжными автоматами класса C и D
• Поперечное сечение медной шины: 10 мм2 - достаточное для тока 63 А без перегрева
• Количество контактов: 12 - соответствует количеству модулей и подключаемых устройств
• Шаг между контактами: 17,8 мм - стандартизированный шаг для модульных аппаратов
• Изолированность: да - все контакты защищены диэлектрическим корпусом
• Тип подключения: штырь (PIN) - входящий контакт вставляется в гнездо автомата
• Материал: медь с покрытием - обеспечивает низкое переходное сопротивление
• Корпус: самозатухающий диэлектрик - не поддерживает горение, соответствует требованиям безопасности

Совместимость и монтаж

Шина совместима с любыми однополюсными автоматами, имеющими стандартную посадку по типу DIN 43880 и шаг 17,8 мм. Подключение происходит путём вставления шины в верхние или нижние гнёзда автоматических выключателей - без инструментов. Установка выполняется на DIN-рейку внутри распределительного щита. Для правильной работы важно, чтобы каждый автомат был установлен точно по шагу - допуск +-0,5 мм. Нельзя использовать шину с автоматами других форм-факторов (например, с двуполюсными или с другим шагом).

Безопасность и стандарты

Шина соединительная типа PIN для однофазной нагрузки 63А 12 модулей изготовлена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Корпус выполнен из материалов, не поддерживающих горение (UL94 V-0). Защита IP20 обеспечивается конструкцией корпуса - доступ к токоведущим частям невозможен при установленных автоматах. Номинальное импульсное напряжение 4000 кВ гарантирует устойчивость к сетевым помехам и грозовым выбросам.

Преимущества

• Значительно снижает количество внутренних проводов в щите - экономит место и время монтажа
• Обеспечивает равномерное распределение тока между всеми автоматами - исключает перегрузку одного участка цепи
• Уменьшает риск плохого контакта - металлический контакт шины плотнее и надёжнее, чем многожильный провод
• Упрощает диагностику и замену автоматов - достаточно отключить один аппарат, остальные остаются под напряжением
• Не требует дополнительных зажимов, клемм или болтов - полностью автономная система соединения

Ограничения применения

• Подходит только для однофазных систем - нельзя применять в трёхфазных щитах без дополнительных шин
• Максимальный ток 63 А - не подходит для нагрузок выше этого значения (для больших токов используйте шины на 100 А)
• Не предназначен для внешней установки - работает только в закрытых щитах с защитой от влаги и механических воздействий
• Не рекомендуется использовать с автоматами старых серий, не соответствующих стандартному шагу 17,8 мм
• Не следует перегружать шину более чем 12 устройствами - даже если есть свободные места, увеличение числа подключений нарушает тепловой режим

Примеры использования

• Щит квартиры: 12 однополюсных автоматов для освещения, розеток, бойлера, плиты и кондиционера
• Коммерческий офис: распределение питания по 12 комнатам через автоматы защиты
• Производственный участок: питание 12 маломощных станков или насосов с индивидуальной защитой
• Жилищный комплекс: сборка этажных щитов с одинаковой конфигурацией для всех квартир

Практические советы

• Перед установкой проверьте соответствие шага автоматов - 17,8 мм - иначе шина не войдёт в гнёзда
• Не затягивайте контакты автоматов слишком сильно - это может деформировать штыри шины
• При использовании в условиях повышенной влажности обязательно применяйте герметичные щиты с уровнем защиты IP54+
• Если вам нужна шина для трёхфазной системы - используйте три отдельные шины (по одной на каждую фазу)
• Для удобства обслуживания располагайте шину так, чтобы её можно было легко извлечь - лучше всего внизу или в центре ряда
• Шина EKF PROxima pin-01-63-12 рассчитана на долгий срок службы - не требует периодического обслуживания при соблюдении условий эксплуатации
