Шина соединительная типа PIN 1P , 40А, L=1000мм для NB2LE (R) | 390534 CHINT

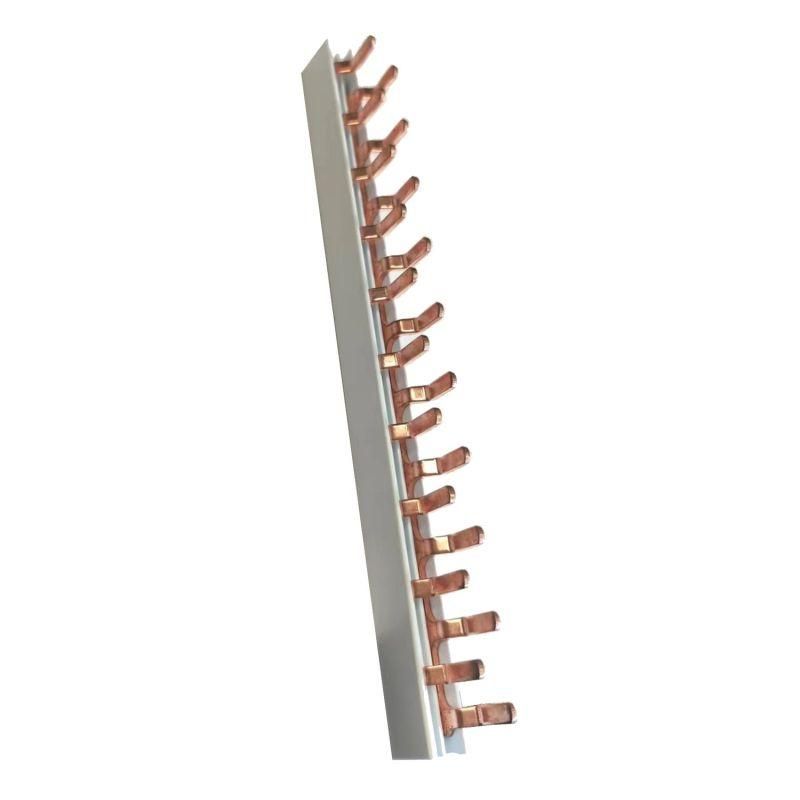

Шина соединительная типа PIN 1P 40А, L=1000мм для NB2LE (R) от CHINT обеспечивает надёжное электрическое соединение между автоматическими выключателями серии NXB-63 в распределительных щитах. Эта шина применяется там, где требуется компактная и безопасная коммутация однополюсных устройств без использования проводов.

Назначение и область применения

Шина соединительная типа PIN 1P 40А, L=1000мм для NB2LE (R) используется для создания последовательного электрического соединения между однополюсными автоматическими выключателями NB2LE (R) в одном ряду. Применяется в распределительных щитах жилых, офисных и промышленных объектах, где важно уменьшить количество проводных соединений, повысить надёжность и ускорить монтаж. Подходит для сборки щитов с модульной аппаратурой по стандарту DIN 43880.

Технические характеристики

• Количество полюсов: 1 (однополюсная)
• Номинальный ток: 40 А
• Максимальное рабочее напряжение: 400 В AC
• Тип подключения: штыревой (PIN) - вставляется в контактные гнёзда выключателей
• Длина: 1000 мм
• Шаг между контактами: 18 мм - соответствует стандартному шагу модулей 18 мм
• Количество подключаемых устройств: до 12 единиц
• Количество модулей: 12 (занимает 12×18 = 216 мм в ширину)
• Изолированная конструкция - защищает от случайного прикосновения и замыкания
• Сечение контактов: оптимизировано для тока 40 А, совместимо с кабелями 10–16 мм2
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого щита

Совместимость и монтаж

Шина совместима исключительно с автоматическими выключателями серии NB2LE (R) и другими устройствами, имеющими стандартизованные штыревые контакты с шагом 18 мм. Устанавливается на DIN-рейку рядом с выключателями. Для монтажа необходимо:

• Убедиться, что все выключатели установлены в один ряд с точным соблюдением шага 18 мм
• Вставить шину в верхние или нижние штыревые контакты всех 12 устройств - она фиксируется самопроизвольно при правильном совпадении
• Не использовать с устройствами других серий, даже если они имеют видимую схожесть контактов
• Перед установкой проверить отсутствие деформаций контактов на выключателях - повреждённые контакты снижают надёжность соединения

Безопасность и стандарты

Шина выполнена из медного сплава с покрытием, обеспечивающим устойчивость к окислению. Соответствует требованиям IEC 60947-7-1 для соединительных шин. Несмотря на изоляцию корпуса, степень защиты IP00 означает, что шина не защищена от доступа к токоведущим частям - её нельзя устанавливать вне закрытого электрошкафа. Все элементы проходят тестирование на нагрев при номинальном токе 40 А в течение 8 часов.

Преимущества

• Значительно уменьшает количество проводов в щите - снижает риск ошибок при монтаже
• Обеспечивает равномерную передачу тока между всеми устройствами
• Упрощает диагностику и замену выключателей - достаточно отключить одно устройство, остальные остаются под напряжением
• Экономит место в щите - вместо множества перемычек используется одна компактная шина
• Изолированный корпус предотвращает случайные замыкания при обслуживании

Ограничения применения

• Подходит только для однополюсных устройств - не используется для двух-, трёх- или четырёхполюсных автоматов
• Не допускается применение в условиях повышенной запылённости, влаги или открытых площадках - IP00 не обеспечивает защиту
• Максимальная нагрузка - 40 А; использование с выключателями выше этого значения недопустимо
• Не совместима с устройствами других производителей, если их контактная система отличается от NB2LE (R)
• Не рекомендуется для цепей с высокими импульсными перегрузками - возможна эрозия контактов

Примеры использования

• Щит освещения в квартире - соединяет 12 однополюсных автоматов на группы света
• Промышленный щит управления - связывает несколько реле и автоматов в одной линии питания
• Распределительный щит многоквартирного дома - объединяет автоматы на этажах с учётом нагрузки 40 А
• Системы аварийного освещения - обеспечивает надёжную параллельную коммутацию нескольких выходов

Практические советы

• Выбирайте эту шину, когда число однополюсных автоматов в ряду равно 12 - она рассчитана именно на этот максимум
• Если вам нужно меньше 12 устройств - можно отрезать шину по нужной длине, сохранив целостность контактов
• При использовании с выключателями NB2LE (R) всегда проверяйте соответствие артикула - шина 390534 специально адаптирована под эту серию
• Не затягивайте контакты выключателей слишком сильно - это может повредить штыревые контакты шины
• При замене одного автомата - отключите питание всей шины, чтобы избежать поражения током
• Для удобства монтажа используйте плоскогубцы с изолированными ручками - так легче точно вставить шину в гнёзда
