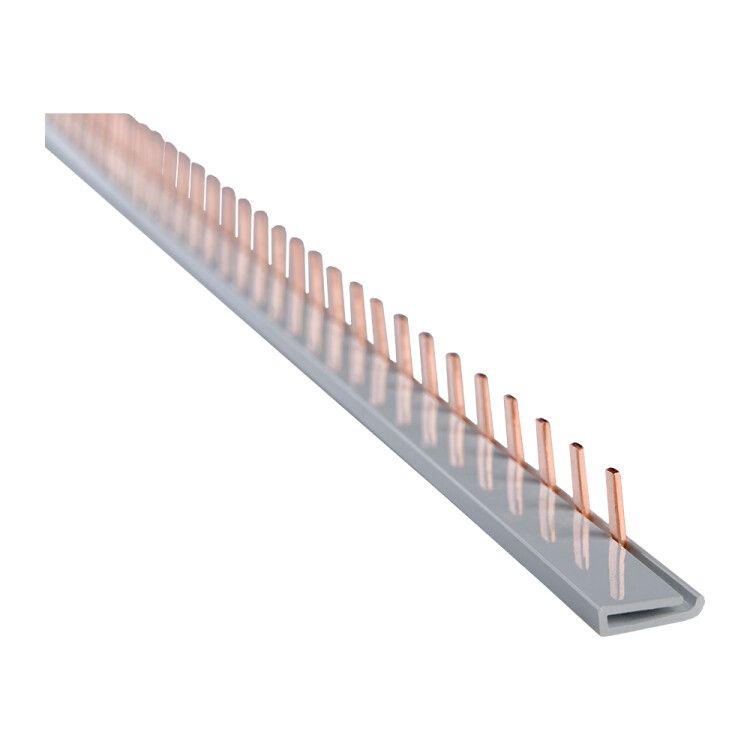

Шина соединительная PIN(штырь)-1Р-100А-(дл.1м) | 143240 КЭАЗ

Шина соединительная PIN (штырь) 1Р 100А (длина 1 м) от КЭАЗ — это надёжный элемент для распределения тока до 100 А между несколькими автоматическими выключателями или контактными аппаратами в одном ряду. Артикул 143240 применяется там, где требуется компактное и безопасное параллельное подключение однополюсных устройств без использования проводов.

Назначение и область применения

Шина соединительная PIN (штырь) 1Р 100А (длина 1 м) предназначена для создания последовательного электрического соединения между однополюсными коммутационными аппаратами — например, автоматическими выключателями, УЗО или контакторами. Она заменяет группу перемычек и упрощает сборку щитов. Применяется в силовых и распределительных щитах промышленного и бытового назначения, особенно там, где важно сэкономить место и повысить надёжность соединений.

Технические характеристики

• Номинальный ток: 100 А — способна передавать нагрузку без перегрева при длительной работе
• Количество полюсов: 1 — работает только с однополюсными устройствами
• Тип подключения: штырь (PIN) — устройства вставляются сверху на защёлкивающиеся контакты
• Длина: 1 м — позволяет подключить до 54 устройств с шагом 18 мм
• Шаг установки: 18 мм — соответствует стандартному модульному шагу DIN-рейки
• Поперечное сечение: 0 кв.мм — указание отсутствует; материал — медная пластина, рассчитанная на 100 А
• Корпус: диэлектрический, самозатухающий — предотвращает распространение пламени
• Стандарт: ГОСТ Р 50827 (МЭК 670) — соответствие требованиям безопасности и испытаний
• Способ монтажа: сверху — устройства крепятся на шину через верхние зажимы
• Количество подключаемых устройств: до 54 — оптимально для плотной компоновки щита

Совместимость и монтаж

Шина совместима с любыми однополюсными аппаратами, имеющими стандартную штыревую контактную систему с шагом 18 мм. Подключение происходит путём вставки вывода аппарата в гнездо шины сверху — без инструментов. Монтаж выполняется на DIN-рейку, после чего шина фиксируется в щите. Для правильной работы необходимо, чтобы все подключаемые устройства имели одинаковый тип контакта и точно соответствовали габаритам штыря. Не используйте с двухполюсными или трехполюсными аппаратами — они не подходят по форме и шагу.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50827 (МЭК 670), что гарантирует проверенную термическую и электрическую стойкость при номинальном токе 100 А. Корпус выполнен из самозатухающего диэлектрика — он не поддерживает горение даже при локальном перегреве. Это снижает риск возгорания в случае аварийного режима. Шина прошла сертификацию на механическую прочность и долговременную работу под нагрузкой.

Преимущества

• Ускоряет сборку щита — вместо десятков перемычек используется одна шина
• Снижает количество точек соединения — меньше вероятности окисления и нагрева
• Обеспечивает равномерное распределение тока по всем подключённым устройствам
• Экономит место внутри щита — компактная конструкция освобождает пространство для других элементов
• Не требует дополнительных инструментов для подключения — просто вставьте аппарат

Ограничения применения

• Подходит только для однополюсных устройств — нельзя использовать с двух- или трёхполюсными автоматами
• Не предназначен для переменного тока выше 100 А — превышение вызывает перегрев и выход из строя
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации — возможен люфт контактов
• Не следует монтировать рядом с источниками высоких температур — хотя корпус самозатухающий, экстремальный жар влияет на срок службы
• Поперечное сечение не указано — не допускается использование в цепях с высокими импульсными токами без расчёта теплового воздействия

Примеры использования

• Сборка распределительного щита с 48 автоматами на 100 А — шина упрощает подвод питания ко всем
• Подключение группы УЗО в квартире — обеспечивает единый входной фазный проводник
• Системы управления станками — когда несколько контакторов работают от одного сигнала
• Щиты для насосных станций — где важна надёжность и минимизация числа соединений

Практические советы

• Перед монтажом проверьте, что все автоматы имеют штыревые контакты с шагом 18 мм — иначе шина не заработает
• Не затягивайте аппараты слишком сильно — достаточно легкого щелчка при вставке
• Если щит заполнен полностью, убедитесь, что крайняя шина не выступает за рамки корпуса — может помешать закрыванию крышки
• Для больших щитов используйте несколько шин, соединённых между собой внешними перемычками — не перегружайте одну шину более чем на 54 точки
• Проверяйте температуру шины при первом включении — если она нагревается больше, чем окружающая среда на 15–20 °C, проверьте качество контактов
