Шина соединительная FORK(вилка)-1Р-100А-(дл.1м) | 143244 КЭАЗ

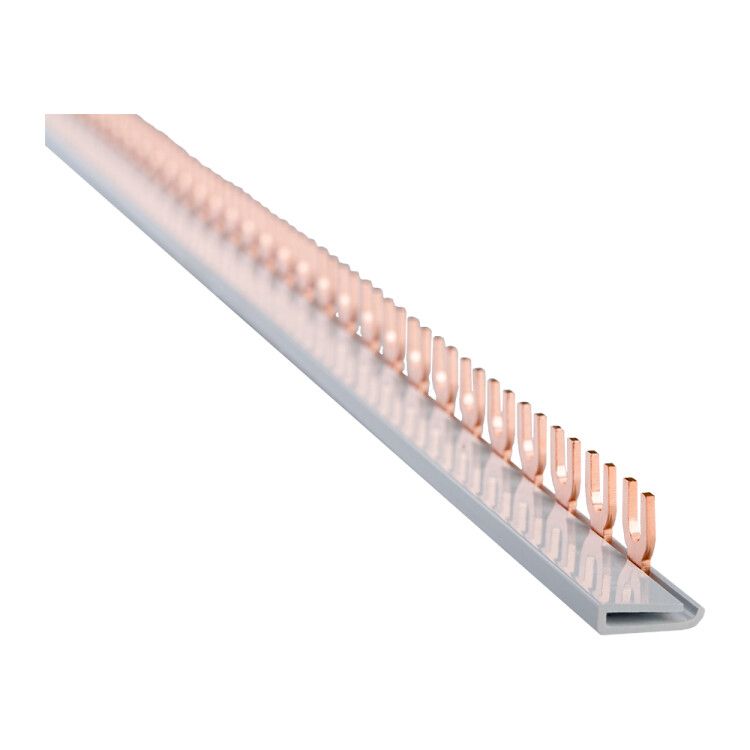

Шина соединительная вилка 1Р 100А длина 1м от КЭАЗ - это медная проводящая пластина в изолирующем корпусе, предназначенная для надёжного параллельного подключения нескольких однополюсных аппаратов к одной фазе сети. Артикул 143244 используется там, где требуется компактное распределение тока до 100 А без использования многожильных кабелей.

Назначение и область применения

Шина соединительная вилка 1Р 100А длина 1м применяется для создания группового подключения однополюсных автоматических выключателей, контакторов, тепловых реле и других устройств в щитах управления. Подходит для сборки силовых щитов в промышленных установках, на конвейерах, насосных станциях и системах автоматизации. Удобна там, где нужно заменить множество перемычек между аппаратами одной фазой.

Технические характеристики

• Количество фаз: 1
• Тип подключения: вилка (штыревые контактные элементы)
• Количество полюсов: 1
• Номинальный ток: 100 А
• Длина: 1 м
• Шаг между контактами: 18 мм
• Максимальное количество подключаемых устройств: 54
• Материал контактов: медь
• Корпус: самозатухающий диэлектрик (не поддерживает горение)
• Стандарт: ГОСТ Р 50827 (МЭК 670)

Совместимость и монтаж

Шина совместима с любыми однополюсными аппаратами, имеющими шаг 18 мм и тип подключения “вилка” - например, автоматическими выключателями серии A9, EA9, S700 и аналогичными. Монтируется на DIN-рейку. Для подключения необходимо вставить штыревые контакты устройства в гнёзда шины. Все контакты находятся под одним потенциалом - важно не допускать перекрестного подключения фаз. Перед установкой убедитесь, что питание отключено.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50827 (МЭК 670) - нормам безопасности для коммутационных устройств. Корпус выполнен из материалов, не поддерживающих горение, что снижает риск распространения пламени при аварийном нагреве. Шина рассчитана на работу в условиях промышленных помещений с классом защиты IP20.

Преимущества

• Замена множества перемычек одной шиной - меньше точек соединения, выше надёжность.
• Высокая плотность подключения: до 54 аппаратов на одном метре.
• Медная шина обеспечивает минимальные потери и нагрев при нагрузке 100 А.
• Фиксация на DIN-рейке позволяет легко собирать и модифицировать щиты.
• Произведён КЭАЗ - проверенный производитель с длительным опытом в НКУ.

Ограничения применения

• Не предназначена для подключения двух- и трёхполюсных устройств - требуются другие шины.
• Не рекомендуется использовать вне закрытых щитов - отсутствует защита от внешнего воздействия.
• Не подходит для переменного тока выше 100 А - возможен перегрев и повреждение.
• Поперечное сечение проводника внутри шины не указано - нельзя использовать её как самостоятельный токоведущий элемент за пределами щита.

Примеры использования

• Подключение 54 однополюсных автоматов в распределительном щите цеха.
• Объединение контакторов в системе управления конвейером по одной фазе питания.
• Распределение фазы L1 между несколькими термореле в системе нагрева.
• Замена старых медных перемычек в уже смонтированных щитах для повышения надёжности.

Практические советы

• Перед монтажом проверьте соответствие шага 18 мм у всех подключаемых аппаратов - не все модели подходят.
• Не затягивайте зажимы слишком сильно - можно повредить пластиковую основу шины.
• Если нужна более длинная цепочка - используйте несколько шин с переходниками; не пытайтесь удлинить одну шину механически.
• Для удобства обслуживания пометьте каждое место подключения маркером или этикеткой.
• Шина 143244 от КЭAZ - часть серии “Средства монтажа, аксессуары НКУ”, поэтому совместима с другими изделиями этой же линейки.
