Шина соединительная типа FORK для 1-ф нагр. 100А 54 мод. EKF PROxima | fork-01-100

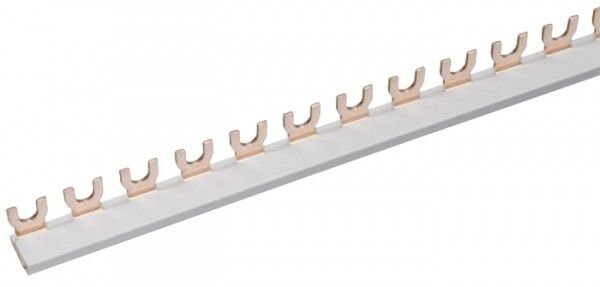

Шина соединительная типа FORK для однофазного нагревателя 100А 54 модуля от EKF (артикул fork-01-100) предназначена для надёжного распределения тока между несколькими однополюсными устройствами в одном ряду. Эта шина используется там, где требуется компактное и безопасное подключение нескольких нагревательных элементов или автоматических выключателей без дополнительных проводов.

Назначение и область применения

Шина FORK применяется для параллельного подключения до 54 однополюсных устройств в одной цепи. Подходит для систем с одним фазовым проводом и рабочим напряжением 230 В. Часто используется в группах однофазных нагревателей, терморегуляторов, тепловых реле и автоматов, установленных в щитах управления. Применяется в промышленном оборудовании, конвейерах, сушильных камерах и системах отопления.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку без перегрева;
• Рабочее напряжение: 230 В переменного тока (AC);
• Количество полюсов: 1 - работает только в однофазной сети;
• Количество модулей: 54 - соответствует стандартному шагу 17,8 мм, что позволяет установить 54 устройства шириной 18 мм;
• Поперечное сечение медной шины: 16 мм2 - обеспечивает минимальные потери и высокую проводимость;
• Материал: лужёная медь (для устойчивости к окислению) и самозатухающий пластик;
• Степень защиты: IP20 - защищает от прикосновений пальцев и крупных предметов, но не от пыли и воды;
• Ток короткого замыкания: 15 000 кА - выдерживает импульсы КЗ без повреждения;
• Импульсное напряжение: 4000 кВ - соответствие требованиям по грозовой защите;
• Диапазон температур: от -40 C до +55 C - работает в холодных и жарких условиях;
• Климатическое исполнение: УХЛ3 - рассчитана на умеренно холодный и влажный климат;
• Способ монтажа: крепится на DIN-рейку через монтажную плату;
• Норматив: IEC 60309-1(1999) - соответствует международным стандартам безопасности.

Совместимость и монтаж

Шина совместима с любыми однополюсными аппаратами, имеющими стандартную посадку на 1 модуль (17,8 мм). Для монтажа шина устанавливается на DIN-рейку, после чего к её контактам подключаются выводы устройств - каждый автомат, контактор или предохранитель вставляется в свою ячейку. Монтажная плата имеет фиксирующие зажимы, которые плотно прилегают к рейке. Нельзя использовать шину с устройствами шириной 1,5 модуля (27 мм) - они не поместятся в 54-модульной версии. Для таких случаев нужна шина с шагом 27 мм и меньшим количеством мест (например, 36–37).

Безопасность и стандарты

Шина выполнена из материалов, не поддерживающих горение, и прошла проверку на устойчивость к импульсным перенапряжениям до 4000 кВ. Соответствует нормам IEC 60309-1, что гарантирует безопасность при работе в промышленных сетях. IP20 не требует герметизации, поэтому шина не предназначена для открытых площадок или сырых помещений без защиты.

Преимущества

• Снижает количество проводов между устройствами - уменьшает риск ошибок при сборке;
• Обеспечивает равномерное распределение тока по всем подключённым устройствам;
• Лужёная медь снижает окисление контактов - увеличивает срок службы;
• Фиксация на DIN-рейке делает монтаж быстрым и не требует сверления;
• Высокая токовая нагрузка (100 А) позволяет применять шину даже для мощных нагревателей.

Ограничения применения

• Не подходит для трёхфазных систем - только для однофазных цепей;
• IP20 исключает использование во влажных, пыльных или наружных условиях без дополнительной защиты;
• Не допускается подключение устройств шириной более 1 модуля (18 мм) - не войдут в посадочные места;
• Не предназначен для частого отключения под нагрузкой - служит для постоянного соединения, а не для коммутации.

Примеры использования

• Групповое питание 54 одинаковых трубчатых электронагревателей в печи;
• Подключение множества тепловых реле в системе контроля температуры;
• Распределение питания на несколько однополюсных автоматов ВА47-100 в распределительном щите;
• Системы автономного отопления с большим числом термостатов.

Практические советы

• Перед монтажом проверьте, чтобы все устройства были точно 1 модуль (17,8 мм) - иначе не встанут;
• Не затягивайте клеммы слишком сильно - можно повредить медную шину или пластиковую основу;
• Если в щите есть вибрация, используйте дополнительные хомуты для фиксации шины;
• Для обслуживания одного устройства - отключите всю цепь, так как шина не имеет разъединителей;
• При использовании в холодных помещениях (до -40 C) убедитесь, что остальные компоненты также рассчитаны на этот диапазон.
