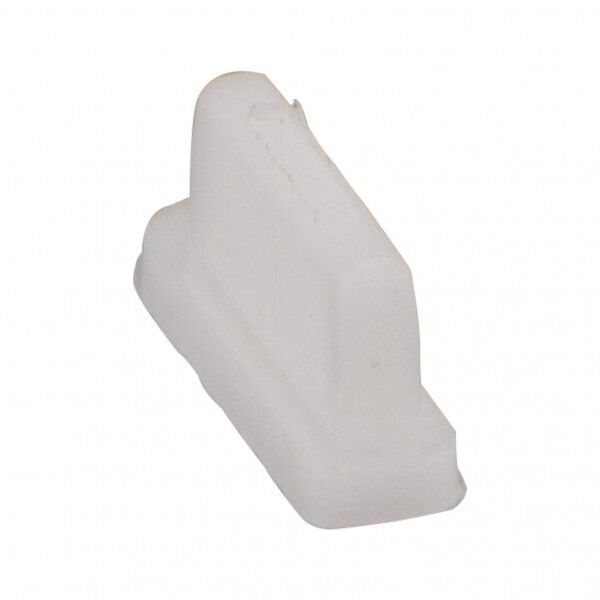

Заглушка на соединительную шину PROxima 1-фазная 100А EKF zh-1f

Заглушка на соединительную шину 1-фазную (упаковка 50 штук) от EKF серии PROxima предназначена для безопасного закрывания свободных контактов на однополюсных шинах, предотвращая случайный доступ к токоведущим частям. Упаковка из 50 штук обеспечивает запас для массового монтажа в распределительных щитах.

Назначение и область применения

Заглушка на соединительную шину 1-фазную (упаковка 50 штук) используется для герметизации неиспользуемых мест на однополюсных соединительных шинах типа FORK или PIN. Применяется в распределительных щитах с модульным оборудованием, где установлены автоматические выключатели, УЗО, дифавтоматы и другие устройства, подключённые через шину. Особенно актуальна при сборке щитов с чередующимися фазами или при замене устройств - позволяет сохранить целостность шины и исключить риск поражения током.

Технические характеристики

• Тип изделия: Заглушка на соединительную шину
• Тип тока: Переменный
• Материал корпуса: Негорючий пластик
• Степень защиты: IP20 - защищает от прикосновений пальцами и твердыми предметами более 12 мм, не защищает от воды
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускает колебания влажности
• Рабочий температурный диапазон: от -40 C до +55 C
• Способ монтажа: Монтажная плата - вставляется в пазы шины, не требует крепления
• Количество в упаковке: 50 штук

Совместимость и монтаж

Заглушка на соединительную шину 1-фазную (упаковка 50 штук) совместима с шинами EKF PROxima с шагом 18 мм и 27 мм. Подходит для шин на 63 А и 100 А, изготовленных из медной или лужёной меди. Устанавливается вручную: просто вставьте заглушку в свободный паз шины до характерного щелчка. Не требуется инструмент. Для правильной установки проверьте, чтобы шина была полностью освобождена от нагрузки перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Материал корпуса - самозатухающий пластик, не поддерживающий горение. Степень защиты IP20 гарантирует, что при нормальной эксплуатации внутри щита человек не сможет случайно задеть токоведущую часть. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для компонентов шинного монтажа.

Преимущества

• Обеспечивает электробезопасность при обслуживании и ремонте щитов
• Не требует инструментов для установки - экономит время при сборке
• Выдерживает экстремальные температуры - надёжна даже в неотапливаемых помещениях
• Подходит для всех типов шин EKF PROxima с шагом 18 и 27 мм
• Упаковка по 50 штук снижает стоимость единицы и удобна для крупных проектов

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна
• Не предназначен для работы с постоянным током
• Не совместим с шинами других производителей, имеющими отличный шаг или форму пазов
• Не следует использовать для закрытия активных контактов - только для свободных позиций после отключения питания

Примеры использования

• Закрытие лишних позиций на шине в щите с автоматическими выключателями ВА47-100
• Формирование изоляционного барьера между фазами при сборке трёхфазного щита с использованием нескольких однополюсных шин
• Защита открытых контактов после демонтажа одного из УЗО в группе
• Использование в промышленных щитах на заводах, в логистических центрах и объектах ЖКХ

Практические советы

• Перед установкой всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Выбирайте заглушку с учётом шага шины: 18 мм - для стандартных модулей, 27 мм - для аппаратов шириной 1,5 модуля
• Храните упаковку в сухом месте - хотя материал устойчив к влаге, длительное воздействие может повредить упаковку
• При замене старых заглушек используйте новые - деформированные элементы могут плохо фиксироваться
• Для больших проектов заказывайте сразу несколько упаковок - расход часто выше ожидаемого из-за потерь при монтаже
