Заглушка на шину PIN 3P 100А шаг 27мм (уп.100шт) IEK YNK51-3-100

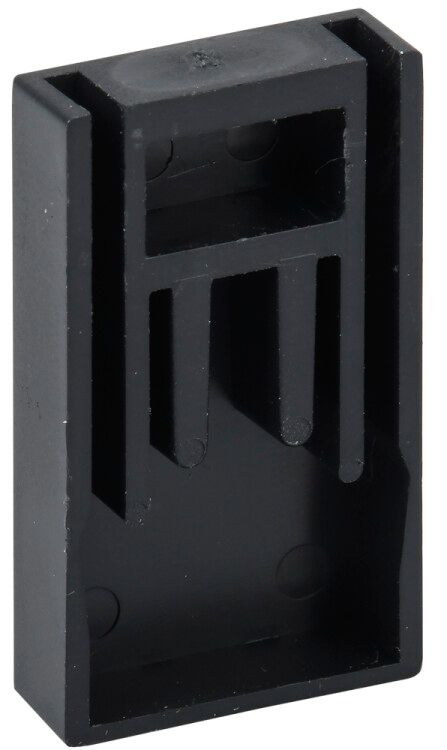

Заглушка для шины PIN 3Р 100А шаг 27 мм от IEK (ИЭК), артикул ynk51-3-100, предназначена для герметизации свободных концов шинопровода, обеспечивая безопасную и надёжную изоляцию неподключённых контактов в распределительных щитах.

Назначение и область применения

Заглушка для шины PIN 3Р 100А шаг 27 мм используется для закрытия неиспользуемых концов трёхфазной шины с шагом 27 мм. Она предотвращает случайное прикосновение к токоведущим частям, защищает от попадания пыли и сторонних предметов. Применяется в комплектации шинопроводов, к которым подключаются автоматические выключатели (ВА), дифференциальные автоматы (АД), выключатели дифференциального тока (ВД) и выключатели нагрузки (ВН). Особенно актуальна для систем, где используются устройства шириной, кратной полутора модулям - например, в промышленных и коммерческих щитах.

Технические характеристики

• Номинальный ток: 100 А (допустимо использование при 125 А при правильном расположении вводного автомата по центру шины)
• Номинальное напряжение: 380 В
• Тип изделия: заглушка для шинопровода
• Шаг шины: 27 мм - соответствует полуторамодульной установке аппаратов
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли в значительных количествах
• Материал корпуса: термостойкий пластик
• Рабочий температурный диапазон: от -45 C до +40 C

Совместимость и монтаж

Заглушка совместима исключительно с шинопроводами типа PIN с шагом 27 мм. Устанавливается на конце шины путём плотного вдавливания до фиксации - зажимы внутри заглушки обеспечивают механическую устойчивость. Не требует инструментов. Подходит только для трёхфазных (3P) шин. Боковые заглушки для этой модели не предусмотрены - они выпускаются отдельно для других типов шин. Не применяется с шинами шагом 18 мм - они имеют другую геометрию контактных площадок.

Безопасность и стандарты

Заглушка выполнена в соответствии с требованиями к изоляции и механической прочности для оборудования класса IP20. Материал корпуса не поддерживает горение и устойчив к воздействию нормальных условий эксплуатации. Соответствует общим нормам безопасности для внутренней установки в электроустановках до 1000 В переменного тока.

Преимущества

• Обеспечивает безопасную изоляцию открытых контактов - снижает риск поражения током и КЗ
• Упрощает сборку щита: позволяет легко завершить монтаж шинопровода без лишних проводов
• Высокая механическая устойчивость - не выпадает при вибрациях и обычных нагрузках
• Не требует обслуживания и замены при нормальной эксплуатации

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP20 не защищает от влаги и пыли
• Не работает с шинами шагом 18 мм - отличается формой и размером контактов
• Не допускается применение при температурах выше +40 C - возможна деформация материала
• Не следует использовать в средах с высокой запылённостью, агрессивными химическими веществами или постоянным воздействием влаги

Примеры использования

• Закрытие последнего свободного места в шинопроводе после установки трёх автоматических выключателей
• Финишная деталь в щите управления конвейера с полуторамодульными устройствами
• Изоляция конца шины в распределительном щите торгового центра, где часть модулей ещё не задействованы

Практические советы

• Перед установкой проверьте, что шина имеет именно шаг 27 мм - иначе заглушка не зафиксируется
• Если планируете увеличить ток до 125 А, убедитесь, что вводной автомат установлен точно по центру шины - так равномернее распределяется тепловая нагрузка
• Не используйте заглушку как элемент крепления - она не рассчитана на механические усилия
• При необходимости закрыть несколько концов - заказывайте заглушки одной партией, чтобы гарантировать одинаковый цвет и качество материалов
• Для защиты от пыли и влаги в условиях повышенной влажности - используйте дополнительные кожухи или герметизирующие рампы, а не полагайтесь только на эту заглушку
