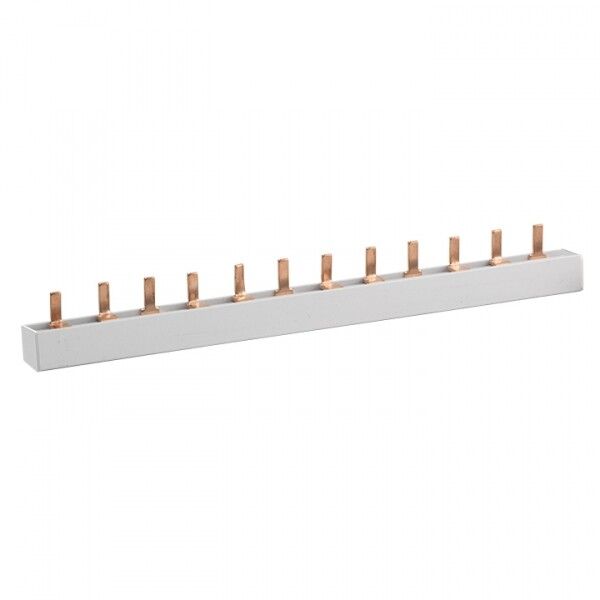

Шина соединительная типа PIN для трехфазной нагрузки 63А 12 модулей PROxima - pin-03-63-12 EKF

Шина соединительная типа PIN для трехфазной нагрузки 63А 12 модулей PROxima от EKF предназначена для надёжного распределения трёхфазного тока до 63 А между автоматическими выключателями в щитовой. Эта шина обеспечивает быстрый и безопасный монтаж в компактных распределительных устройствах, особенно когда требуется подключение нескольких устройств на одной фазе.

Назначение и область применения

Шина соединительная типа PIN для трехфазной нагрузки 63А 12 модулей PROxima используется для создания параллельных соединений между автоматическими выключателями в распределительных щитах. Подходит для трёхфазных систем с напряжением до 400 В. Применяется в промышленных, коммерческих и жилищных объектах - например, в щитах управления насосными станциями, конвейерами, HVAC-системами и группах освещения.

Технические характеристики

• Номинальный ток: 63 А - способна длительно проводить ток до этого значения без перегрева;
• Количество полюсов: 3 - соответствует трёхфазной сети L1, L2, L3;
• Рабочее напряжение: 400 В - рассчитана на использование в сетях 400/230 В;
• Импульсное напряжение: 4000 кВ - обеспечивает устойчивость к высоковольтным скачкам (например, от грозовых разрядов);
• Короткозамыкательная способность: 12 000 кА - сохраняет целостность при аварийных токах КЗ;
• Поперечное сечение контактов: 10 мм2 - достаточное для передачи тока 63 А без потерь;
• Шаг между контактами: 17,8 мм - совместим с типичным шагом DIN-рейки и модульными автоматами;
• Количество модулей: 12 - занимает 12 стандартных модулей (по 17,5 мм каждый) на DIN-рейке;
• Максимальное количество подключаемых устройств: 4 - позволяет соединить до четырёх однополюсных или трёхфазных автоматов;
• Изоляция: да - корпус выполнен из самозатухающего диэлектрика, предотвращающего пробой и возгорание;
• Тип подключения: штырь (PIN) - контакты в виде металлических штырьков, которые вставляются в клеммы автоматических выключателей.

Совместимость и монтаж

Шина соединительная типа PIN для трехфазной нагрузки 63А 12 модулей PROxima совместима с автоматическими выключателями EKF PROxima и другими устройствами, имеющими стандартную посадку под штыревые контакты с шагом 17,8 мм. Устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно вставить шину в клеммы автоматов - зажимать болтами не требуется. Обязательно проверьте соответствие глубины посадочных отверстий в автоматах - они должны принимать штыри без усилия. Не используйте с устройствами других серий, если не указано совместимое подключение.

Безопасность и стандарты

Шина соединительная типа PIN для трехфазной нагрузки 63А 12 модулей PROxima соответствует требованиям ГОСТ IEC 60947-7-1 и имеет класс защиты IP20. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующему корпусу. Материал корпуса не поддерживает горение - повышает пожаробезопасность щита. Номинальное импульсное напряжение 4000 кВ гарантирует работу даже при кратковременных перенапряжениях.

Преимущества

• Ускоряет сборку щита - вместо множества перемычек используется одна шина;
• Снижает риск ошибок при подключении - все фазы уже правильно распределены;
• Экономит место - компактная конструкция освобождает пространство на DIN-рейке;
• Обеспечивает равномерный ток во всех фазах - снижает вероятность перегрузки одного из полюсов;
• Не требует инструментов для установки - просто вставляется в клеммы.

Ограничения применения

• Подходит только для автоматов с штыревыми клеммами - не работает с винтовыми или зажимными клеммами без адаптеров;
• Максимум 4 устройства - нельзя использовать для подключения более чем 4 автоматов; если нужно больше - применяйте несколько шин или другие решения;
• Не предназначен для работы вне помещений - не защищён от влаги и пыли (IP20);
• Не рекомендуется применять в цепях с постоянным током выше 400 В - оптимизирована для переменного тока 50 Гц;
• Не допускается механическая деформация - изгиб или давление на шину может нарушить контакт.

Примеры использования

• Щит освещения в офисе: три фазы, четыре группы светильников - каждая группа на своём автомате, соединённых через эту шину;
• Промышленный щит управления: три двигателя по 15 кВт, каждый на отдельном автомате, питание от общей шины;
• Жилой дом: распределение трёхфазного входа на автоматы УЗО и дифавтоматов в этажном щите.

Практические советы

• Перед монтажом убедитесь, что все автоматы находятся в одном ряду и имеют одинаковый шаг 17,8 мм - иначе шина не встанет;
• Проверьте, чтобы штыри полностью вошли в клеммы - слабый контакт вызывает нагрев и выход из строя;
• Не используйте шину для подключения мощных потребителей свыше 63 А - она не рассчитана на большие токи;
• При необходимости удлинения цепи - используйте две шины с переходником, а не скручивайте провода;
• После монтажа проведите термографический контроль - найдите возможные точки перегрева на контактах.
