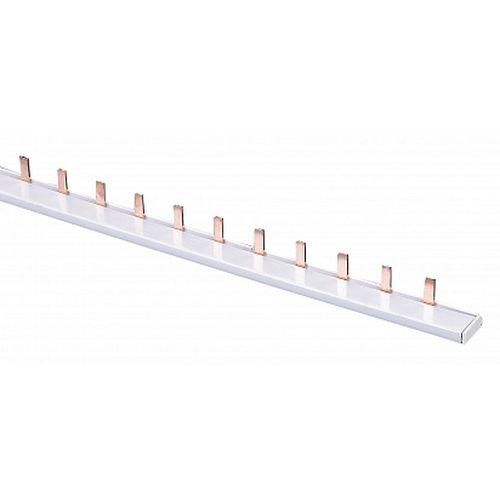

Шина соединительная типа PIN 3P 63А L=1000мм (R) | 811002 CHINT

Шина соединительная типа PIN 3P 63А, длина 1000 мм (R) от бренда CHINT (арт. 811002) используется для надёжного электрического соединения автоматических выключателей и других модульных устройств в распределительных щитах. Эта шина обеспечивает коммуникацию между трёхфазными цепями без необходимости прокладки отдельных проводов.

Назначение и область применения

Шина соединительная типа PIN 3P 63А, длина 1000 мм (R) применяется для создания быстрого и безопасного электрического соединения между модульными устройствами в щитах управления. Подходит для установки в компактных распределительных устройствах с использованием автоматических выключателей, УЗО, переключателей и других элементов стандарта DIN 43880. Часто встречается в системах жилищного, промышленного и коммерческого электрооборудования.

Технические характеристики

• Номинальный ток: 63 А - позволяет передавать нагрузку без перегрева при длительной работе
• Номинальное напряжение: 400 В - рассчитана на использование в трёхфазных сетях 230/400 В
• Количество полюсов: 3 - соответствует трёхфазному подключению L1, L2, L3
• Тип подключения: штырь (PIN) - обеспечивает механическую фиксацию и электрический контакт через гнёзда модульных устройств
• Длина: 1000 мм - покрывает 18 модулей с шагом 18 мм
• Количество модулей: 18 - совместима с устройствами шириной 18 мм каждый
• Изолированная конструкция - снижает риск замыкания между полюсами
• Сечение контактов: 10–16 мм2 - оптимально для медных проводников стандартных сечений
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого корпуса

Совместимость и монтаж

Шина соединительная типа PIN 3P 63А, длина 1000 мм (R) совместима с любыми модульными устройствами, имеющими штыревые контакты и стандартную ширину 18 мм. Примеры: автоматы серии NXB-63, УЗО, дифференциальные автоматы, контакторы с аналогичным типом входов.

Монтаж выполняется путём вставления шины в гнёзда всех трёхполюсных устройств, расположенных последовательно на DIN-рейке. Каждый полюс шины подключается к своему выходу автомата - L1, L2, L3. Для правильной установки убедитесь, что все устройства установлены точно по одной линии и плотно зафиксированы на рейке. Нельзя использовать шину с устройствами шириной 27 мм - они не будут иметь доступ к контактам.

Безопасность и стандарты

Шина выполнена из меди с антикоррозийным покрытием и изолирована термостойким пластиком. Соответствует требованиям IEC 60947-7-1 для соединителей модульной аппаратуры. Хотя степень защиты IP00 не предохраняет от внешнего воздействия, её применение внутри закрытых щитов полностью соответствует нормам безопасности.

Преимущества

• Устраняет необходимость вручную соединять провода между автоматами - экономит время при сборке
• Обеспечивает более надёжный контакт, чем многожильные перемычки
• Снижает вероятность ошибочного подключения благодаря цветовой и пространственной разметке полюсов
• Не требует дополнительных клемм или зажимов - работает сразу после установки
• Поддерживает высокую плотность компоновки - идеальна для малогабаритных щитов

Ограничения применения

• Не предназначен для использования вне закрытых электрических щитов - отсутствие степени защиты IP выше IP00 делает её опасной при открытой эксплуатации
• Не совместима с устройствами шириной 27 мм - невозможно достать до контактов
• Не рекомендуется для цепей постоянного тока - рассчитана исключительно на переменный ток 50/60 Гц
• Не допускается перегрузка свыше 63 А - превышение вызывает нагрев и повреждение контактов

Примеры использования

• Сборка трёхфазного распределительного щита с 18 автоматами для питания оборудования на предприятии
• Подключение группы УЗО в жилом доме - три фазы с защитой по каждой
• Электроустановка в офисном помещении с несколькими группами освещения и розеток
• Системы управления станками, где требуется равномерное питание трёх фаз по всем модулям

Практические советы

• Перед установкой проверьте, чтобы все устройства были одинакового типа и имели штыревые контакты - не подходят модели с вилочными (FORK) входами
• Убедитесь, что шаг между устройствами составляет ровно 18 мм - даже небольшое смещение может помешать контакту
• Не используйте эту шину для подключения нулевых или защитных проводников - она предназначена только для фазных линий
• При замене одного из автоматов - отключите питание и осторожно извлеките шину, чтобы не деформировать контакты
• Для длинных рядов устройств можно использовать несколько шин, соединённых параллельно - но только при соблюдении условий равномерной нагрузки
