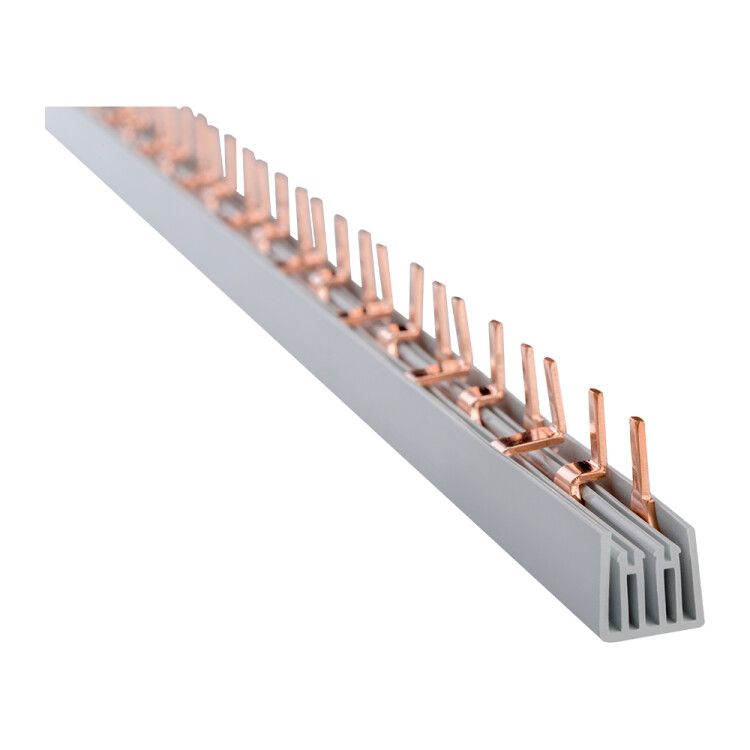

Шина соединительная PIN(штырь)-3Р-63А-(дл.1м) | 143234 КЭАЗ

Шина соединительная штырь 3Р 63А длина 1м от КЭАЗ - это надёжный элемент для распределения тока между несколькими автоматическими выключателями или контакторами в щитовой. Артикул 143234 предназначен для компактного и безопасного подключения трёхфазных нагрузок до 63 А, особенно удобен при сборке щитов по принципу “сверху вниз”.

Назначение и область применения

Шина соединительная штырь 3Р 63А длина 1м используется для параллельного подключения нескольких трёхполюсных аппаратов - например, автоматических выключателей, контакторов или тепловых реле - в одном ряду. Применяется в силовых щитах управления, распределительных устройствах, на производствах и объектах ЖКХ. Подходит для систем, где требуется минимизация количества проводов и повышение надёжности соединений.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который можно передавать через шину без перегрева;
• Количество полюсов: 3 - соответствует трёхфазной сети L1, L2, L3;
• Тип подключения: штырь (pin) - устройства подключаются путём вставки клемм в гнёзда шины;
• Шаг между контактами: 18 мм - стандартизованный интервал, совместимый с большинством модульных аппаратов;
• Длина: 1 м - позволяет разместить до 54 подключаемых устройств;
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и устойчивость к нагреву;
• Корпус: самозатухающий диэлектрик - не поддерживает горение, защищает от случайных замыканий;
• Способ монтажа: сверху - устройства крепятся на DIN-рейку, а их клеммы опускаются сверху на шину;
• Нормативный документ: ГОСТ Р 50827 (МЭК 670) - соответствие требованиям безопасности и надёжности.

Совместимость и монтаж

Шина совместима с любыми трёхполюсными аппаратами, имеющими стандартную штыревую клемму с шагом 18 мм. Это включает автоматы серии ABB S200, Schneider Easy9, IEK, КЭАЗ и другие. Для установки:

• Закрепите шину на DIN-рейке рядом с аппаратурой;
• Подключите питание к одному из крайних входных контактов шины - остальные будут получать ток по внутренним медным пластинам;
• Вставьте клеммы каждого автомата вертикально сверху в соответствующие гнёзда - зажим происходит механически;
• Не допускайте перекосов при вставке - это снижает контактное давление и увеличивает риск нагрева.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50827 (МЭК 670), что гарантирует испытанную термическую и электрическую прочность. Корпус выполнен из материалов, не поддерживающих горение, и рассчитан на работу в условиях повышенной плотности оборудования. Шина не требует дополнительной защиты от внешнего воздействия - её корпус уже обеспечивает изоляцию и предотвращает случайное прикосновение к токоведущим частям.

Преимущества

• Снижение числа проводов - вместо множества перемычек используется одна шина;
• Ускорение монтажа - подключение занимает секунды, не требует пайки или затяжки болтов;
• Высокая надёжность - металлический контакт с большой площадью поверхности меньше подвержен окислению и нагреву;
• Лёгкая диагностика - каждый полюс доступен визуально, легко проверить целостность цепи;
• Стандартный шаг 18 мм - совместимость с широким спектром аппаратов без адаптеров.

Ограничения применения

• Не предназначена для переменного тока выше 63 А - превышение вызывает перегрев и выход из строя;
• Не работает с однофазными или четырёхполюсными устройствами без дополнительных решений - для них нужны другие типы шин;
• Не рекомендуется использовать вне закрытых щитов - открытое расположение повышает риск механического повреждения;
• Поперечное сечение проводника внутри шины не указано - нельзя использовать для расчета потерь напряжения; для точных расчётов обращайтесь к производителю.

Примеры использования

• Щит управления насосной станцией - три насоса запитаны от одного ввода через эту шину;
• Производственный конвейер - несколько контакторов управления двигателями подключены параллельно;
• Распределительный щит жилого дома - групповые автоматы освещения и розеток подсоединены к одной фазе через шину;
• Автоматизация HVAC - система вентиляции с тремя двигателями, управляемыми через один вводной автомат.

Практические советы

• Перед монтажом проверьте, чтобы все подключаемые аппараты имели именно штыревые клеммы с шагом 18 мм - иначе они не войдут;
• Не используйте шину для подключения устройств с разным номиналом тока - лучше применять отдельные шины для каждой группы;
• При сборке щита с большим количеством аппаратов - начинайте подключение с крайнего полюса, чтобы избежать перекосов;
• Обязательно пометьте каждую фазу на шине - это упрощает обслуживание и исключает ошибки при ремонте;
• Шина 143234 от КЭАЗ идеально сочетается с другими изделиями серии «Средства монтажа, аксессуары НКУ» - собирайте всю систему из одного бренда для гарантированной совместимости.
