Шина соединительная типа PIN (штырь) 3P 63А луженые (1м) | YNS21-3-063-N IEK

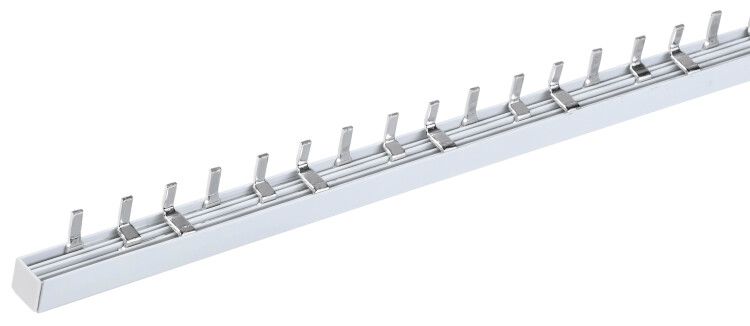

Шина соединительная типа PIN (штырь) 3P 63А луженые (длина 1 м) от IEK предназначена для надёжного распределения тока между группой автоматических выключателей в щитовой. Благодаря лужёным контактам и жёсткой конструкции, эта шина обеспечивает устойчивое соединение даже в условиях повышенной влажности и частых перегрузок.

Назначение и область применения

Шина соединительная типа PIN (штырь) 3P 63А луженые (длина 1 м) используется для параллельного подключения трёхполюсных автоматических выключателей в распределительных щитах. Применяется там, где требуется компактное, быстрое и безопасное соединение нескольких устройств без использования проводов - например, в промышленных щитах, на конвейерах, в системах управления оборудованием. Подходит для установки в щитах с модульными автоматами стандарта DIN.

Технические характеристики

• Количество фаз: 3 (трёхфазная система)
• Номинальный ток: 63 А - постоянная рабочая нагрузка
• Кратковременно выдерживаемый ток: 12 кА - способна выдерживать токи короткого замыкания до 12 тысяч ампер без повреждений
• Поперечное сечение: 182 мм2 - обеспечивает минимальные потери и нагрев при максимальном токе
• Шаг контактов: 18 мм - соответствует стандартному шагу модульных автоматов
• Покрытие: лужёное - снижает окисление, улучшает проводимость и долговечность контактов
• Изоляция: есть - изолированные участки предотвращают случайные замыкания между фазами
• Импульсное напряжение: 4 кВ - защищена от кратковременных скачков напряжения
• Длина: 1 метр - позволяет соединить до 5–7 модулей в зависимости от расположения выключателей

Совместимость и монтаж

Шина совместима с любыми модульными автоматическими выключателями, имеющими стандартную посадку типа PIN (штырь) с шагом 18 мм. Монтаж выполняется путём вставления штырей шины в гнёзда автоматов - без инструментов. Убедитесь, что все автоматы находятся в одном ряду и имеют одинаковый тип клемм. Шина не требует затяжки болтов - контакт формируется при плотном введении. Для лучшей передачи тока рекомендуется использовать её с автоматами того же бренда (например, IEK), чтобы гарантировать точное соответствие геометрии контактов.

Безопасность и стандарты

Шина соединительная типа PIN (штырь) 3P 63А луженые (длина 1 м) соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Лужёное покрытие и изоляция обеспечивают защиту от поражения током и короткого замыкания. Наличие импульсного напряжения 4 кВ гарантирует работу в сетях с возможностью коммутационных перенапряжений.

Преимущества

• Уменьшение числа соединений - вместо множества проводов одна шина заменяет до 6–8 проводных соединений
• Высокая надёжность контакта - лужёные поверхности не окисляются, сохраняют низкое переходное сопротивление
• Экономия времени при сборке - монтаж занимает минуты, не требует пайки или крепления
• Чёткая визуальная диагностика - легко определить, какие автоматы подключены, а какие - нет
• Защита от перекоса - жёсткая конструкция исключает смещение контактов при вибрации

Ограничения применения

• Не применяется для однофазных цепей - только для трёхфазных систем
• Максимальный ток 63 А - нельзя использовать с автоматами выше этого значения
• Подходит только для автоматов с штыревыми клеммами; не совместима с винтовыми или зажимными клеммами
• Не предназначен для открытой установки вне щита - работает только в закрытых распределительных устройствах
• Длина 1 м ограничивает количество подключаемых автоматов - при большом количестве устройств потребуется несколько шин или удлинители

Примеры использования

• Щит управления насосной станцией - три автомата на каждую фазу двигателя
• Производственный конвейер - группа автоматов защиты двигателей в одной линии
• Освещение торгового зала - три группы освещения, управляемые отдельными автоматами
• Щит АВР - распределение питания между основным и резервным источником через три полюса

Практические советы

• Перед установкой проверьте, что все автоматы полностью вставлены в рейку - слабый контакт вызывает нагрев
• Не используйте шину с автоматами других производителей, если не уверены в соответствии шага 18 мм и глубины посадки
• При необходимости соединить более 7 автоматов - используйте две шины с перемычкой или рассмотрите вариант с медной шиной с клеммами
• Проверяйте температуру шины после первого запуска - если она сильно нагревается, возможно, плохой контакт или превышение тока
• Храните шину в сухом месте - хотя покрытие лужёное, длительное воздействие влаги может повредить изоляцию
