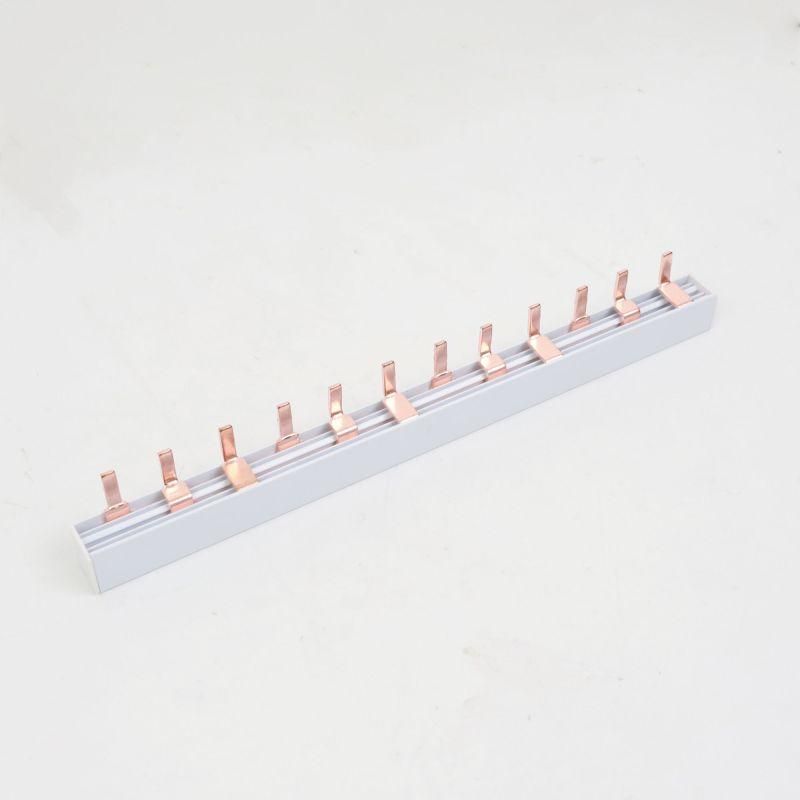

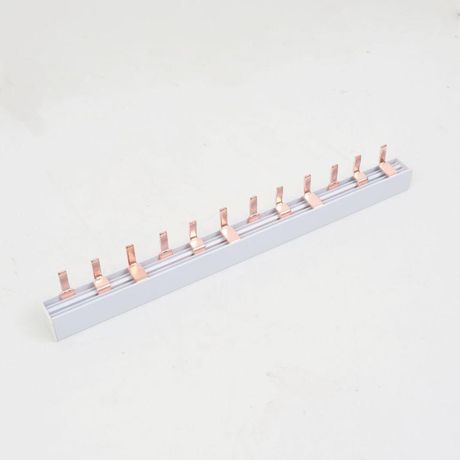

Соединительная шина BBS-MD63 типа PIN, 3 полюса, 18 присоединений, для модульной аппаратуры - BBS-MD63P-3P18 ДКС

Соединительная шина типа PIN, 3 полюса, 18 присоединений, для модульной аппаратуры BBS-MD63, YON max, DKC обеспечивает компактное и надёжное распределение тока между автоматическими выключателями серии YON max. Применяется в щитах управления и распределительных устройствах, где требуется одновременное подключение до 54 модулей.

Назначение и область применения

Эта шина предназначена для создания электрических связей между модульными автоматическими выключателями BBS-MD63, YON max, DKC в одном ряду. Она позволяет отказаться от множества проводов, ускорить сборку щита и повысить надёжность соединений. Подходит для установки в бытовые, коммерческие и промышленные распределительные щиты - например, в квартирах, офисах, торговых центрах и зданиях социальной инфраструктуры.

Технические характеристики

• Тип подключения: штыревой (Pin) - совместим с контактами модулей серии YON max
• Количество полюсов: 3 - соответствует трёхфазным системам 400 В
• Количество контактов: 18 - даёт возможность подключить до 18 модулей на один полюс
• Номинальный ток: 63 А - выдерживает постоянную нагрузку каждого автомата в пределах этого значения
• Рабочее напряжение: до 400 В переменного тока
• Импульсное напряжение: 4 кВ - защищает от скачков напряжения
• Условный ток короткого замыкания: 15 кА - способна передавать ток КЗ без повреждения
• Поперечное сечение проводника: 10 мм2 - оптимально для токов до 63 А
• Шаг между контактами: 18 мм - стандартизованный шаг для модульной аппаратуры
• Общее количество подключаемых устройств: 54 - три полюса × 18 контактов = 54 места для автоматов
• Изоляция: есть - все элементы изолированы, безопасно при работе под напряжением

Совместимость и монтаж

Шина совместима исключительно с автоматическими выключателями серии YON max, имеющими штыревые контакты. Устанавливается в DIN-рейку стандартной ширины 35 мм. Для монтажа достаточно вставить шину в гнёзда всех автоматов в ряду - она фиксируется механически без дополнительных креплений. Нельзя использовать с другими сериями, даже от DKC, если они имеют другой тип контактов (например, винтовые или зажимные).

Безопасность и стандарты

Соединительная шина BBS-MD63, YON max, DKC изготовлена из материалов, соответствующих требованиям безопасности для электроустановок. Изоляция выполнена из армированного стекловолокном полиамида - материал устойчив к нагреву, возгоранию и механическим воздействиям. Соответствует нормам IEC 60947-7-1 для соединительных шин. Обеспечивает класс защиты IP20 внутри щита.

Преимущества

• Уменьшает число проводов в щите - снижает риск ошибок при монтаже
• Позволяет собирать щиты быстрее - особенно при большом количестве автоматов
• Повышает надёжность соединений - металлический контакт более устойчив к окислению, чем винтовые зажимы
• Поддерживает максимальную плотность компоновки - 54 модуля на одной шине
• Совместима с огнестойкими и ударопрочными автоматами YON max - вся система работает как единый блок

Ограничения применения

• Не применяется вне щитов - не имеет внешней защиты, не рассчитана на открытую установку
• Не подходит для однофазных систем с меньшим числом полюсов - требует заполнения всех трёх полюсов
• Не используется с автоматами других серий - даже если они имеют аналогичный ток (например, BBS-MD32 или другие модели DKC)
• Максимальный ток 63 А - нельзя применять для автоматов выше этого значения
• Не предназначен для частого отключения/включения - служит только для постоянного соединения

Примеры использования

• Щит этажный в многоквартирном доме: 18 автоматов на каждую фазу - 54 модуля на одну шину
• Распределительный щит торгового центра: группировка освещения, розеток и оборудования по фазам через шину
• Автоматизированный участок производства: питание нескольких станков от одного контура с использованием YON max

Практические советы

• Перед монтажом проверьте, что все автоматы серии YON max установлены точно на одном уровне - шина должна легко входить во все гнёзда
• Не используйте шину для подключения мощных потребителей свыше 63 А - выбирайте отдельные кабельные ответвления
• При необходимости замены одного автомата - отключите питание всей группы, чтобы избежать случайного замыкания
• Для больших щитов (>54 модулей) используйте несколько шин параллельно - не пытайтесь удлинить её самодельными перемычками
• Проверяйте соответствие номера артикула bbs-md63p-3p18 при заказе - это единственный вариант шины для этой серии
