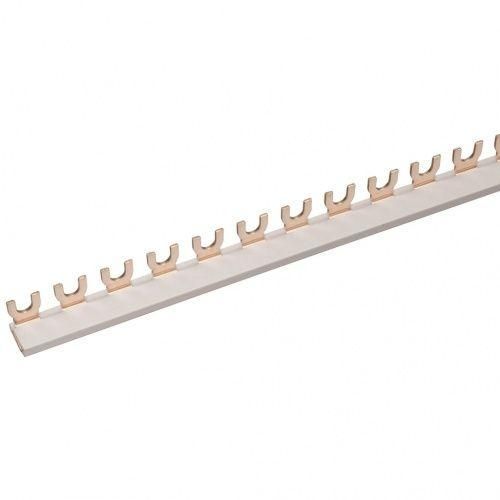

Шина соединительная типа FORK 3P 63А L=1000мм (R) | 811010 CHINT

Шина соединительная типа FORK 3-полюсная, 63 А, длина 1000 мм, разъемная от бренда CHINT (артикул 811010) обеспечивает надёжное распределение тока между автоматическими выключателями и другим модульным оборудованием в щитах с шагом 18 мм. Подходит для сборки силовых цепей в условиях постоянной нагрузки.

Назначение и область применения

Эта шина используется для создания электрических соединений между модульными устройствами в распределительных щитах. Применяется в системах с напряжением до 400 В переменного тока частотой 50–60 Гц. Особенно удобна при установке нескольких автоматических выключателей, УЗО или дифференциальных автоматов, где требуется минимизация количества проводов и повышение надёжности соединений.

Технические характеристики

• Номинальный ток: 63 А - позволяет передавать значительную мощность без перегрева;
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 230/400 В;
• Количество полюсов: 3 - соответствует трёхфазному подключению L1, L2, L3;
• Тип подключения: FORK (вилка) - защёлкивается на выводах модульных аппаратов без инструментов;
• Длина: 1000 мм - покрывает 18 модулей с шагом 18 мм;
• Изолированная конструкция - снижает риск КЗ и поражения током при обслуживании;
• Максимальное количество подключаемых устройств: 18 - каждый полюс имеет 18 точек подключения;
• Сечение контактов: совместимо с проводами 10–16 мм2 - оптимально для входящих и выходящих кабелей;
• Степень защиты: IP00 - не защищена от внешних воздействий, устанавливается внутри закрытого щита;
• Режим работы: продолжительный - работает постоянно без перерывов.

Совместимость и монтаж

Шина совместима с любыми модульными устройствами, имеющими стандартные контактные площадки под тип FORK (например, автоматы серии NB1, NBE, C60N от CHINT и аналоги других производителей с тем же форматом выводов). Монтируется на DIN-рейку в щите. Для подключения достаточно вставить шину в гнёзда на верхней части автоматов - зажим происходит механически. Нельзя использовать с устройствами, имеющими штыревые (PIN) контакты - они требуют другой шины.

Безопасность и стандарты

Шина выполнена из медного сплава с высокой проводимостью и изолирующим корпусом из самозатухающего пластика. Соответствует требованиям IEC 60947-7-1 для соединительных шин. Отсутствие степени защиты IP выше IP00 означает, что её нельзя устанавливать вне электрошкафа - открытый доступ к контактам создаёт опасность поражения током.

Преимущества

• Ускоряет сборку щита - вместо десятков перемычек одна шина заменяет все;
• Снижает риск ошибочного подключения - фиксация в гнёздах исключает перепутывание фаз;
• Обеспечивает равномерное распределение тока по всем полюсам;
• Легко демонтировать и заменить - не требует отсоединения всех проводов;
• Изолированный корпус предотвращает случайные замыкания между фазами.

Ограничения применения

• Не подходит для однофазных цепей - для них нужна 1P или 2P шина;
• Не применяется в устройствах с шагом 27 мм - только для 18 мм;
• Не допускается использование вне закрытых щитов из-за IP00;
• Не рекомендуется для токов выше 63 А - возможен перегрев и деформация контактов;
• Не совместима с устройствами, использующими штыревую (PIN) систему подключения.

Примеры использования

• Сборка трёхфазного вводного автомата + три УЗО + несколько групповых автоматов в жилом доме;
• Подключение питания к нескольким двигателям через контакторы в промышленном щите;
• Распределение фаз между преобразователями частоты и терморегуляторами на конвейере;
• Создание распределительной группы в щите управления насосной станцией.

Практические советы

• Перед монтажом проверьте, чтобы все автоматы были установлены точно по одной линии - смещение даже на 1 мм может помешать защёлкиванию;
• Убедитесь, что сечение подключаемых кабелей находится в диапазоне 10–16 мм2 - меньшие провода плохо фиксируются, большие - не помещаются в клеммы;
• При использовании в щитах с большим количеством устройств - комбинируйте эту шину с однополюсными для нулевых и PE-проводников;
• Не затягивайте кабели слишком сильно - это может повредить внутренние контакты шины;
• При ремонте или замене одного автомата - отключите питание, затем просто выньте шину и установите новое устройство.
