Шина для выключателя авт. ВВ301 LS Electric 70211413005 LSIS

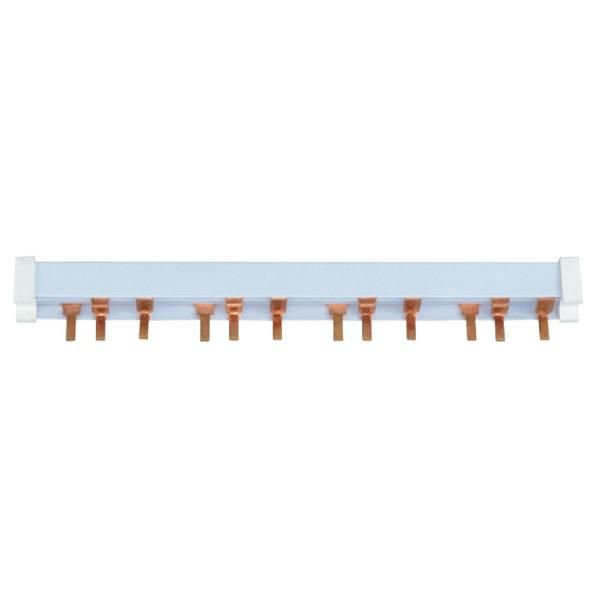

Шина для 3-полюсного автоматического выключателя ВВ301 - это надёжная распределительная шинка от LS Electric, предназначенная для коммутирования трёхфазных цепей с номинальным током до 63 А. Артикул 70211413005 обеспечивает безопасное и компактное соединение нескольких автоматических выключателей ВВ301 в одном ряду, исключая необходимость прокладки отдельных проводов.

Назначение и область применения

Шина для 3-полюсного автоматического выключателя ВВ301 используется для параллельного подключения трёхфазных автоматов в щитах управления. Применяется там, где требуется уменьшить количество проводов, повысить надёжность соединений и ускорить монтаж. Подходит для установки в распределительных щитах на объектах промышленной автоматизации, энергообеспечении, системах вентиляции и конвейерных линиях.

Технические характеристики

• Номинальное напряжение: 415 В - работает в сетях переменного тока до 415 В между фазами.
• Номинальный ток: 63 А - рассчитана на постоянную нагрузку до 63 ампер на каждую фазу.
• Количество контактов: 3 - три отдельных шины для L1, L2, L3.
• Поперечное сечение: 25 кв.мм - достаточное сечение для минимизации нагрева при максимальном токе.
• Величина шага: 17.8 мм - расстояние между центрами контактных отверстий, соответствует стандартному шагу автоматов ВВ301.
• Тип подключения: штырь - автоматы вставляются штырями в гнёзда шины, без болтовых соединений.
• Номинальное импульсное напряжение: 400 кВ - способна выдерживать высоковольтные скачки, такие как перенапряжения от молний или коммутаций.
• Условный номинальный ток короткого замыкания: 10 кА - гарантирует сохранение целостности при КЗ до 10 килоАмпер.
• Изолированная конструкция - все токоведущие части закрыты изоляцией, снижает риск случайного прикосновения.
• Подходит для подключения до 55 автоматов - позволяет собирать длинные ряды в одном щите без потери надёжности.

Совместимость и монтаж

Шина для 3-полюсного автоматического выключателя ВВ301 совместима **только** с автоматическими выключателями серии ВВ301 от LS Electric / LSIS. Установка происходит путём вставки нижних штырей автомата в соответствующие гнёзда шины. Монтаж требует точного выравнивания - каждый автомат должен полностью войти до упора. Для удобства сборки рекомендуется использовать специальные зажимы или фиксаторы, чтобы предотвратить смещение при затяжке. Шина крепится к DIN-рейке через стандартные защёлки, расположенные по бокам.

Безопасность и стандарты

Шина для 3-полюсного автоматического выключателя ВВ301 выполнена в соответствии с требованиями IEC 60947-7-1 и IEC 60947-2. Изолированная конструкция соответствует классу защиты IP20. Наличие изоляции и высокой пробивной прочности (400 кВ) делает её безопасной для работы в условиях повышенной влажности и запылённости внутри щита. Не предназначена для открытой установки вне корпуса.

Преимущества

• Снижает количество проводов на 70–80% по сравнению с традиционной разводкой.
• Увеличивает скорость монтажа - подключение 55 автоматов занимает минуты вместо часов.
• Обеспечивает равномерное распределение тока между всеми фазами.
• Меньше точек соединения - меньше вероятности окисления, перегрева и отказа.
• Изолированный корпус снижает риск поражения током при обслуживании.

Ограничения применения

• Не совместима с автоматами других серий - даже аналогичными 3-полюсными моделями от других брендов.
• Не предназначена для внешней установки - не имеет защиты выше IP20.
• Не подходит для цепей с током более 63 А - превышение вызывает перегрев и повреждение.
• Требует жесткой фиксации на DIN-рейке - слабый монтаж может привести к искрению при вибрации.
• Не допускается использование с автоматами, имеющими увеличенные штыри или изменённую форму контакта.

Примеры использования

• Щит управления конвейерной линией с 15 двигателями - все 15 автоматов ВВ301 подключены одной шиной.
• Распределительный щит цеха с групповым освещением - 30 автоматов на 3 фазы, управляемые одним шинным соединением.
• Станции автономного питания - быстрое подключение входных и выходных автоматов в UPS-щитах.

Практические советы

• Перед монтажом проверьте, что штыри автоматов чистые и не деформированы - грязь или изгиб могут нарушить контакт.
• Не используйте силу при вставке - если автомат не встаёт легко, проверьте соответствие модели и шага 17.8 мм.
• При сборке большого числа автоматов (более 30) рекомендуется делать контрольный замер температуры после первой нагрузки.
• Для обслуживания одного автомата - достаточно отключить его, остальная часть шины остаётся под напряжением; не забудьте про блокировку!
• Артикул 70211413005 - единственный подходящий вариант для ВВ301. Аналоги от других производителей не обеспечивают гарантированной совместимости.
