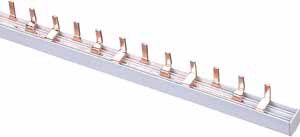

Гребенчатая шина/Шина соединительная 3P 63А 1 м. 18х3 контактов ШС-101 - 32034DEK APC

Шина соединительная типа PIN (штырь) 3P до 63А 1 м 18х3 контактов ШС-101 от DEKraft - это компактное решение для параллельного подключения модульных аппаратов в распределительном щите. Благодаря штыревому интерфейсу и высокой плотности контактов, ШС-101 позволяет избежать громоздких перемычек и обеспечивает надёжную передачу тока до 63 А.

Назначение и область применения

Шина ШС-101 используется для создания однородной электрической цепи между несколькими модульными устройствами в одном ряду. Подходит для соединения автоматических выключателей, УЗО, АВДТ, реле напряжения и других устройств шириной 18 мм. Применяется в жилых, коммерческих и промышленных щитах, где важны скорость монтажа, компактность и снижение числа точек соединений.

Технические характеристики

• Тип подключения: штырь (PIN) - защёлкивается в устройствах без инструментов
• Количество полюсов: 3 - три отдельные шины для L1, L2, L3
• Номинальный ток: 63 А - допустимая нагрузка на каждый полюс
• Поперечное сечение медной шины: 10 мм2 - обеспечивает минимальные потери и нагрев
• Максимальное рабочее напряжение: 500 В - совместима с сетями 220/415 В
• Номинальное импульсное напряжение: 4 кВ - устойчивость к скачкам напряжения
• Условный ток короткого замыкания: 50 кА - способна выдерживать КЗ в пределах класса B
• Шаг контактов: 18 мм - соответствует стандартному шагу модульных аппаратов
• Количество подключаемых устройств: 18 на полюс - всего 54 точки подключения
• Материал: медные токоведущие части, изоляция из самозатухающего пластика
• Цвет: белый - визуальное отличие от корпусов устройств
• Длина: 1 метр - хватает для одного ряда из 18 устройств
• Стандарт: ТР ТС 004/2011 - соответствие требованиям ЕАЭС

Совместимость и монтаж

Шина ШС-101 совместима с любыми модульными аппаратами, имеющими стандартные штыревые зажимы (например, ABB, Schneider Electric, Legrand, IEK, DEKraft). Монтируется путём вставления штырей в верхние или нижние контактные площадки устройств. Для установки не требуются инструменты - достаточно равномерного давления. Все три полюса расположены параллельно, что исключает перекрёстные соединения. После установки проверьте плотность посадки каждого контакта - слабое соединение вызывает перегрев.

Безопасность и стандарты

Шина ШС-101 выполнена в соответствии с ТР ТС 004/2011 и имеет изолированные токоведущие элементы - открытые проводники недоступны при установленных аппаратах. Материалы устойчивы к возгоранию и не поддерживают горение. Напряжение 500 В и ток 63 А обеспечивают работу в большинстве одно- и трёхфазных систем. Изделие не предназначено для внешней установки - не имеет защиты от пыли и влаги выше IP20.

Преимущества

• Ускоряет сборку щита - вместо 17+ перемычек одна шина
• Снижает риск ошибок при подключении - все точки уже правильно спарены
• Уменьшает количество точек соединения - повышает надёжность системы
• Обеспечивает равномерное распределение тока по всем полюсам
• Легко демонтировать - просто вытянуть шину при необходимости замены
• Поддерживает стандартизацию - идеально для серийных решений

Ограничения применения

• Не применяется для подключения устройств с другим шагом (например, 9 мм или 27 мм)
• Не предназначен для работы вне закрытых щитов - отсутствует защита от внешних воздействий
• Не подходит для постоянного тока выше 63 А - рассчитана только на переменный ток
• Не рекомендуется использовать с устройствами, у которых штыревые контакты имеют другой профиль или глубину посадки
• Ограниченная длина (1 м) - не покрывает более 18 мест в ряду

Примеры использования

• Щит освещения в офисе: 18 автоматов на каждую фазу - ШС-101 соединяет все L1, L2, L3
• Промышленный щит управления: связка УЗО + АВДТ - шина устраняет хаотичные провода
• Жилой дом: группировка розеточных и осветительных контуров - один ряд из 18 устройств
• Система бесперебойного питания: распределение входа по нескольким автоматам

Практические советы

• Перед монтажом проверьте, чтобы все устройства были полностью вставлены в DIN-рейку - иначе штыри не войдут
• Не используйте силовые инструменты - шина должна легко защёлкиваться рукой
• При использовании в многоквартирных домах - убедитесь, что все автоматы в ряду имеют одинаковый номинал (не смешивайте 16 А и 63 А на одной шине)
• Для больших щитов используйте несколько шин ШС-101 - не пытайтесь удлинить её самостоятельно
• Храните в сухом месте - даже изолированная шина чувствительна к конденсату
• Упаковка содержит 6 штук - оптимально для крупных заказов и запаса на случай брака
