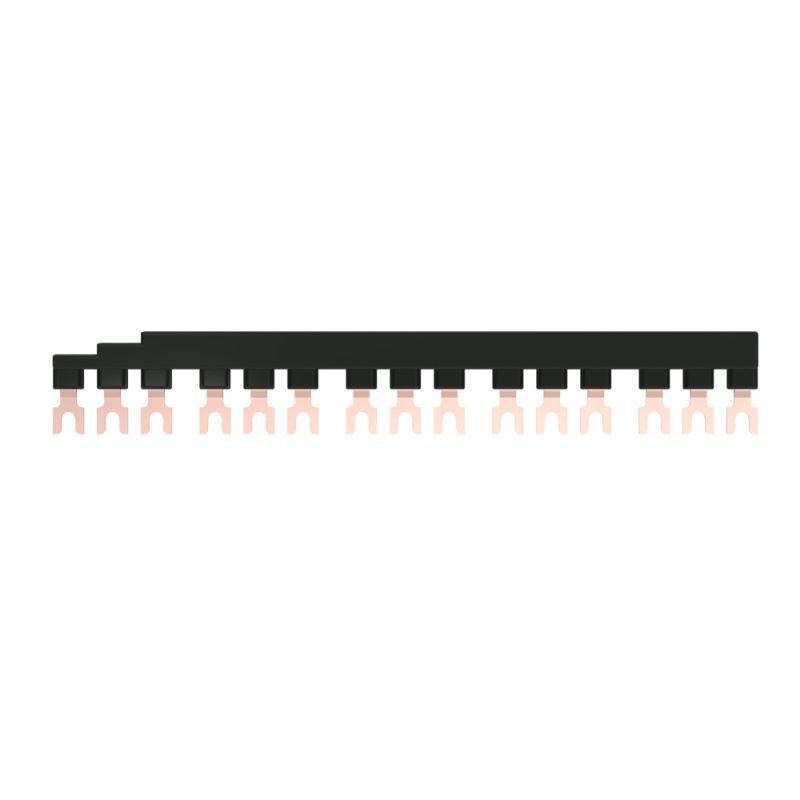

Комплект шин 3п 63А 5Х45мм SE GM2G545 APC

Комплект трёхполюсных шин 63А 5×45 мм от Systeme Electric (арт. gm2g545) предназначен для равномерного распределения электроэнергии между несколькими автоматическими выключателями на одной DIN-рейке. Это решение упрощает проводку, снижает количество соединений и повышает надёжность цепи в распределительных щитах.

Назначение и область применения

Комплект трёхполюсных шин 63А 5×45 мм используется для параллельного подключения до пяти однополюсных или двух-трёхполюсных автоматических выключателей серии SystemePact GM2. Каждый из них получает питание напрямую от общей шины вместо отдельных проводов. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов, где требуется компактная и безопасная разводка силовой сети.

Технические характеристики

• Номинальный ток: 63 А - максимальный допустимый ток через каждую фазную шину;
• Количество фаз: 3 - три отдельные шины для L1, L2, L3;
• Количество контактов: 15 - по пять точек подключения на каждую фазу;
• Шаг контактов: 45 мм - соответствует стандартному шагу установки автоматов на DIN-рейке;
• Исполнение: 5 модулей - рассчитан на установку пяти устройств шириной 18 мм каждый;
• Тип подключения: вилка - контактные элементы входят в гнёзда автоматов сверху, без дополнительной зажимной аппаратуры;
• Гарантийный срок: 24 месяца - подтверждает долговечность материалов и сборки.

Совместимость и монтаж

Комплект трёхполюсных шин 63А 5×45 мм совместим исключительно с автоматическими выключателями системы SystemePact GM2. Монтируется сверху на ряд установленных автоматов - шина просто опускается на верхние контактные площадки каждого устройства. Подключение осуществляется без инструментов: достаточно плотно зафиксировать шину рукой, чтобы обеспечить надёжный электрический контакт. Для работы требуются автоматы с подходящим типом входных клемм - проверьте наличие гнезд под “вилочное” подключение.

Преимущества

• Уменьшает число внешних проводов - минимизирует риск перепутать фазы или потерять контакт;
• Экономит место внутри щита - все соединения находятся в пределах одного уровня;
• Обеспечивает одинаковое качество связи во всех точках - нет зависимости от качества затяжки болтов;
• Ускоряет монтаж - заменяет десятки перемычек одним компактным элементом;
• Поддерживает стандартизацию - идеально сочетается с системой SystemePact GM2.

Ограничения применения

• Не применяется с автоматами других серий - даже аналогичными по току;
• Не подходит для подключения нагрузки выше 63 А - превышение вызывает нагрев и выход из строя;
• Может использоваться только при горизонтальном расположении автомата - вертикальная установка нарушает контакт;
• Запрещено использовать в условиях постоянного воздействия воды или химически активных сред - IP-защита не предусмотрена.

Примеры использования

• Распределительный щит многоквартирного дома - подключение групп освещения, розеток и бытовой техники;
• Цеховая панель управления - питание нескольких двигателей через автономные защиты;
• Щиты HVAC - управление насосами, вентиляторами и терморегуляторами;
• Лабораторные стенды - временные схемы с частой перестановкой оборудования.

Практические советы

• Перед установкой убедитесь, что все автоматы имеют одинаковый шаг - 45 мм. Несоответствие приведёт к плохому контакту;
• Не используйте шину для подключения УЗО или дифференциальных автоматов - они часто имеют другую форму клемм;
• Проверяйте плотность прилегания после монтажа - слабый контакт проявится нагревом корпуса автомата;
• При необходимости замены одного автомата - демонтируйте всю шину, а не пытайтесь вытащить единственный модуль;
• Для удобства обслуживания рекомендуется помечать фазы на шине этикетками - особенно в многофазных сетях.
