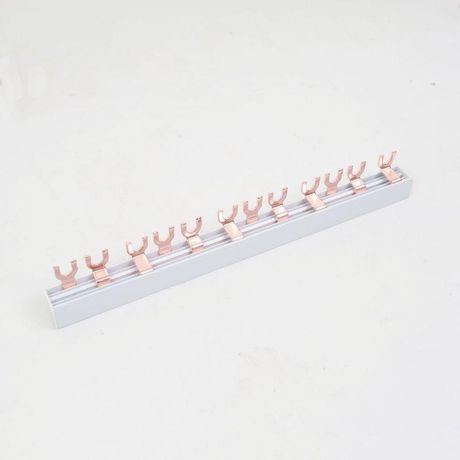

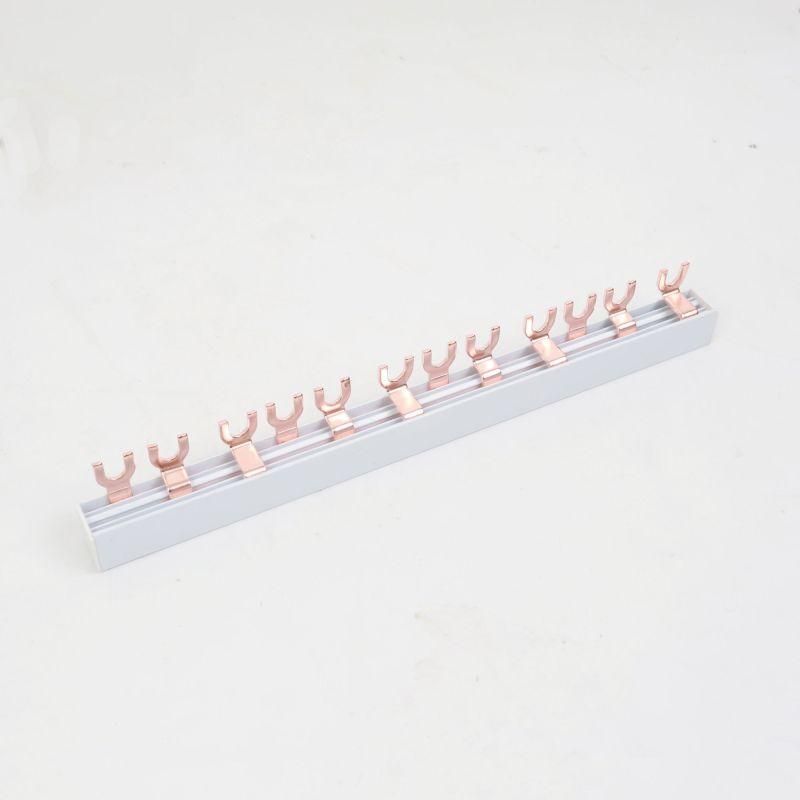

Соединительная шина BBS-MD63 типа FORK, 3 полюса, 18 присоединений, для модульной аппаратуры - BBS-MD63F-3P18 ДКС

Соединительная шина BBS-MD63 типа FORK, 3 полюса, 18 присоединений для модульной аппаратуры - это компактное распределительное устройство, предназначенное для параллельного подключения до 54 модульных автоматических выключателей серии YON max в одном ряду. Шина обеспечивает надёжное электрическое соединение между устройствами без необходимости прокладки отдельных проводов, ускоряя сборку щитов и снижая риск ошибок при монтаже.

Назначение и область применения

Соединительная шина BBS-MD63 используется для создания однополосных или трёхполюсных групп автоматических выключателей в распределительных щитах. Подходит для систем электроснабжения жилых домов, квартир, офисов, торговых центров и общественных зданий. Применяется исключительно внутри щитового оборудования совместно с модульными автоматическими выключателями серии YON max. Не предназначена для самостоятельного подключения к сети - работает только как внутренний элемент коммутационной системы.

Технические характеристики

• Тип подключения: вилка (FORK) - позволяет вставлять автоматы прямо в контактные гнёзда шины
• Количество полюсов: 3 - соответствует трёхфазным сетям 400 В
• Номинальный ток: 63 А - максимальный постоянный ток, который может проходить через каждый полюс
• Номинальное рабочее напряжение: 400 В переменного тока
• Номинальное импульсное напряжение: 4 кВ - способна выдерживать кратковременные скачки напряжения
• Номинальный ток короткого замыкания: 15 кА - обеспечивает безопасную работу при аварийных режимах
• Поперечное сечение медных контактов: 10 мм2 - достаточное для передачи тока 63 А без перегрева
• Шаг между контактами: 18 мм - стандартизованный шаг, совместимый с модульной аппаратурой
• Количество подключаемых устройств: 54 - можно установить до 54 однополюсных автоматов (по 18 на полюс)
• Изоляция: да - все контакты защищены изолирующим материалом, предотвращающим случайные замыкания

Совместимость и монтаж

Shina BBS-MD63 совместима только с автоматическими выключателями серии YON max, имеющими стандартный тип крепления FORK. Устанавливается на DIN-рейку 35 мм. Для монтажа необходимо:

• Закрепить шину на рейке с помощью фиксирующих зацепов
• Убедиться, что все автоматы имеют одинаковый шаг 18 мм
• Вставить каждый автомат в своё гнездо до характерного щелчка - проверьте плотность посадки
• Не допускать перекосов при установке - это может повредить контакты
• Подключение внешних проводов выполняется к верхним/нижним клеммам автоматов, а не к самой шине

Важно: шина не имеет собственных входных клемм - питание подводится к первому автомату в цепи, затем распределяется по всей шине.

Безопасность и стандарты

Соединительная шина BBS-MD63 изготовлена из огнестойкого армированного полиамида, соответствует требованиям IEC 60947-7-1 для соединительных шин. Наличие изоляции и испытание на импульсное напряжение 4 кВ обеспечивают безопасность при работе в условиях возможных перенапряжений. Сертифицирована для использования в помещениях класса IP20 и выше.

Преимущества

• Уменьшает количество проводов в щите - снижает хаос и упрощает диагностику
• Обеспечивает равномерное распределение тока между всеми автоматами
• Позволяет быстро менять или добавлять устройства без перепайки
• Снижает тепловые потери благодаря низкому переходному сопротивлению медных контактов
• Совместима с сериями YON max - полностью интегрирована в экосистему DKC

Ограничения применения

• Не применяется вне щитовой аппаратуры - нельзя использовать как отдельный кабельный ответвитель
• Работает только с автоматами серии YON max; другие бренды с аналогичным шагом могут не подходить из-за различий в форме контактов
• Не рассчитана на ток более 63 А - превышение вызывает перегрев и выход из строя
• Не предназначена для частых операций включения/выключения - служит только для статического распределения питания
• Не подходит для установки во взрывоопасных средах или на открытом воздухе

Примеры использования

• Щит освещения в квартире: 18 однополюсных автоматов на световые группы + 18 на розеточные группы + 18 на мощные потребители (кондиционеры, бойлеры)
• Жилой комплекс: три фазы по 18 автоматов - каждая фаза обслуживает этаж
• Офисный щит: распределение нагрузки по комнатам, серверным, HVAC-системам

Практические советы

• Перед монтажом проверьте соответствие номера автомата - он должен иметь окончание F (например, BBS-MD63F-3P18), указывающее на совместимость с FORK-шиной
• При использовании нескольких шин в одном щите - располагайте их с зазором 10–15 мм для лучшей вентиляции
• Не затягивайте клеммы автоматов слишком сильно - это может деформировать пластиковую основу шины
• Для больших щитов используйте шину BBS-MD63 вместе с перемычками YON max - так будет легче контролировать целостность цепи
• При замене одного автомата - всегда отключайте питание всего щита, даже если шина не является источником питания
