Шина соединительная FORK(вилка)-3Р-63А-(дл.1м) | 143238 КЭАЗ

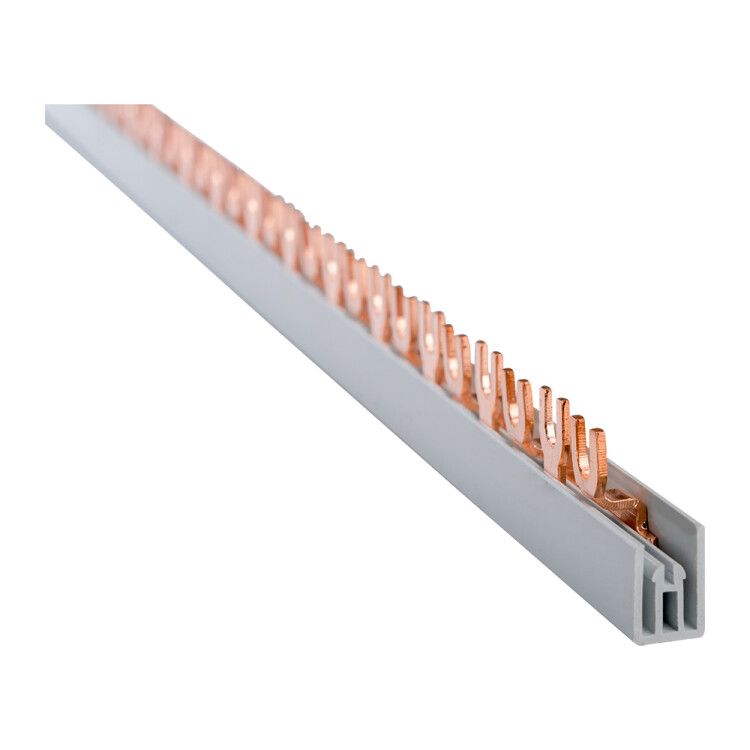

Шина соединительная вилка 3Р 63А длина 1м от КЭАЗ - это медная шина с вилочным подключением для распределения тока между несколькими автоматическими выключателями или аппаратами защиты в щитовой. Применяется в системах управления и силовых цепях, где требуется надёжное параллельное подключение трёхфазного оборудования. Артикул 143238 соответствует серийному решению КЭАЗ для сборки НКУ.

Назначение и область применения

Шина соединительная вилка 3Р 63А длина 1м предназначена для создания однородной трёхфазной шины питания внутри распределительных щитов. Она позволяет подключить до 54 устройств - например, автоматические выключатели, контакторы или УЗО - через один входной источник тока. Подходит для установки в компактных щитках, где важно минимизировать количество проводов и ускорить монтаж. Часто используется в промышленном оборудовании, конвейерах, насосных станциях и системах автоматизации.

Технические характеристики

• Количество фаз: 3
• Номинальный ток: 63 А
• Тип подключения: вилка (штыревой контакт)
• Длина: 1 м
• Шаг между точками подключения: 18 мм
• Количество подключаемых устройств: до 54
• Материал контактов: медь
• Корпус: самозатухающий диэлектрик (не поддерживает горение)
• Способ монтажа: крепление сверху на DIN-рейку
• Стандарт: ГОСТ Р 50827 (МЭК 670)

Совместимость и монтаж

Шина совместима с любыми модульными автоматами и аппаратами защиты, имеющими вилочные зажимы типа “F” (стандарт IEC/EN 60947-2). Монтируется на DIN-рейку высотой 35 мм. Для установки достаточно защёлкнуть её сверху - никаких болтов или инструментов не требует. Все три фазы уже внутренне связаны медной пластиной, поэтому внешние перемычки не нужны. Обязательно проверьте соответствие шага 18 мм с вашими коммутационными аппаратами - некоторые модели имеют шаг 17,5 мм, что допускает минимальную погрешность, но может вызвать затруднения при плотной укладке.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ Р 50827 (эквивалент МЭК 670), обеспечивает класс изоляции II и термостойкость до +100 C. Корпус выполнен из самозатухающего полиамида, который не распространяет пламя даже при длительном нагреве. Шина прошла испытания на тепловую стабильность и механическую прочность при нагрузке 63 А в течение 8 часов.

Преимущества

• Снижение числа проводов в щите - вместо десятков перемычек одна шина заменяет всю группу соединений.
• Уменьшение времени монтажа - подключение устройства занимает несколько секунд.
• Высокая надёжность контакта благодаря медной шине и жесткому креплению.
• Легкий доступ к каждой фазе - удобно для тестирования и обслуживания.
• Поддерживается официальным каталогом КЭАЗ - гарантия совместимости с другими изделиями бренда.

Ограничения применения

• Не переменный ток выше 63 А - превышение тока вызывает перегрев и повреждение.
• Не предназначен для открытой установки вне щита - не имеет степени защиты IP.
• Не работает с устройствами, использующими другие типы зажимов (например, винтовые или гребёнчатые с другим шагом).
• Поперечное сечение проводника равно 0 кв.мм - значит, шина не является проводником, а лишь соединителем; она должна питаться от внешнего кабеля, подключенного к первому устройству.

Примеры использования

• Щит освещения в производственном цеху - подключение 30 автоматических выключателей по 3 фазам.
• Панель управления конвейером - распределение мощности между двигателями и контроллерами.
• Система автономного энергообеспечения - связка нескольких УЗО и дифференциальных автоматов на одной фазе.

Практические советы

• Перед монтажом убедитесь, что все автоматы, которые будут подключены, имеют вилочные зажимы с шагом 18 мм - иначе возможна плохая посадка.
• Не забудьте подключить первый элемент шины к основному кабелю питания - остальные точки работают только при этом условии.
• При использовании в условиях повышенной запылённости рекомендуется герметичный корпус щита - сама шина не защищена от пыли.
• Для больших щитов можно использовать несколько шин последовательно - они совместимы по форме и шагу, но потребуется правильная ориентация фаз.
• Артикул 143238 - единственный вариант этой шины в линейке КЭАЗ с такими параметрами; аналоги других брендов могут отличаться по шагу или материалу.
