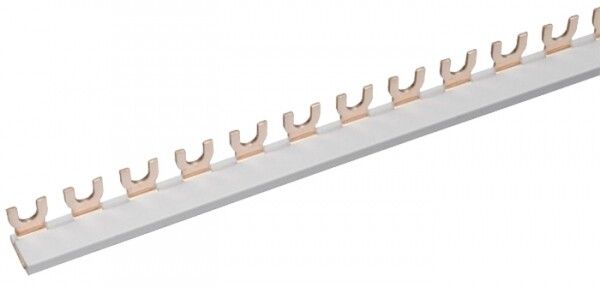

Шина соединительная типа FORK для 3-ф нагр. 63А 54 мод. EKF PROxima | fork-03-63

Шина соединительная типа FORK для 3-фазной нагрузки 63А 54 модуля от EKF серии PROxima предназначена для надёжного распределения трёхфазного тока до 63 А между автоматическими выключателями и другим модульным оборудованием на DIN-рейке. Эта шина обеспечивает быстрый и безопасный монтаж без дополнительных проводов, снижает риск ошибок при подключении и уменьшает нагрев в точках соединений.

Назначение и область применения

Шина соединительная типа FORK для 3-фазной нагрузки 63А 54 модуля используется для параллельного подключения трёхполюсных автоматических выключателей, УЗО, контакторов и других модульных устройств в щитах управления. Подходит для систем с переменным током 400 В, где требуется компактное и надёжное распределение энергии. Применяется в промышленных щитах, на производственных линиях, в системах автоматизации и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 63 А - позволяет работать с мощными нагрузками без перегрева;
• Номинальное напряжение: 400 В AC - соответствует стандартному трёхфазному сетевому напряжению;
• Количество фаз и полюсов: 3 - каждая фаза имеет отдельный контактный путь;
• Количество модулей: 54 - соответствует длине 1 метр (по 17,8 мм на каждый модуль);
• Подключение: тип FORK ("вилка") - защёлкивающиеся контакты для установки на автоматы;
• Поперечное сечение проводника: 10 мм2 - обеспечивает минимальные потери и высокую тепловую стабильность;
• Материал проводника: медь - отличается низким сопротивлением и долговечностью;
• Шаг модулей: 17,8 мм - совместим с оборудованием шириной 1 модуль (17,5 мм);
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Изоляция: да - корпус выполнен из самозатухающего диэлектрика;
• Импульсное напряжение: 4000 кВ - обеспечивает устойчивость к скачкам напряжения;
• Ток КЗ: 12 000 А - способна выдерживать максимальные аварийные токи;
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +55 C;
• Нормативный документ: IEC 60309-1(1999) - соответствие международным требованиям безопасности.

Совместимость и монтаж

Шина соединительная типа FORK для 3-фазной нагрузки 63А 54 модуля устанавливается на DIN-рейку и подключается через защёлкивающиеся контакты прямо к верхним зажимам автоматических выключателей. Для работы требуются устройства с шагом 17,5 мм (стандартный модуль). Максимальное количество одновременно подключаемых устройств - 18 (по 6 на каждую фазу). Монтаж выполняется без инструментов: достаточно вставить шину в зажимы автомата до характерного щелчка. Нельзя использовать с оборудованием шагом 27 мм (например, ВА47-100/125).

Безопасность и стандарты

Шина соответствует стандарту IEC 60309-1(1999) и прошла проверку на импульсную прочность (4000 кВ) и ток короткого замыкания (12 кА). Корпус изготовлен из самозатухающего термостойкого материала, что исключает распространение горения даже при перегрузке. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от внешней среды - применение допускается только внутри закрытых щитов.

Преимущества

• Снижает количество проводов в щите - упрощает сборку и обслуживание;
• Обеспечивает равномерное распределение тока между всеми полюсами;
• Увеличивает надёжность соединений - меньше точек возможного окисления или ослабления;
• Экономит время монтажа - не требует резки, зачистки и опрессовки проводов;
• Сохраняет целостность цепи при замене одного автомата - другие остаются под напряжением.

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP20 не защищает от влаги и пыли;
• Не совместима с оборудованием шагом 27 мм (1,5 модуля) - например, с ВА47-100, ВА47-125;
• Максимальное число подключаемых устройств - 18; превышение вызывает перегрев и выход из строя;
• Не предназначен для постоянного подключения/отключения под нагрузкой - только для стационарной сборки;
• Не рекомендуется для использования в условиях повышенной вибрации без дополнительной фиксации.

Примеры использования

• Щит управления насосной станцией - три фазы питания для трёх насосов с УЗО и автоматами;
• Производственный конвейер - питание нескольких контакторов и реле контроля;
• Освещение торгового зала - распределение фаз между группами светильников;
• Система автоматического ввода резерва (АВР) - подключение основного и резервного автоматов.

Практические советы

• Перед монтажом убедитесь, что все автоматы имеют одинаковый шаг - 17,5 мм (1 модуль). Шина не будет плотно садиться на оборудование с шагом 27 мм;
• Проверьте, чтобы все контакты были полностью введены - слышится щелчок, а шина не должна болтаться;
• Не используйте шину для подключения устройств с током выше 63 А - даже если они установлены рядом, это нарушит её работу;
• При необходимости удлинить цепь - можно последовательно соединить две шины, но только если есть свободные крайние контакты;
• После монтажа проведите термографический осмотр - особенно важен первый запуск после сборки.
