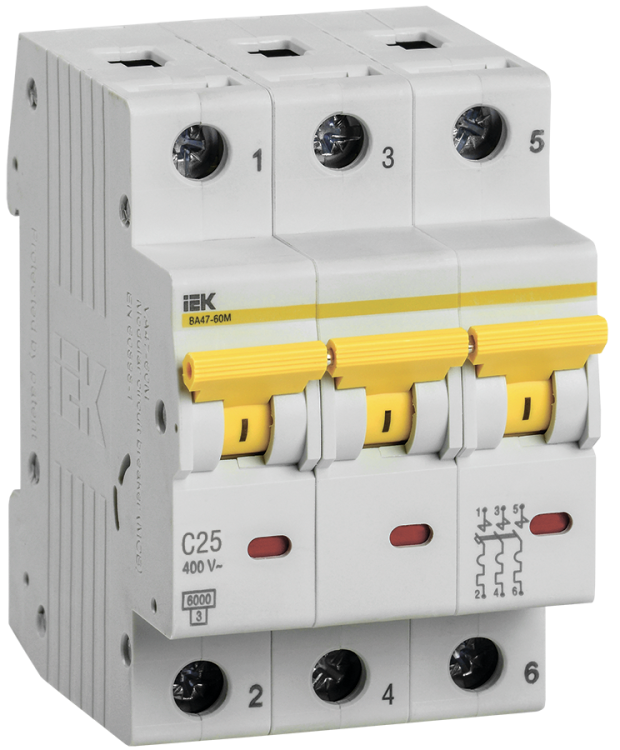

Выключатель автоматический модульный 3п C 25А 6кА ВА47-60M KARAT IEK MVA31-3-025-C MVA41-3-025-C

Автоматический выключатель ВА47-60 от IEK - трёхполюсное устройство на 25 А с отключающей способностью 6 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки в квартирных и этажных щитках, обеспечивает надёжную работу в бытовой сети переменного тока 400 В. Артикулы mva41-3-025-c и mva31-3-025-c соответствуют сериям KARAT.

Назначение и область применения

Выключатель ВА47-60 защищает электрические цепи от аварийных ситуаций: перегрузок и коротких замыканий. Он коммутирует нагрузку - позволяет вручную включить или отключить питание. Применяется в групповых щитках жилых домов, квартирах, офисах и административных зданиях. Особенно эффективен там, где требуется защита трёх фаз одновременно - например, для мощной бытовой техники, кондиционеров или систем вентиляции.

Технические характеристики

• Номинальный ток: 25 А - максимальная постоянная нагрузка, которую выдерживает выключатель без срабатывания
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 230/400 В переменного тока (AC)
• Количество полюсов: 3 - отключает все три фазы одновременно
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренным пусковым током (например, освещение, нагреватели, насосы)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок) - двойная защита
• Максимальное сечение кабеля: 25 мм2 - можно подключать провода до этого размера
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Ширина: 3 модуля - занимает 54 мм на DIN-рейке (стандарт 17,5 мм на модуль)
• Глубина монтажа: 71 мм - требует достаточного места внутри шкафа
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Диапазон температур: от -40 до +50 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Нормативные документы: ГОСТ Р 50345, ТУ 3421-035-18461115-2010 - соответствие российским требованиям

Совместимость и монтаж

Выключатель ВА47-60 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейке - никаких болтов или креплений не требуется. Подключение проводов осуществляется через винтовые зажимы. Максимальное сечение кабеля - 25 мм2, что покрывает большинство бытовых задач. Убедитесь, что глубина шкафа минимум 71 мм - иначе выключатель не поместится полностью. Совместим со всеми типами щитов, использующих модульную компоновку. Артикулы mva41-3-025-c и mva31-3-025-c отличаются лишь внутренней сборкой, но внешне и функционально идентичны.

Безопасность и стандарты

Выключатель ВА47-60 соответствует ГОСТ Р 50345 - основному стандарту на автоматические выключатели в РФ. Это гарантирует проверенную безопасность, точность срабатывания и долговечность. IP20 не предусматривает защиту от брызг - поэтому устройство нельзя устанавливать во влажных местах (ванная, баня, улица). Только в сухих закрытых щитах. Наличие двух видов расцепителей (электромагнитного и теплового) исключает ложные срабатывания при пуске оборудования.

Преимущества

• Двухступенчатая защита - предотвращает как длительные перегрузки, так и внезапные КЗ
• Надёжная механика - рычаг включения/выключения имеет чёткий ход и не «проваливается»
• Простота замены - легко демонтировать и установить новый аналог
• Совместимость с другими изделиями серии KARAT - удобно собирать щит из одной линейки
• Подтверждённая надёжность - продукция IEK применяется в тысячах объектов по всей России

Ограничения применения

• Не подходит для помещений с высокой влажностью - IP20 не защищает от воды
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные двигатели) - характеристика C может давать ложные срабатывания
• Не используется в сетях постоянного тока - только AC 50 Гц
• Требует наличия свободного места в щите - глубина 71 мм и ширина 3 модуля
• Не предназначен для частого ручного включения/отключения - не является контактором

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновкой и кофе-машиной
• Отключение трёхфазного кондиционера в многоквартирном доме
• Щит на этаже жилого дома - управление светом, розетками и вентиляцией
• Распределительный щит в офисе - защита серверной или системы видеонаблюдения

Практические советы

• Выбирая между mva41-3-025-c и mva31-3-025-c - ориентируйтесь на наличие в наличии, они взаимозаменяемы
• При подключении кабеля - затягивайте винты равномерно, чтобы не повредить контакт
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы
• Проверьте, что суммарная нагрузка на выключатель не превышает 25 А - лучше иметь запас 10–15%
• Для сложных щитов - делайте этикетки на каждом автомате, особенно если несколько ВА47-60 установлены рядом
