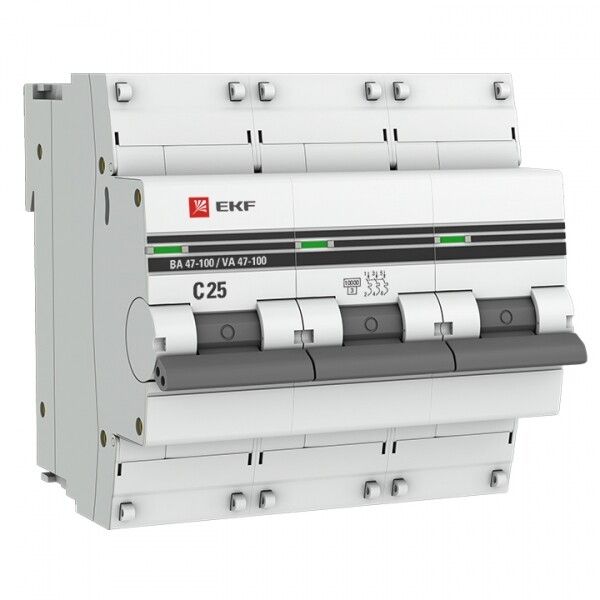

Выключатель автоматический трехполюсный ВА 47-100 25А C 10кА PROxima | mcb47100-3-25C-pro EKF

Автоматический выключатель модульный трехполюсный 25А C 10кА ВА 47-100 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор, входящий в серию PROxima, устанавливается на DIN-рейку и применяется как в бытовых, так и в промышленных системах. Его высокая отключающая способность и надежная конструкция делают его подходящим решением для ответственных нагрузок.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А C 10кА ВА 47-100 защищает трёхфазные сети переменного тока от сверхтоков. Он используется для управления и аварийного отключения оборудования, требующего одновременной защиты всех трёх фаз: станков, насосов, конвейеров, групп освещения, HVAC-систем и других промышленных потребителей. Также подходит для установки в этажных и распределительных щитах жилых и коммерческих зданий.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 3 - защита всех трёх фаз одновременно.
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока между фазами.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А.
• Характеристика срабатывания: C - оптимальна для средних пусковых токов (например, двигатели, люминесцентные лампы); срабатывает при токе 5–10 кратном от номинала.
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки) - двойная защита.
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при повышенных напряжениях.
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды; предназначена для внутренней установки в закрытых щитах.
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее энергию КЗ, что повышает безопасность оборудования.
• Потери мощности: 6,2 Вт - энергопотребление при работе, влияет на нагрев в плотных щитах.
• Диапазон рабочих температур: -10…+50 C - допустимый интервал для нормальной работы.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью влажности и запыления в пределах нормы.
• Поперечное сечение провода: 1–35 мм2 - совместим с медными и алюминиевыми проводниками указанной площади.
• Количество модулей DIN: 4,5 - занимает 4,5 стандартных модуля (1 модуль = 17,5 мм).
• Глубина монтажа: 45 мм - минимальная глубина щита, необходимая для правильной установки.
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) - соответствует международным требованиям к модульным автоматам.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 25А C 10кА ВА 47-100 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 1 до 35 мм2. Подключение выполняется в верхние и нижние клеммы - устройство не имеет полярности, поэтому можно подключать питание с любой стороны. Рекомендуется использовать кабельные наконечники для многожильных проводов. Установка в щитах с малой глубиной менее 45 мм невозможна. Совместим со всеми элементами серии PROxima: дополнительными контактами, расцепителями и сигнализаторами.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-1-2010 и МЭК 60898-2-2006, что гарантирует соответствие европейским и российским стандартам безопасности. Класс токоограничения 3 обеспечивает снижение энергии дугового разряда при КЗ, защищая оборудование и персонал. Номинальное импульсное выдерживаемое напряжение 4 кВ позволяет работать в условиях кратковременных скачков напряжения. Категория перенапряжения III указывает на использование в распределительных цепях вторичного уровня (не вводные).

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мест с высокими токами КЗ, таких как промышленные объекты.
• Надежная механическая конструкция - долгий срок службы даже при частых операциях включения/выключения.
• Широкий диапазон сечений проводов - универсальность при подключении различных типов кабелей.
• Поддержка дополнительных модулей - возможность добавить контакты, блокировки, сигнализацию через серию PROxima.
• Длительная гарантия - 84 месяца (7 лет) - один из самых длинных сроков среди аналогов.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - степень защиты IP20 исключает воздействие влаги.
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели >15 кВт) - характеристика C может давать ложные срабатывания.
• Не подходит для DC-сетей - работает только с переменным током (AC).
• Требует достаточного свободного места вокруг в щите - из-за потерь мощности 6,2 Вт возможен нагрев при плотной компоновке.

Примеры использования

• Защита трёхфазного станка с двигателем 5,5 кВт в цеху.
• Распределение питания по группам освещения в офисном здании.
• Щитовая защита группы кондиционеров в торговом центре.
• Вводной автомат в этажном щите многоквартирного дома (при условии согласования с проектировщиком).

Практические советы

• Выбирая автомат, проверьте, чтобы сечение вашего кабеля попадало в диапазон 1–35 мм2 - меньшие или большие провода могут вызвать перегрев или плохой контакт.
• При установке в плотный щит с несколькими автоматами - учтите теплоотвод: оставляйте минимум 10 мм между приборами.
• Для удобства обслуживания используйте маркировочные бирки - каждый автомат должен быть четко обозначен.
• Если требуется удалённое управление или сигнализация состояния - выбирайте дополнительные модули серии PROxima, совместимые с этим выключателем.
• Не заменяйте этот автомат на более слабый - 10 кА отключающей способности важны для защиты всей системы от серьёзных аварий.
