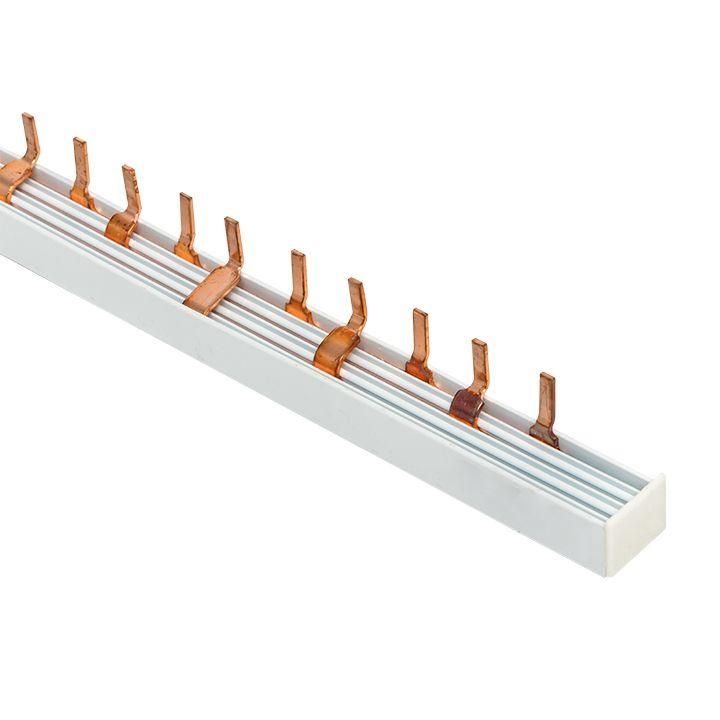

Шина соединительная типа PIN 63А 54 мод. для диф. автоматов (L1N L2N L3N) PROxima EKF pin-03n-63

Шина соединительная типа PIN 63 А 54 модуля для дифференциальных автоматов (L1N L2N L3N) от EKF серии PROxima обеспечивает надёжное параллельное подключение до 27 дифференциальных автоматов в одном ряду. Применяется в распределительных щитах для организации питания по трём фазам с общим нулевым проводником.

Назначение и область применения

Эта шина предназначена для коммутации нескольких дифференциальных автоматов в одном ряду без использования отдельных перемычек. Подходит для установки в силовые щиты жилых, офисных и промышленных объектов. Обеспечивает равномерное распределение тока между всеми автоматами по трём фазам (L1, L2, L3) и общему нулевому проводнику (N).

Технические характеристики

• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Количество контактов: 54 - позволяет подключить 27 двуполюсных автоматов (по 2 контакта на каждый);
• Фазность: 3 фазы + N - реализует схему L1N, L2N, L3N;
• Шаг контактов: 17,8 мм - соответствует стандартному шагу DIN-рейки для автоматических выключателей;
• Поперечное сечение медного проводника: 16 мм2 - обеспечивает минимальные потери и нагрев при максимальной нагрузке;
• Номинальное рабочее напряжение: 230 В - рассчитана на использование в сетях переменного тока 230/400 В;
• Номинальное импульсное напряжение: 4000 кВ - устойчива к высоковольтным скачкам, таким как грозовые импульсы;
• Условный ток короткого замыкания: 12 000 кА - способна выдерживать сверхтоки при КЗ без разрушения;
• Изоляция: да - корпус выполнен из самозатухающего диэлектрика, предотвращает пробой и возгорание;
• Подходит для N-проводника: да - имеет отдельный контактный ряд для нулевого провода;
• Количество модулей: 54 - занимает 54 модуля на DIN-рейке (стандарт 17,5 мм на модуль).

Совместимость и монтаж

Шина совместима с любыми дифференциальными автоматами, имеющими стандартные штыревые зажимы (тип Pin) и шаг 17,8 мм. Устанавливается на DIN-рейку в щите так же, как обычный автомат - защёлкивается механически. Для подключения требуется отключить питание и использовать кабели сечением до 16 мм2. Концевые участки шины имеют свободные контакты - можно подключать входящий кабель питания прямо к шине, минуя первый автомат.

Безопасность и стандарты

Произведена в соответствии с требованиями IEC 60947-7 и ГОСТ Р 50030.2. Шина имеет класс защиты от воспламенения UL94 V-0. Все материалы не поддерживают горение. Наличие изоляции исключает риск случайного прикосновения к токоведущим частям при установленных автоматах.

Преимущества

• Устраняет необходимость в множестве перемычек - снижает количество точек отказа;
• Обеспечивает одинаковое качество соединения по всем фазам и нулю - повышает надёжность системы;
• Экономит место внутри щита - компактная конструкция вместо набора однополюсных перемычек;
• Ускоряет монтаж - одна операция вместо десятков подключений;
• Легко диагностируется - видно целостность каждого контакта без демонтажа.

Ограничения применения

• Не применяется для автоматов с другим типом подключения (например, Fork или винтовые зажимы без штырей);
• Не рекомендуется для токов выше 63 А - возможен перегрев и выход из строя;
• Не предназначен для работы в условиях температур ниже -25 C или выше +60 C без дополнительного охлаждения;
• Не используется в цепях постоянного тока - рассчитана только на переменный ток 50–60 Гц;
• Не допускается применение с автоматами, занимающими более одного модуля на фазу (например, 2P+1P+N).

Примеры использования

• Щит освещения в многоквартирном доме - подключение 27 дифавтоматов по три фазы с общим N;
• Промышленный щит управления конвейера - распределение питания по трём фазам с защитой по каждому контуру;
• Система бесперебойного питания - организация групповой защиты для серверов и оборудования;
• Жилищно-коммунальные объекты - быстрый монтаж в новых и реконструируемых щитах.

Практические советы

• Перед установкой проверьте, что все автоматы имеют штыревые зажимы - иначе шина не будет работать;
• При подключении входного кабеля используйте клеммы на конце шины - они рассчитаны на то же сечение (до 16 мм2);
• Не затягивайте кабели слишком сильно - это может повредить медные контакты внутри шины;
• При сборке щита располагайте шину ближе к входу - так сокращаются длины кабелей и уменьшается индуктивность;
• Для удобства обслуживания оставляйте доступ к верхним контактам - там часто подключают основной ввод;
• Шина EKF PROxima pin-03n-63 совместима с другими изделиями серии PROxima - легко заменяется и дополняется.
