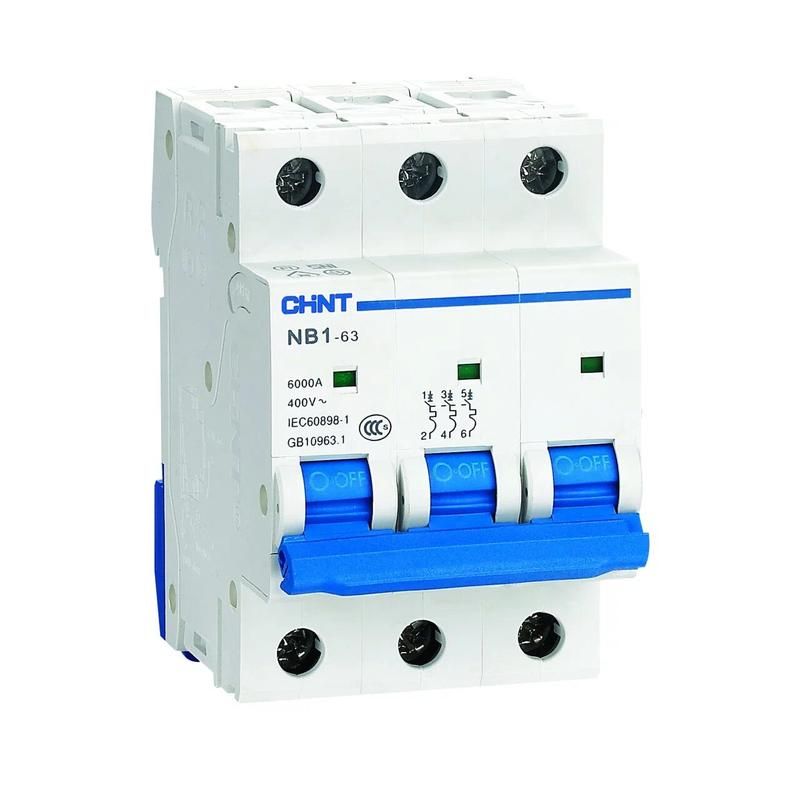

Выключатель автоматический трехполюсный NB1-63 3P 10A 6кА х-ка C (DB) (R) | 179698 CHINT

Автоматический выключатель NB1-63 от CHINT - трёхполюсный модульный аппарат на 10 А с характеристикой C и отключающей способностью 6 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях 400 В.

Назначение и область применения

Выключатель NB1-63 используется для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50–60 Гц. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Номинальный ток 10 А и характеристика C делают его идеальным для защиты групповых линий с умеренно индуктивной нагрузкой - например, двигателей малой мощности, насосов, компрессоров, светильников с высоким пусковым током.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ
• Тип тока: переменный (AC)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми бросками
• Сечение подключаемого провода: 1–25 мм2
• Модульная ширина: 3 модуля (54 мм)
• Частота: 50–60 Гц
• Глубина монтажа: 77,8 мм
• Рабочая температура: от -25 C до +40 C
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением 1–25 мм2 - можно применять как однопроволочные, так и многожильные провода. Подходящие типы наконечников: PIN и FORK. Установка возможна в любом положении, но рекомендуется вертикальное расположение с выводом вверх. Ширина 3 модуля позволяет легко разместить в стандартных щитах. Глубина 77,8 мм требует достаточного внутреннего объёма корпуса - проверьте соответствие перед закупкой.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Применяет класс токоограничения 3, что снижает тепловую и механическую нагрузку на проводку при коротком замыкании. Индикация положения контактов через окно на рычаге позволяет визуально определить состояние аппарата - включен/выключен/сработал. Отсутствие защиты от пыли и влаги (IP20) исключает применение во влажных, открытых или пыльных местах без дополнительного кожуха.

Преимущества

• Высокая надёжность благодаря испытанной конструкции серии NB1-63
• Совместимость со всеми аксессуарами серии: вспомогательные контакты, расцепители, сигнальные устройства
• Удобная индикация состояния - видно, сработал ли автомат
• Широкий диапазон сечений проводов - подходит для большинства типовых решений
• Сертифицирован для работы в условиях повышенной вибрации и колебаний температур

Ограничения применения

• Не применяется в условиях с высокой влажностью, пылью или агрессивными средами - степень защиты IP20 недостаточна
• Не подходит для постоянных частых включений (например, для управления двигателями в режиме “пуск-стоп” более 10 раз в час)
• Не рассчитан на работу с постоянным током - только переменный (AC)
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО
• Характеристика C не подходит для чувствительных электронных нагрузок - для них лучше выбрать B

Примеры использования

• Защита группы розеток в производственном цехе с подключёнными станками
• Щитовая защита трёхфазного насоса в системе водоснабжения
• Линия питания конвейера с асинхронным двигателем
• Распределительный щит торгового центра с освещением и вентиляцией

Практические советы

• Выбирая между характеристиками B, C и D - для двигателей и компрессоров всегда используйте C; для освещения и электроники - B
• Проверяйте посадочный диаметр клемм - он совместим с наконечниками 1–25 мм2, но не все кабельные наконечники подходят по форме
• Если нужна удалённая сигнализация срабатывания - выбирайте модель с опциональным сигналом XF9J
• Для сложных систем рекомендовано использовать дополнительный независимый расцепитель S9 для дистанционного отключения
• При сборке щита учитывайте глубину 77,8 мм - не забудьте про место для проводов и других устройств
• NB1-63 совместим с другими автоматами этой же серии - можно собирать комбинированные решения с УЗО, реле и т.д.
