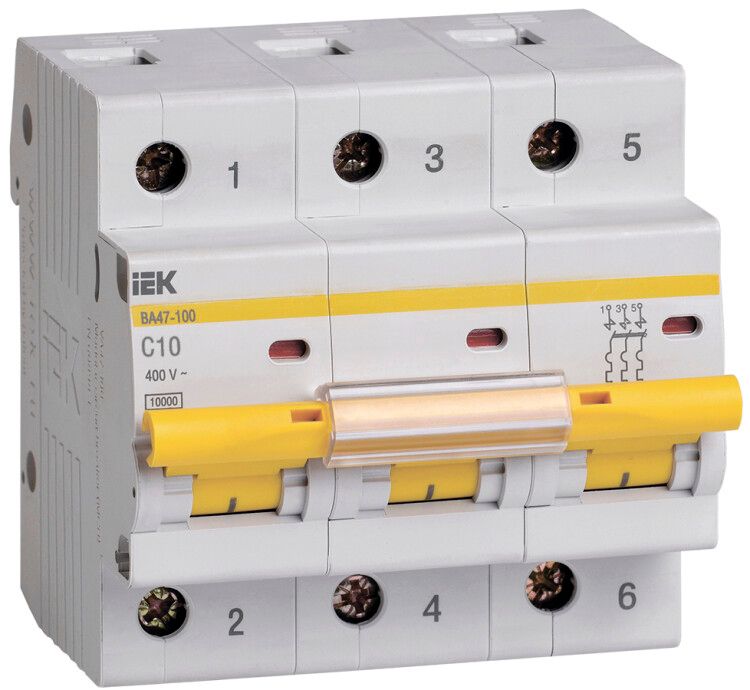

Выключатель автоматический трехполюсный ВА47-100 10А C 10кА KARAT | MVA40-3-010-C IEK

Автоматический выключатель модульный трехполюсный 10А 10кА характеристика С ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит как для промышленного, так и для бытового использования, обеспечивает надежную работу на DIN-рейке и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 10А 10кА характеристика С ВА47-100 защищает группы потребителей с активной и индуктивной нагрузкой — например, двигатели, насосы, освещение, нагреватели. Применяется в вводно-распределительных устройствах жилых домов, офисов, производственных помещений. Благодаря высокой отключающей способности (10 кА) может использоваться в качестве вводного автомата в щитах с ограниченной мощностью.

Технические характеристики

• Количество полюсов: 3 — защита всех трёх фаз одновременно
• Номинальный ток: 10 А — максимальный постоянный ток, который выдерживается без срабатывания
• Характеристика срабатывания: C — срабатывает при токах 5–10 кратном от номинала; подходит для нагрузок с пусковыми токами (электродвигатели, светильники)
• Номинальное напряжение: 400 В переменного тока — работает в сетях 380/220 В
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Тип напряжения: AC/DC — допускает использование в цепях постоянного тока, хотя основное применение — переменный ток
• Модульная ширина: 4,5 модуля — занимает 9 мм на DIN-рейке каждый модуль, всего 40,5 мм
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая термическую и электродинамическую нагрузку на провода
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищен от воды и пыли
• Максимальное сечение кабеля: 25 мм² — можно подключать медные провода до этого сечения
• Глубина монтажа: 74,3 мм — требует свободного места в щите
• Диапазон рабочих температур: от -40 до +50 °C — работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью
• Частота: 50 Гц — оптимизирован для российских сетей
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 10А 10кА характеристика С ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Монтаж выполняется путём защёлкивания — есть двойная фиксация, что исключает случайное выпадение. Подключение проводов осуществляется через верхние и нижние зажимы с насечками, повышающими надёжность контакта. Для правильного монтажа важно соблюдать глубину 74,3 мм и не перегружать зажимы — максимум 25 мм². Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и имеет класс токоограничения 3, что снижает риск возгорания при КЗ. Индикатор положения контактов (зелёный/красный) позволяет визуально определить состояние аппарата. Отсутствие защиты от брызг (IP20) требует установки внутри закрытого щита. Сертифицирован для работы в системах TN-S, TN-C-S, TT.

Преимущества

• Двухступенчатая защита: тепловой расцепитель — против перегрузок, электромагнитный — против КЗ
• Широкая рукоятка с удобной поверхностью для включения/выключения даже в перчатках
• Насечки на зажимах снижают нагрев и предотвращают ослабление контакта
• Двойная защёлка на рейке — надёжная фиксация без люфта
• Поддержка широкого температурного диапазона — от -40°C до +50°C
• Возможность установки дополнительных модулей (блоки сигнализации, расцепители) без специнструментов

Ограничения применения

• Не предназначен для установки на открытых участках — степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные компрессоры), где лучше подойдут характеристика D
• Не используется в сетях выше 400 В переменного тока
• Не подходит для частых операций включения/отключения — не является контактором
• Требует наличия достаточного пространства в щите (глубина 74,3 мм)

Примеры использования

• Вводной автомат в этажном щите многоквартирного дома
• Защита группы розеток в мастерской с инструментами на 380 В
• Щит управления конвейером с асинхронными двигателями
• Распределительный щит на складе с освещением и нагревателями
• Цепь питания насосной станции в условиях зимней эксплуатации

Практические советы

• Выбирая ВА47-100, проверьте соответствие номинального тока нагрузке — 10 А подходит для групп до 2,2–2,5 кВт при 220 В
• При подключении кабеля 25 мм² используйте гаечный ключ с моментом около 0,8–1,0 Н·м — переусиливать нельзя
• Для промышленных объектов с частыми пусками рассмотрите возможность параллельного использования с магнитным пускателем
• Перед монтажом убедитесь, что DIN-рейка плотно закреплена — слабая фиксация вызывает вибрацию и перегрев
• При работе в условиях низких температур (-30…-40°C) перед первым включением дайте аппарату прогреться в течение 10 минут
• Артикул mva40-3-010-c — единственный в линейке IEK KARAT с такой комбинацией характеристик; аналоги других брендов могут отличаться по форме и глубине
