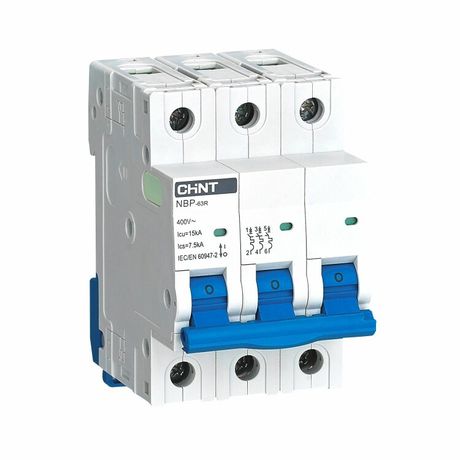

Выключатель автоматический трехполюсный NBP-63R 3P 10A 15кА 8In (R) | 352391 CHINT

Автоматический выключатель NBP-63R - трёхполюсный устройство на 10 А с отключающей способностью 15 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Бренд CHINT, артикул 352391.

Назначение и область применения

Автоматический выключатель NBP-63R используется для защиты электропроводки и оборудования от повреждений при перегрузках и коротких замыканиях. Применяется в системах переменного тока с напряжением до 400 В и частотой 50–60 Гц. Подходит для защиты групповых линий, силового оборудования, освещения, насосов, вентиляторов и других нагрузок, требующих надёжной защиты с характерistikой C.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Отключающая способность: 15 кА - способен безопасно отключить цепь даже при крупном КЗ
• Характеристика срабатывания: C - срабатывает при токе 8–20 кратном от номинала, оптимально для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Напряжение изоляции: 440 В - обеспечивает безопасную работу при кратковременных скачках напряжения
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Импульсное напряжение: 6 кВ - устойчив к кратковременным высоковольтным импульсам
• Рабочая температура: от -30C до +70C - работает в холодных и жарких помещениях
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью и отсутствием проводящей пыли
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов - долговечность при нормальных условиях эксплуатации
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого гашения дуги

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые). Также возможна установка с помощью шин типа PIN и FORK. Выключатель NBP-63R совместим со всеми изделиями серии NBP-63R - можно легко собирать многоступенчатые щиты. Учитывайте, что ширина одного полюса составляет 18 мм - для трёхполюсного устройства требуется минимум 54 мм свободного места на рейке.

Безопасность и стандарты

Соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3, что снижает тепловую и механическую нагрузку на кабель и оборудование при КЗ. Индикатор положения контактов позволяет визуально определить, включен ли выключатель или он отключился аварийно.

Преимущества

• Высокая отключающая способность (15 кА) делает его подходящим для промышленных и многоквартирных объектов с большой мощностью
• Характеристика C обеспечивает отказ от ложных срабатываний при пуске двигателей
• Увеличенная механическая и электрическая износостойкость - срок службы выше среднего
• Яркий визуальный индикатор положения контакта - удобен при обслуживании и диагностике
• Гибкость подключения: кабель, шины PIN/FORK - универсальное решение для разных типов сборок

Ограничения применения

• Не предназначен для установки во влажных, пыльных или открытых помещениях - степень защиты IP20 исключает контакт с водой и пылью
• Не подходит для частого ручного включения/отключения - рассчитан на нечастые операции; для часто включаемых нагрузок используйте контакторы
• Не применяется в цепях постоянного тока - только для переменного тока 50–60 Гц
• Не рекомендуется для защиты светодиодных светильников с малым пусковым током - лучше использовать характеристику B

Примеры использования

• Защита группы розеток в офисе или квартире
• Щитовая защита двигателя насоса в системе водоснабжения
• Линия питания конвейера на производстве
• Распределительный щит торгового центра с несколькими группами нагрузок

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не превышайте 10 А на фазу
• При сборке щита убедитесь, что рядом достаточно места для открытия крышки и доступа к клеммам
• Если планируете использовать несколько таких выключателей - выбирайте одинаковые модели для унификации и упрощения диагностики
• Для помещений с повышенной влажностью (например, бани, подвалы) используйте выключатели с более высокой степенью защиты - IP44 или выше
• Проверяйте состояние индикатора после каждого срабатывания - если он не возвращается в положение “ON”, возможно, произошло внутреннее повреждение
