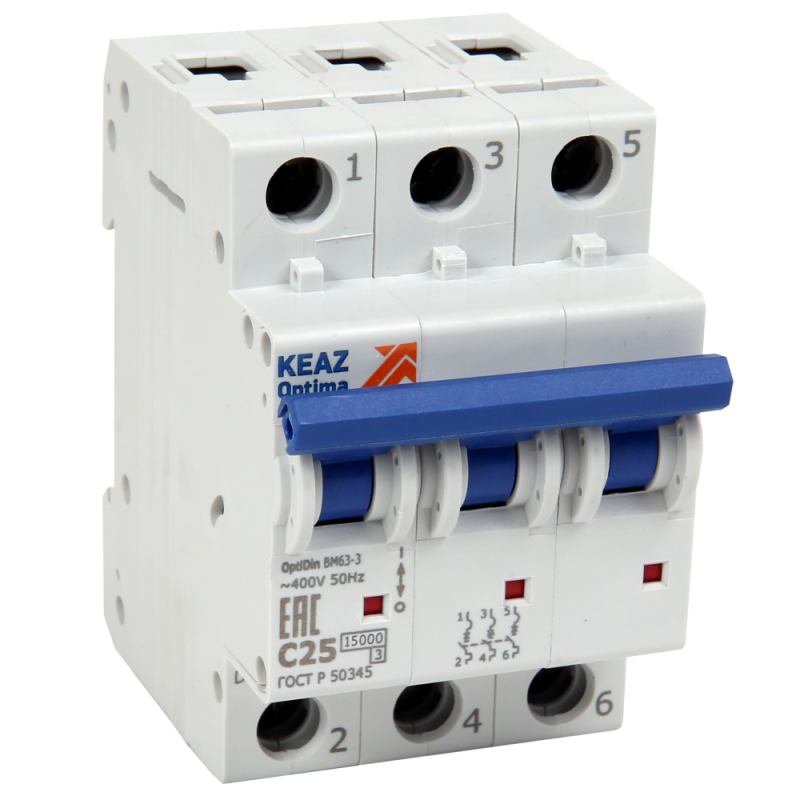

Выключатель автоматический модульный 3п C OptiDin ВМ63-3C10-15-УХЛ3 КЭАЗ 341957

Автоматический выключатель ВМ63-3C10-15-УХЛ3 от КЭАЗ — трёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов с сетью 400 В, 50 Гц. Номинальный ток 10 А, отключающая способность 15 кА, степень защиты IP20.

Назначение и область применения

Выключатель ВМ63-3C10-15-УХЛ3 защищает электрические цепи от перегрузок и коротких замыканий. Предназначен для использования в распределительных щитах с переменным током 400 В, частотой 50 Гц. Применяется в системах питания оборудования: станков, насосов, вентиляторов, освещения, кондиционирования и других нагрузок с умеренным пусковым током. Подходит для помещений с нормальными условиями эксплуатации — офисов, мастерских, производственных участков, жилых домов.

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальная отключающая способность: 15 кА — способность безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы);
• Номинальное напряжение: 400 В — рассчитан на работу в трёхфазной сети 400/230 В;
• Частота: 50 Гц — совместим с сетями стран СНГ и Европы;
• Тип напряжения: AC — работает только с переменным током;
• Степень защиты IP20 — защита от доступа пальцев и твёрдых предметов >12,5 мм; пылевлагозащита отсутствует — требует установки внутри закрытого щита;
• Класс токоограничения: 3 — быстрое гашение дуги, снижающее тепловую нагрузку на оборудование;
• Категория перенапряжения: IV — предназначен для установки на входе в здание или в местах с высокими импульсными перенапряжениями;
• Модульная ширина: 3 модуля — занимает 54 мм в DIN-рейке (стандарт 18 мм на модуль);
• Глубина монтажа: 75 мм — требуется свободное пространство за щитом для правильной установки;
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и временной проводящей влажности;
• Возможна дополнительная комплектация — можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

Выключатель ВМ63-3C10-15-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 75 мм свободного пространства за щитом. Соединение проводов осуществляется через винтовые зажимы — рекомендуется использовать многожильные провода с наконечниками. Максимальное сечение провода — 16 мм² (по стандарту КЭАЗ). Установка возможна в любое положение, но предпочтительно вертикальное. Обязательно соблюдать полярность при подключении — фазы L1, L2, L3 должны соответствовать контактам на корпусе. Выключатель совместим со всеми типами щитов, поддерживающими модульные автоматы КЭАЗ и аналогичные устройства по габаритам.

Безопасность и стандарты

Выключатель ВМ63-3C10-15-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для работы в условиях класса загрязнения 2 и категории перенапряжения IV. Класс токоограничения 3 обеспечивает повышенную безопасность при аварийных режимах. Устройство не предназначено для управления нагрузкой вручную — только для защиты. Не используйте для постоянного включения/выключения — это сокращает срок службы механизма.

Преимущества

• Высокая отключающая способность (15 кА) — надёжно справляется с крупными КЗ даже в промышленных сетях;
• Характеристика C — идеально балансирует между чувствительностью и отказом от ложных срабатываний при пуске двигателей;
• Класс 3 токоограничения — снижает риск повреждения кабеля и оборудования при аварии;
• Российское производство (КЭАЗ) — гарантия совместимости с отечественными щитами и запчастями;
• Поддержка дополнительной комплектации — возможность добавления сигнализирующих контактов, AUX, SHUNT и др.

Ограничения применения

• Не применяйте вне закрытых щитов — IP20 не защищает от воды, пыли и внешних воздействий;
• Не используется для защиты цепей с постоянным током — только переменный ток 50 Гц;
• Не подходит для нагрузок с очень высоким пусковым током (например, большие асинхронные двигатели без мягкого пуска) — лучше выбрать характеристику D;
• Не предназначен для частого ручного включения/отключения — механизм имеет ограниченную механическую износостойкость;
• Не устанавливается в помещениях с высокой влажностью, сыростью или химически активной средой — отсутствует герметизация.

Примеры использования

• Защита трёхфазного станка с мощностью до 4–5 кВт;
• Щитовая защита группы осветительных и розеточных контуров в цеху;
• Вводной автомат в распределительном щите многоэтажного дома (при условии согласования с проектом);
• Защита системы кондиционирования с трёхфазным компрессором;
• Питание насосной группы в системе водоснабжения.

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке — 10 А соответствует ~4,4 кВт при 400 В;
• Используйте наконечники на многожильных проводах — это исключит ослабление контакта;
• При необходимости подключения дополнительных функций (сигнализация, удалённое отключение) выбирайте модели с готовыми клеммами для AUX-блоков;
• Обязательно проверяйте посадочную глубину 75 мм — недостаток места за щитом затруднит монтаж и обслуживание;
• Для сложных систем рекомендуется применять координацию с другими автоматами — чтобы сработал только нужный уровень защиты.
