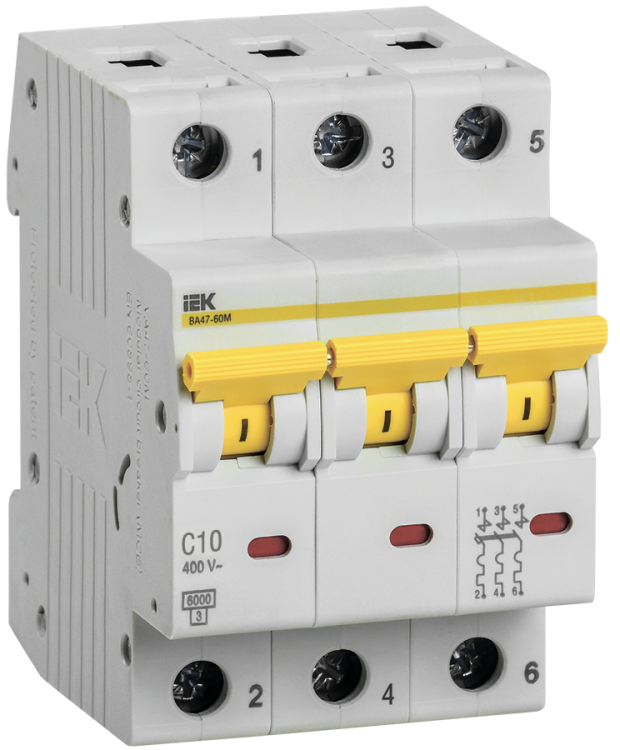

Выключатель автоматический модульный 3п C 10А 6кА ВА47-60M KARAT IEK MVA31-3-010-C MVA41-3-010-C

Автоматический выключатель модульный трехполюсный 10А 6кА характеристика С ВА47-60 от IEK — надёжное устройство для защиты трёхфазных цепей от перегрузок и коротких замыканий. Подходит для установки в квартирных, этажных и распределительных щитах жилых и административных зданий. Артикулы mva31-3-010-c и mva41-3-010-c соответствуют серии KARAT.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 10А 6кА характеристика С ВА47-60 защищает трёхфазные электрические цепи от перегрузок и коротких замыканий. Устройство обеспечивает как автоматическое отключение при аварийных ситуациях, так и возможность ручного включения/выключения. Применяется в групповых щитках квартир и этажей, а также в учётно-распределительных шкафах жилых домов, офисов и общественных зданий.

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В — рассчитан на работу в сетях переменного тока с напряжением до 400 В между фазами.
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика расцепителя: C — срабатывает при токе 5–10 кратном от номинала; оптимален для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы, насосы).
• Тип расцепителя: комбинированный — тепловой (для перегрузок) и электромагнитный (для КЗ).
• Количество полюсов: 3 — одновременно отключает все три фазы.
• Род тока: переменный (AC), частота 50 Гц — совместим с сетями России и стран СНГ.
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не герметичен.
• Максимальное сечение кабеля: 25 мм² — позволяет подключать медные провода до этого сечения.
• Ширина: 3 модуля — занимает 54 мм по стандартной DIN-рейке (1 модуль = 17,5 мм).
• Глубина монтажа: 71 мм — требует достаточного места внутри щита.
• Диапазон рабочих температур: от -40 до +50 °C — работает в условиях сурового климата.
• Климатическое исполнение: УХЛ4 — предназначен для эксплуатации в помещениях с умеренным и холодным климатом, без воздействия агрессивных сред.
• Способ монтажа: на DIN-рейку — стандартная установка в электрощитах.
• Исполнение: стационарное — не предназначено для перемещения или портативного использования.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 10А 6кА характеристика С ВА47-60 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется минимум 71 мм свободной глубины в щите. Подключение проводов — винтовые зажимы, допускаются медные жилы сечением до 25 мм². Нельзя использовать алюминиевые провода без переходных наконечников. Совместим со всеми щитами, поддерживающими модульную систему IEK KARAT и аналогичными сериями других производителей.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 3421-035-18461115-2010. Соответствие нормам гарантирует соответствие европейским и российским стандартам безопасности для модульных автоматических выключателей. IP20 обеспечивает базовую защиту от случайного контакта, но не защищает от влаги — применение вне закрытых щитов запрещено.

Преимущества

• Надёжное двухступенчатое срабатывание: тепловой элемент реагирует на длительные перегрузки, электромагнитный — на внезапные КЗ.
• Совместимость с популярной серией KARAT — легко заменяется и комплектуется другими устройствами из этой линейки.
• Устойчивость к экстремальным температурам — работает даже в неотапливаемых помещениях зимой.
• Простота монтажа и обслуживания — стандартный форм-фактор, доступные инструменты для подключения.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) — только для AC 50 Гц.
• Не предназначен для установки на открытом воздухе или во влажных помещениях — степень защиты IP20 исключает контакт с водой и пылью.
• Не рекомендован для мощных двигателей с высоким пусковым током (более 10×Iн) — лучше выбрать характеристику D.
• Не используется в качестве главного рубильника — только для защиты ответвленных линий.

Примеры использования

• Защита трёхфазного кондиционера в квартире.
• Отключение группы розеток в офисе с компьютерами и оргтехникой.
• Щитовая защита лифтового оборудования в многоквартирном доме.
• Распределение питания на насосы, вентиляцию или световые контуры в административном здании.

Практические советы

• При проектировании щита учитывайте ширину 3 модуля (54 мм) и глубину 71 мм — недостаток места может помешать установке.
• Для подключения используйте только медные провода. Если есть необходимость подключить алюминиевый кабель — обязательно примените медно-алюминиевые наконечники.
• Проверьте соответствие нагрузки: суммарный ток всех подключённых приборов не должен превышать 10 А на каждую фазу.
• При замене старого автомата — проверьте, что новый имеет ту же характеристику (C) и отключающую способность (6 кА).
• Не забудьте оставить место рядом для маркировки — удобнее всего использовать этикетки с указанием цепи (например, “Кухня”, “Кондиционер”).
