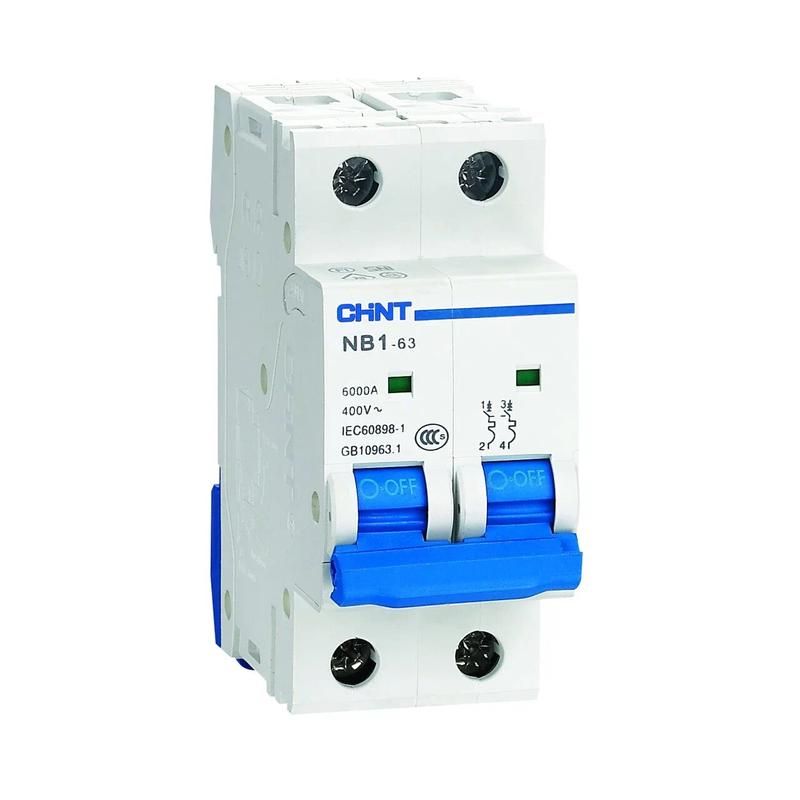

Выключатель автоматический двухполюсный NB1-63 2P 32A 6кА х-ка C (DB) (R) | 179663 CHINT

Автоматический выключатель NB1-63 (R) - двухполюсный модульный аппарат на 32 А с характеристикой C и отключающей способностью 6 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках постоянного и переменного тока.

Назначение и область применения

Выключатель NB1-63 (R) используется для защиты однофазных цепей с напряжением до 400 В в системах питания жилых домов, офисов, мастерских и производственных участков. Подходит для коммуникаций, где требуется надежная защита оборудования от скачков тока - например, для групповой защиты розеточных контуров, нагревательных приборов, насосов или малых станков. Применяется там, где возможны умеренные импульсы тока при запуске двигателей или мощной нагрузки - благодаря характеристике C, которая позволяет временно игнорировать кратковременные пики до 5–10 номинальных значений.

Технические характеристики

• Номинальный ток: 32 А - максимальный длительно допустимый ток без срабатывания;
• Номинальное напряжение: 400 В - работает в сети 220/400 В переменного тока;
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключает риск работы при одном замкнутом полюсе;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с легкими пусковыми токами (электродвигатели, светильники, зарядные устройства);
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Напряжение изоляции: 500 В - обеспечивает безопасную работу при повышенных потенциалах;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным высоковольтным выбросам;
• Тип тока: AC - только для переменного тока; нельзя использовать в DC-сетях;
• Рабочая температура: от -25C до +40C - подходит для холодных помещений и теплых щитовых;
• Частота: 50–60 Гц - совместим со всеми стандартными сетями РФ и стран СНГ;
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли;
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Категория применения: A - для защиты проводов и кабелей, не рассчитана на управление двигателями напрямую;
• Класс токоограничения: 3 - снижает энергию КЗ, повышая срок службы подключённого оборудования;
• Степень загрязнения: 2 - можно устанавливать в помещениях с нормальной степенью запыления (не в сырых или сильно загрязнённых условиях).

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабельные концы сечением до 25 мм2 (медные), либо шины типов PIN и FORK. Оба полюса имеют одинаковые входные и выходные клеммы - важно соблюдать полярность при подключении нулевой жилы. Устройство совместимо с другими элементами серии NB1-63: возможно последующее добавление вспомогательных контактов XF9, сигналов аварии XF9J или внешних расцепителей S9/V9. Наличие окна индикации позволяет легко определить состояние контакта - “I” = включен, “O” = отключен.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Произведен в соответствии с классом безопасности III и имеет сертификаты на применение в электроустановках России и ЕАЭС. Отличается механической долговечностью: более 20 000 операций включения/выключения и 10 000 электрических циклов. Конструкция предотвращает случайное прикосновение к токоведущим частям при установленном корпусе.

Преимущества

• Фирменная технология CHINT гарантирует точность срабатывания и стабильность параметров при колебаниях температур;
• Двухполюсное исполнение обеспечивает полное отключение цепи - важнее для защиты человека и оборудования, чем однополюсные аналоги;
• Характеристика C хорошо сочетается с современной бытовой техникой, особенно с оборудованием, имеющим пусковые токи (например, холодильники, стиральные машины, светодиодные преобразователи);
• Легкий доступ к дополнительному оборудованию - возможность доработки функционала после установки;
• Яркая цветовая индикация положения рычага - удобна при обслуживании и диагностике.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для переменного тока 50/60 Гц;
• IP20 не обеспечивает защиту от брызг, влаги и пыли - недопустимо использование во влажных помещениях (бани, подвалы, улица) без дополнительной герметизации;
• Не рекомендован для управления частотными преобразователями, мощными источниками бесперебойного питания или сварочными аппаратами - требуют специализированных выключателей с характеристикой D;
• Может некорректно работать при температурах ниже -25C - необходима предварительная прогревание щита перед первым включением;
• Не следует использовать вместо УЗО - для защиты от утечек тока необходимо параллельно устанавливать устройство защитного отключения.

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и кофе-машиной;
• Щитовая в гараже - питание сварочного аппарата, компрессора и освещения;
• Общий автомат для комнаты с кондиционером и компьютерной техникой;
• Цепь освещения в административном здании с люминесцентными и LED-светильниками;
• Распределительный щит многоквартирного дома - как второй уровень защиты после основного автомата.

Практические советы

• Выбирая автомат NB1-63 (R), проверьте соответствие сечения кабеля: для 32 А минимум 4 мм2 медного провода;
• При установке в щите с несколькими автоматами - располагайте его рядом с другим двухполюсным аппаратом, чтобы сохранить симметрию и удобство обслуживания;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть и вызвать перегрев;
• Если планируете дальнейшее расширение системы - сразу закладывайте место под вспомогательные контакты или расцепители;
• Проверяйте индикатор положения каждый раз при плановом осмотре щита - он показывает реальное состояние контактов, а не просто положение ручки.
