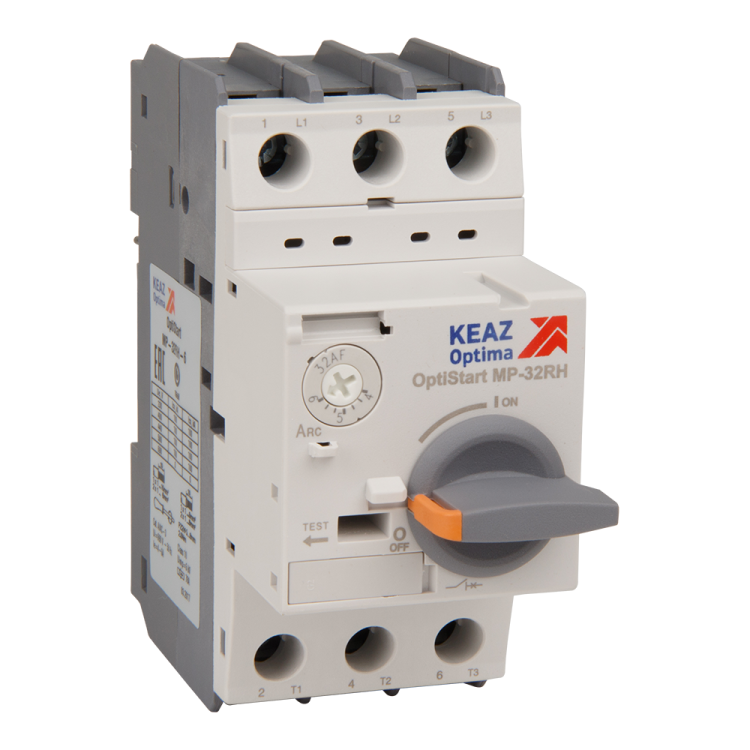

Автоматический выключатель для защиты двигателя OptiStart MP-32RH-2,5 | 251680 КЭАЗ

Автоматический выключатель для защиты двигателя OptiStart MP-32RH-2,5 от КЭАЗ предназначен для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Этот трёхполюсный прибор с термомагнитным расцеплением и регулируемой уставкой идеально подходит для промышленных систем, где важна точность и долговечность. Артикул 251680 соответствует серии OptiStart MP, известной стабильной работой в сложных условиях.

Назначение и область применения

Автоматический выключатель для защиты двигателя OptiStart MP-32RH-2,5 защищает электродвигатели мощностью до 0,75 кВт при напряжении 400 В. Он используется там, где требуется точная настройка тока срабатывания и быстрое отключение при аварии. Подходит для насосов, вентиляторов, компрессоров, конвейеров и другого оборудования с частыми пусками. Применяется в панелях управления, щитах автоматизации и на производстве.

Технические характеристики

• Тип: Автоматический выключатель с термомагнитным расцеплением
• Количество полюсов: 3
• Номинальный ток: 2,5 А
• Уставка магнитного расцепителя: 32,5 А — отключает при коротком замыкании
• Диапазон настройки теплового расцепителя: 1,6–2,5 А — можно точно подстроить под реальный ток нагрузки
• Номинальное напряжение: 690 В (переменный ток)
• Номинальная отключающая способность: 100 кА — способен безопасно прервать даже крупные токи КЗ
• Мощность при 400 В (класс AC-3): 0,75 кВт
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от –20 °C до +60 °C
• Способ монтажа: DIN-рейка 35 мм
• Тип присоединения: винтовые зажимы
• Управление: поворотная ручка
• Наличие термозащиты: да — отключает при длительной перегрузке
• Чувствительность к обрыву фазы: да — отключается при потере одной из фаз

Совместимость и монтаж

Автоматический выключатель для защиты двигателя OptiStart MP-32RH-2,5 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм² — они должны плотно входить в винтовые зажимы. Убедитесь, что все контакты затянуты моментом 0,5–0,7 Н·м. Не допускайте перекоса жил. При установке соблюдайте минимальные зазоры между устройствами — рекомендовано не менее 10 мм. Модуль совместим с другими приборами серии OptiStart MP, легко интегрируется в существующие щиты.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает защиту согласно классу 10 теплового расцепителя — время срабатывания при перегрузке контролируется и предсказуемо. Защита от обрыва фазы снижает риск выхода двигателя из строя. Конструкция исключает случайное включение при обслуживании — ручка имеет четкую позицию “выкл”.

Преимущества

• Точная настройка тока перегрузки (1,6–2,5 А) позволяет адаптировать защиту под конкретный двигатель
• Защита от обрыва фазы — предотвращает перегрев и выход из строя двигателя
• Высокая отключающая способность (100 кА) обеспечивает безопасность даже при серьёзных авариях
• Термомагнитная система работает без внешнего питания — надёжна при любых сбоях сети
• Известный бренд КЭАЗ гарантирует качество сборки и долгий срок службы

Ограничения применения

• Не предназначена для работы во влажных средах — степень защиты IP20 не защищает от воды и пыли
• Не подходит для двигателей выше 0,75 кВт при 400 В — возможны ложные срабатывания или недостаточная защита
• Не имеет функции дистанционного управления — управление только механическое через ручку
• Не рекомендуется использовать в местах с постоянными вибрациями свыше 1g — может нарушиться контакт
• Требуется ручная настройка — нельзя применять в системах с автоматической калибровкой

Примеры использования

• Насосная станция — защита маломощного насоса 0,55 кВт с частыми пусками
• Конвейерная лента — отключение при заклинивании и обрыве фазы
• Вентилятор охлаждения — защита от перегрузки при повышенной температуре окружающей среды
• Шлифовальный станок — обеспечение безопасности при запуске с высоким пусковым током

Практические советы

• Настройте уставку теплового расцепителя на 90–95% от номинального тока двигателя — так защита будет чувствительной, но не ложной
• Проверьте соответствие сечения кабеля и номинала автомата — для 2,5 А достаточно 1,5–2,5 мм² медного провода
• При первом запуске после настройки проверьте работу вручную: переведите ручку в положение “выкл”, затем “вкл” — убедитесь, что механизм движется свободно
• Не устанавливайте рядом с источниками тепла — температура вокруг должна оставаться в пределах –20…+60 °C
• При использовании в сериях OptiStart MP — можно комбинировать с кнопками, контакторами и реле той же серии для унифицированного решения
